新世代 低オン抵抗、低ゲート容量MOSFET セレクションガイド

GKI / DKI / SKI / EKI / FKI シリーズ

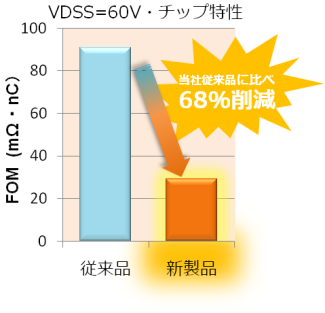

低オン抵抗と低ゲート容量を両立しスイッチング性能指数FOMを大幅に改善

MOS低損失化・回路効率向上
高周波対応、コイルの小型化可能

30V,40V,60V,75V,100Vの耐圧をラインアップ

各種入出力電圧の回路に対応可能

DFN5×6, TO252, TO263, TO220, TO220F Packageをラインアップ

省スペース・薄型から大電流用途まで対応

シリーズ全製品(72品種)が4.5V駆動対応に対応した低ゲート容量製品

DC/DCコンバータ、AC/DC電源2次側整流等 多様なアプリケーションに対応

※FOM(Figure of Merit)=Rds(on)×Qgd

製品ラインアップ

シリーズGKIシリーズ DKIシリーズ SKIシリーズ EKIシリーズ FKIシリーズ
パッケージ
DFN 5×6

TO-252

TO-263

TO-220

TO-220F
VDSS(V)RDSON(mΩ)
30~ 5GKI03026 (2.2) DKI03038 (3.4) SKI03021 (2.1)
GKI03039 (3.2) SKI03036 (3.2)
5 ~ 10GKI03061 (5.2) DKI03062 (5.2) SKI03063 (5.5)
GKI03080 (6.9) DKI03082 (7.1) SKI03087 (7.6)
40~ 5GKI04031 (2.9) DKI04035 (3.3) SKI04024 (2.6) EKI04027 (2.6)
GKI04048 (4.2) DKI04046 (4.3) SKI04033 (3.1) EKI04036 (3.1)
SKI04044 (4.1) EKI04047 (4.1)
5 ~10 GKI04076 (6.9) DKI04077 (6.9)
GKI04101 (9.3) DKI04103 (9.5)
60~ 5GKI06071 (4.8)   SKI06048 (3.9) EKI06051 (3.9) FKI06051 (3.9)
5 ~ 10GKI06109 (7.0) DKI06075 (5.3) SKI06073 (5.1) EKI06075 (5.1) FKI06075 (5.1)
DKI06108 (7.2) SKI06106 (7.0) EKI06108 (7.0) FKI06108 (7.0)
10 ~ 15GKI06185 (11.8) DKI06186 (11.8)     FKI06190 (12.1)
15 ~ 20GKI06259 (16.5) DKI06261 (16.7)     FKI06269 (17.2)
755 ~ 10GKI07113 (7.0)   SKI07074 (5.3) EKI07076 (5.3) FKI07076 (5.3)
SKI07114 (7.2) EKI07117 (7.2) FKI07117 (7.2)
10 ~ 15GKI07174 (10.4)   SKI07171 (10.4) EKI07174 (10.4) FKI07174 (10.4)
15 ~ 20GKI07301 (17.7)
1005 ~ 10   SKI10123 (8.8) EKI10126 (8.8) FKI10126 (8.8)
10 ~ 20 GKI10194 (12.9)   SKI10195 (13.2) EKI10198 (13.2) FKI10198 (13.2)
20 ~ 30GKI10301 (20.2) DKI10299 (20.4) SKI10297 (20.2) EKI10300 (20.2) FKI10300 (20.2)
30 ~ 40GKI10526 (34.4) DKI10526 (34.4)     FKI10531 (34.7)
40 ~ 50  DKI10751 (50.4)
