開発中
SIM1-05A1M
パッケージ名 : DIP40
RoHS : YES
SIM1-05A1Mは、出力素子、プリドライバおよび制限抵抗付きブートストラップダイオードを1パッケージにした、高圧3相モータ用ドライバです。ユニバーサル入力仕様の小～中容量モータのインバータ制御に最適です。
データダウンロード
設計サポート
特長
- Pbフリー（RoHS対応）
- 温度モニタ機能搭載
- ブートストラップダイオード内蔵
（制限抵抗60 Ω） - CMOS（3.3 V、5 V系）入力レベル対応
- 保護回路動作時エラー信号出力（FO端子）
- 保護機能
- 過電流保護機能
ハイサイド（OCP1）：自動復帰
ローサイド（OCP2）：自動復帰
電源電圧低下保護機能
ハイサイド（UVLO_VB）：自動復帰
ローサイド（UVLO_VCC）：自動復帰
サーマルシャットダウン（TSD）：自動復帰
アプリケーション
- 冷蔵庫のコンプレッサ駆動
- 洗濯乾燥機のファン・ポンプ駆動
- エアコンのファンモータ駆動
- 空気清浄機のファンモータ駆動
主要特性
| タイプ | パワーIC |
|---|---|
| 出力耐圧 | 600 V |
| 出力電流 | 5.0 A |
|
RDS(ON) max./ VCE(SAT) typ. |
1.75 V |
| 出力素子 | IGBT |
| 入力スレッシュ | 3.3/5.0 V |
| UVLO | 有 |
| 過電流(OCP or OCL) | OCP |
| 温度検知 | サーマルシャットダウン |
| エラー出力 | 有 |
| 3シャント対応 | 有 |
| ブートストラップダイオード | 内蔵 |
| 同時オン防止機能 | 無 |
| Reg出力 | 無 |
| 質量 (Typ.) | 5.2 g |
| 車載対応 | NO |

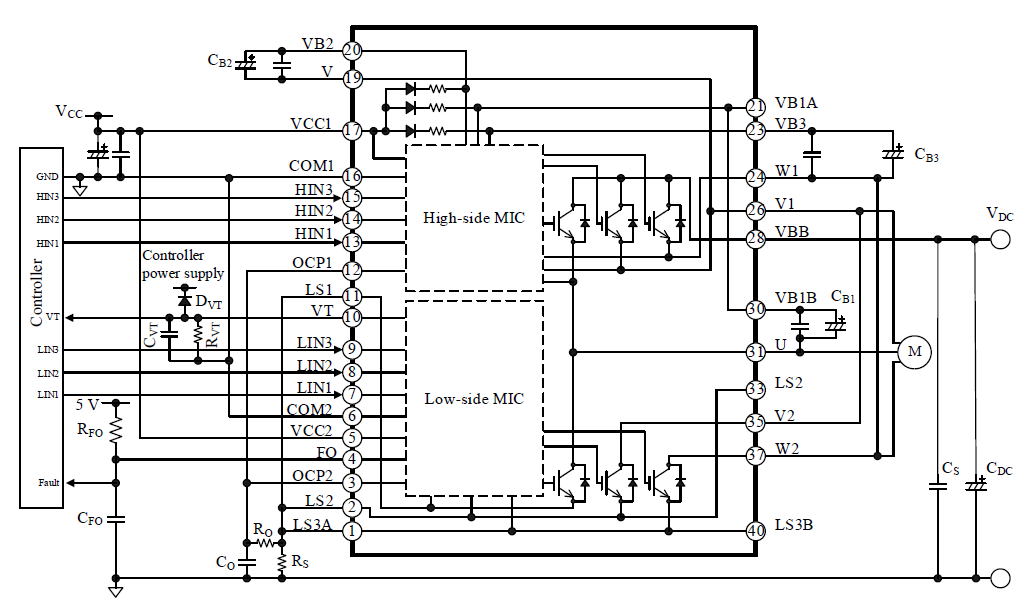

応用回路例

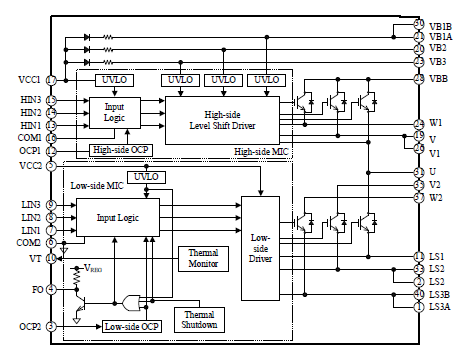

ブロックダイアグラム

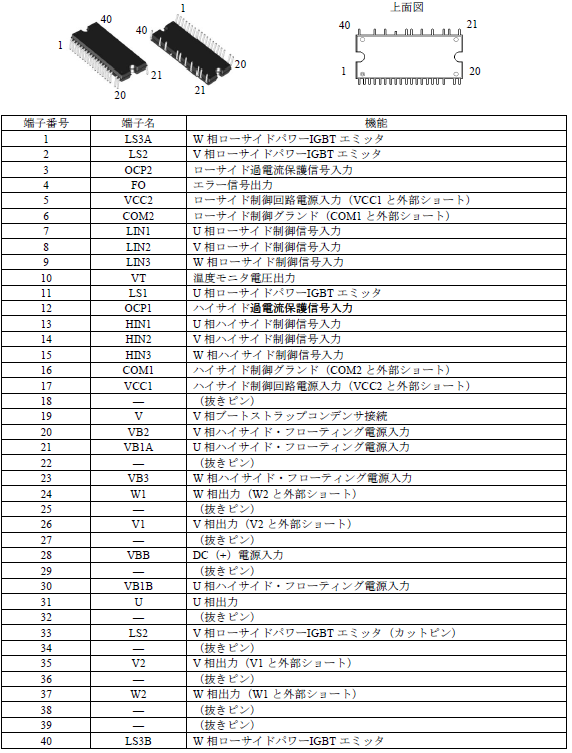

各端子機能
外形図
