新產品
SSC4S913
封装名：SSOP24
SSC4S913内置临界模式PFC控制和LLC型电流共振控制，体型小，提供高效、低噪声电源。LLC部分内置高侧和低侧驱动电路。PFC部和LLC部的启动动作和待机动作等高度协作，各自的电路不需要单独的设定。SSC4S913是一款小型SSOP24封装，集成了电流共振偏离检测功能等丰富的保护功能，可方便地设计安全性高质量的电源。同时，充实着DC输入对应启动电路和轻负荷时效率改善等的功能。
特性
- 无铅（符合RoHS）
- 集成PFC控制ICとLLC电流共振控制IC
- LLC部软启动机能
- X-Cap放电功能
（放电抵抗不要、DC输入时无效） - 临界模式PFC控制
- PFC部最高振荡频率限制功能
- LLC部电流共振偏离检测功能
- 待机功能（PFC部和LLC部联动）
- 保护功能
- -输入电压保护功能（低电压、过电压）
-PFC部FB_PFC端子低电压保护
-PFC部输出过电压保护（FB_PFC端子、OVP端子）
-PFC部过电流保护
-LLC部高侧和低侧驱动低输入电压保护
-LLC部过电流保护
-LLC部过负荷保护
-VCC端子过电压保护
-过热保护(TSD)
应用
-
如下记大电力电源
- AV机器（显示器、LCD电视等）
- OA机器 (伺服、多功能打印机等)
- 产业机器
- 通信设备
主要规格
| 控制方式 | PFC＋电流谐振型 |
|---|---|
| 类型 | 控制器 |
| 输出电力 | W |
| RDS(ON) (max.) | Ω |
| VDSS (min.) | V |
| VCC (max.) | 35 V |
| 振荡频率(typ.) | 45～300 kHz |
| OCP | 有 |
| OLP | 自动恢复 |
| OVP | 自动恢复/锁定 |
| Brown in/out | 有 |
| TSD | 锁定 |
| 无负载功耗 | |
| 质量 (Typ.) | 0.15 g |

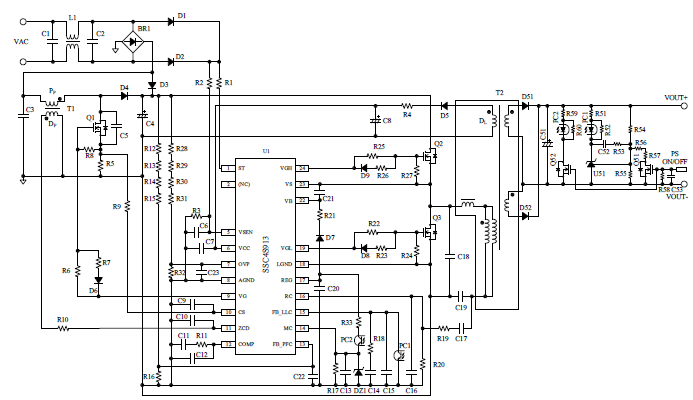

典型电路示例

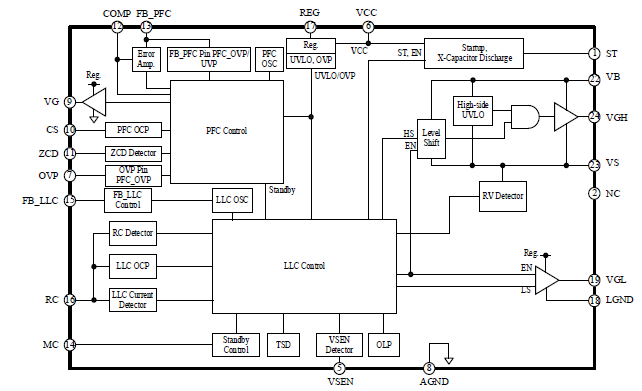

内部框图

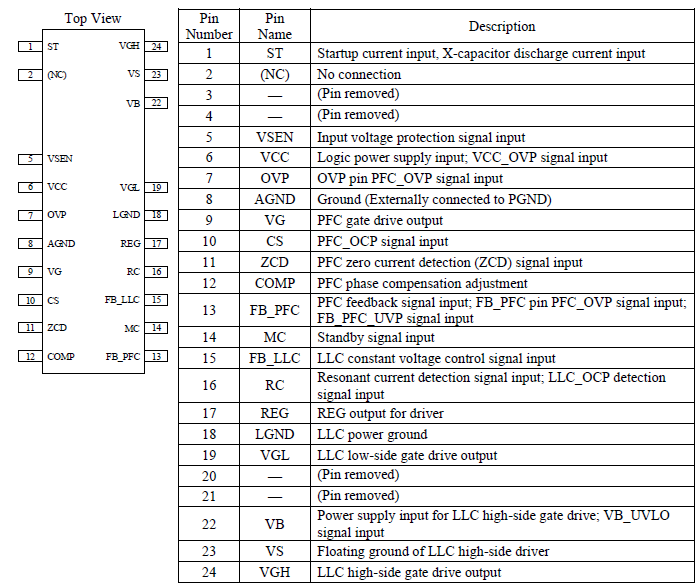

端子连接图
外形图
