新产品信息

实现全负载范围均具有高效率的紧凑型电源【STR3W400MXD​​系列】

2024/02/09

产品系列:集成电路 > 电源管理集成电路 > AC/DC转换器集成电路

STR3W400MXD​​系列是一款配备Green模式控制的AC/DC转换器IC,可以根据负载状态进行最佳振荡频率控制。 根据负载降低振荡频率,以减少功率 MOSFET 的开关损耗,从而实现全负载范围都具有高效率的电源。
满足ErP指令等要求低到中负载时效率规定的应用。
采用TO220F-6L封装,易于实现紧凑且经济高效的电源。

    特征
    提高整个负载范围内的效率
  • Green模式控制:通过降低轻负载期间的振荡频率来减少损耗
  • Step Drive控制:次级整流二极管的VRM可以设置得比以前低 → 降低VF
  • 空载输入功率:<30 mW
  • 保护功能
  • OCP:逐个脉冲
  • OLP:自动恢复
  • OVP/TSD:自动恢复
  • AC输入过压保护功能(HVP):自动恢复
  • Brown in/out保护功能:自动恢复

STR3W400MXD​​系列 宣传材料

产品阵容

品名・规格书fOSCMOSFETPOUT(Open Frame)
VDSSRDS(ON) (Max.)AC230 VUniversal
STR3W422MXD* 65 kHz700 V2.8 Ω60 W40 W
STR3W424MXD 1.4 Ω110 W70 W
STR3W426MXD* 1.0 Ω130 W80 W

* 开发中(2024年2月现在)



产业机器用小型高压三相马达用驱动器【SAM265M50BS3,SAM212M05BF1,SAM212M10BF1】

2023/12/22

产品系列: 集成电路 > 电机驱动器 > 高压3相无刷DC电机驱动器

面向产业机器的高压三相无刷马达驱动器SAM265M50BS3(650V/50A)、SAM212M05BF1(1200V/5A)SAM212M10BF1(1200V/10A)3种产品开始批量生产。
现有的SAM2系列加上面向产业机器的1200V耐压品,更广泛地高耐压用途也能使用。

应用

适用于工业设备等大型设备的三相电机驱动
  • 商用空调用压缩机
  • 通用变频器
  • 伺服电机 等

SAM2系列产品是将输出开关元件、预驱动器、带限流电阻的自举二极管以及温度检测用热敏电阻集成在一个封装的三相无刷电机用驱动器。由于驱动IC的小型化以及采用功率芯片的高密度安装技术,保持内置器件同以往产品不变的前提下,产品封装尺寸减少了20%以上。
并且,实现了高温度检测精度和低噪声。该产品不仅仅可实现基板面积的小型化、高可靠性,还可以使高压电路的设计简易化。
▶SAM2系列 特别页面
▶SAM2系列 宣传材料

SAM2系列 产品阵容

面向车载的产品在产业机器用途中也可以使用

品名・规格书VCESICVCE(SAT)(Typ.)推荐用途
SAM265M30AA1 650 V30 A1.70 V车载
SAM265M50AS3*650 V50 A1.80 V车载
SAM265M50BS3 650 V50 A1.70 V产业机器
SAM212M05BF1 1200 V5 A1.25 V产业机器
SAM212M10BF1 1200 V10 A1.60 V产业机器
SAM212M15BF1*1200 V15 A1.70 V产业机器

* 开发中(2023年12月现在)


电源小型化作贡献 电流谐振电源用LLC控制IC【SSC3S937】

2023/11/27

产品系列: 集成电路 > 电源管理集成电路 > AC/DC转换器集成电路

SSC3S937是内置了驱动高侧功率MOSFET的浮动驱动电路的LLC型电流共振型模拟控制的电源用控制IC。

具备了全方位的保护功能,如待机功能、自动死区时间调整、谐振共振失调检测等。由此可轻松构成少组件,高成本效益 、小型,高效、低噪声的电源系统。

最适用于500 W以下的各种电子设备用开关电源。

    特长
  • 轻负荷时的效率提高:通过X电容器放电功能(AC输入模式),无需放电用的电阻
  • 搭载待机功能:无需辅助电源
  • 内置死区时间检测电容器:无需高压电容器
  • 峰值负荷对应:通过过电流保护动作范围扩大,稳定动作范围扩大

  • SSC3S937 产品详情
    SSC3S937 宣传材料


应用于白色家电领域全负载范围内的高效PWM开关电源的功率IC【STR6A124MV】

2023/11/17

产品系列: 集成电路 > 电源管理集成电路 > AC/DC转换器集成电路

STR6A100xV/xVD系列是隔离式PWM开关电源IC,具有步进驱动功能、节能模式功能和待机工作点调节功能,可在从轻负载到重负载的宽范围内实现高效电源。

将超结MOSFET和电流模式PWM控制IC集成在一个封装中的新型STR6A124MV,现已批量生产。
维持原小型 DIP8 封装,支持该系列中 33W*最大的输出功率。
高性能冰箱和室内空调最为理想选择。
* 通用输入设计,在开放式框架中测量条件时

STR6A100xV/xVD 宣传材料

节能模式介绍视频

产品阵容

品名・规格书foscMOSFETPOUT(适配器)POUT(Open Frame)OVP、TSD
VDSSRDS(ON)AC230VUniversalAC230VUniversal
STR6A124MV
65 kHz700 V1.4 Ω (max.)29 W23 W46 W33 W锁定


3相无刷马达驱动用阵列【SMA5146】

2023/10/17

产品系列: 分立器件 > 分立器件模块 > 阵列

SMA5146是一款适用于3相无刷直流电机的MOSFET阵列。
2.5 A SMA5146已添加至产品阵容内,包括额定电流为 1.5 A 的SMA5145(现有产品),可运用于更广泛的应用。

3相逆变电路由内置的6个N沟道低导通电阻功率MOSFET构成。
封装采用的是小型化SIP12封装。

由此,与单个MOSFET构成相比,可削减基板安装面积。
同时也有助于削减安装工时及提高可靠性。

适用于要求小型化及低成本的家电产品等风机马达驱动。

特长

  • 内置3个半桥电路
  • 内置6个N沟道功率MOSFET(500 V)
  • 低导通电阻
  • SIP12封装
    基板安装面积:31 mm×4 mm (Typ.) 高12.6 mm (Typ.)
  • 端子部分无铅(符合RoHS)

应用

3相无刷直流马达驱动
  • 空调
  • 空气净化器等

产品阵容

品名・规格书V(BR)DSSIDRDS(ON)(Max.)trr(Typ.)PD*
SMA5145 500 V1.5 A4.0 Ω75 ns28 W
SMA5146 500 V2.5 A2.4 Ω75 ns28 W

* TC = 25 ℃、全部元件动作时


具有温度监控功能的低噪声,高压三相电机驱动器【SIM6895M】

2023/09/28

产品系列:集成电路 > 电机驱动器 > 高压3相无刷DC电机驱动器

面向白色家电的高压三相电机驱动器SIM6895M开始批量生产。

SIM689xM系列是一款高压三相电机驱动器IC,在一个封装中包含输出元件、预驱动电路和自举电路(二极管和电阻器)。可对需要通用输入规格的低容量至中容量电机的逆变器系统进行最佳控制。

SIM6895M采用IGBT作为输出元件,额定电流为5A。 该产品通过调整低损耗型SIM6892M的开关特性,实现了更低的噪声。比以前噪音水平更低的产品已添加到产品阵容中,为您在设计时提供了更广泛的选择。

应用

适合低载频使用条件
・冰箱压缩机驱动
即使是高载频也最适合抗噪声
・洗衣机干燥风机・水泵驱动
・空调风机马达驱动
・空气净化器的风机马达驱动

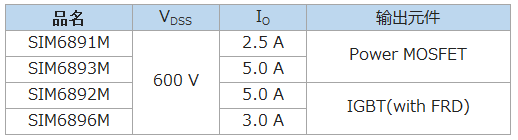

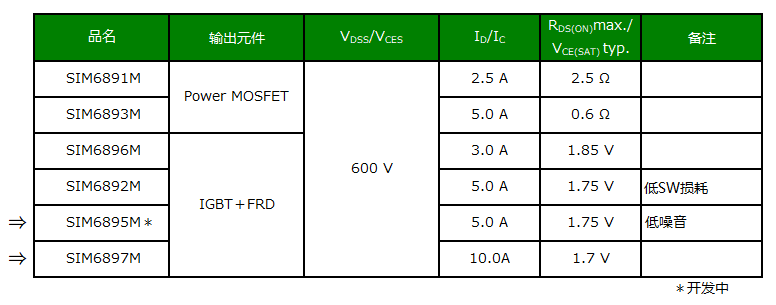

SIM689xM系列 产品阵容

输出耐压 输出元件输出电流 品名・规格书备注
600 V功率MOSFET2.5 ASIM6891MD* 低开关损耗
2.5 ASIM6891MDN* 低噪音
5 ASIM6893M
IGBT + FRD3 ASIM6896M
5 ASIM6892M 低开关损耗
5 ASIM6895M 低噪音
10 ASIM6897M

* 开发中(2023年9月现在)


表面贴装型的纯绿色LED【SEP1D1419DTA】

2023/05/25

产品系列: LED > 可见光LED > 表面贴装型LED(扁平封装)

SEP1D1419DTA 为表面贴装型的纯绿色LED。
为了防止静电,搭载了保护用二极管。

应用
  • ・车载装饰
  • ・开关
  • ・指示灯

产品详情
SEP1D1419DTA

对应10极DC马达 正弦波驱动 高压3相无刷DC马达驱动【SX68128MB】

2023/03/09

产品系列: 集成电路 > 电机驱动器 > 高压3相无刷DC电机驱动器

SX68128MB是一款可对应10极DC马达,正弦波驱动的高压3相马达用驱动器。
10极DC马达的转速信号是15个脉冲,传统8极马达的转速信号是12个脉冲,因此通常需要重新设计系统。
SX68128MB可以将10极DC马达的转速信号转换成12个脉冲,这样,传统的8极DC马达系统无需做任何变更,即可驱动10极DC马达。

薄型的SOP36封装内,包含了控制用IC、门极驱动用IC、3相输出功率元件以及自举二极管,这样可大幅减少马达驱动电路的元器件数量。 不仅提高了驱动电路的可靠性,而且更容易构成小容量的驱动电路。
此外,本产品可对应霍尔元件和霍尔IC信号输入。

适用于空调风机马达驱动,空气净化器・电风扇的风机马达驱动等,全范围输入规格的低-中容量马达的变频控制。


产品阵容

品名・规格书VDSSIDRDS(ON)转速脉冲信号
SX68128MB 600 V1.5 A3.6 Ω (max.)2.4 ppr


与传统产品相比,体积削减40%以上 高压三相电机驱动【SIM2-151A】

2023/02/21

产品系列: 集成电路 > 电机驱动器 > 高压3相无刷DC电机驱动器

SIM2-151A是一款将输出功率元件,前置驱动以及带限流电阻的自举二极管集成在一个封装内的三相电机驱动。
小型DIP40封装,适用于冰箱和空调压缩机驱动。

除降低了功率元件的损耗外,我们还通过采用 DBC(Direct Bonding Copper)构造,实现了高效散热,从而使产品体积比传统封装减少 40% 以上。
对于15A高压电机驱动产品来说,该产品的体积是业界最小级别*。体积减小的同时,散热能力维持传统封装的同等水平。

详细信息请参阅下面的专集页。
与传统产品相比,体积削减40%以上 高压三相电机驱动【SIM2-151A】

产品阵容

品名・规格书VCESIC输出元件VCE(SAT)(Typ.)热阻
SIM2-151A 600 V15 AFS-IGBT+FRD1.6 V3.6 ℃/W

SIM2-151A 宣传资料

*截至2023年1月20日 本公司调查


3相无刷马达驱动用阵列【SMA5145】

2023/01/13

产品系列: 分立器件 > 分立器件模块 > 阵列

SMA5145是一款适用于3相无刷直流电机的MOSFET阵列。
3相逆变电路由内置的6个N沟道低导通电阻功率MOSFET构成。
封装采用的是小型化SIP12封装。

由此,与单个MOSFET构成相比,可削减基板安装面积。
同时也有助于削减安装工时及提高可靠性。

适用于要求小型化及低成本的家电产品等风机马达驱动。

特长

  • 内置3个半桥电路
  • 内置6个N沟道功率MOSFET(500V)
  • 低导通电阻
  • SIP12封装
    基板安装面积:31 mm×4 mm (typ.) 高12.6 mm (typ.)
  • 端子部分无铅(符合RoHS)

应用

3相无刷直流马达驱动
  • 空调
  • 空气净化器等

SMA5145 促进资料

产品阵容

品名・规格书V(BR)DSSIDRDS(ON)(max.)trr(typ.)PD*
SMA5145 500 V1.5 A4.0 Ω75 ns28 W

* TC = 25 ℃、全部元件动作时


对应高次谐波规范 一个变换器方式 高功率因数LED驱动【LC5581AS, LC5581LS】

2022/12/19

产品系列: 集成电路 > 电源管理集成电路 > LED驱动器

LC5581AS、LC5581LS开始量产了,它们是采用准共振方式的LED照明用控制IC。
采用无输入电解电容的一个变换器方式,即使在轻负载运行时,也能够对应高次谐波规范(IEC61000-3-2 Class C)。
通过控制平均电流实现高功率因数,并通过准共振工作实现高效率和低噪声。并且可以在PWM模式下运行。
内置800V高耐压启动电路,能够采用800V等级的功率MOS,即使在输入电压不稳定的地区,也能够构成不易损坏的安全电源。
并且,内置通过外部印加电压实施模拟调光功能和待机功能。根据应用,支持反激式绝缘和非绝缘电路,非绝缘升降压电路。
根据过电压保护时的动作分为两种型号,自动恢复型LC5581AS和锁定型LC5581LS。

应用

・LED照明机器
・LED球泡灯 等

LC5581AS, LC5581LS促进资料

产品阵容

品名・规格书工作模式起动电路 VST过电流保护过负载保护过电压保护
LC5581AS PWM (60kHz) /
准共振方式
800 V逐个脉冲检测方式自动恢复自动恢复
LC5581LS 锁定

沟槽型大电流・小型 肖特基二极管【FMES系列】

2022/10/21

产品系列: 分立器件 > 二极管 > 肖特基二极管
大电流肖特基二极管,FMES系列已经开始量产。
由于采用沟槽结构,芯片尺寸较传统产品缩减了50%,因此40A的产品可塑封于TO220F的封装内。
另外,大幅降低了高温时的漏电流H・IR。热暴走温度临界点也比他社同等产品高,热设计的余量更大。

※关于FMES-24010产品可向本公司咨询


产品应用

最适用于大电流电源的整流回路
・白色家电(空调、冰箱等)
・AV机器(电视等)
・工业设备
・适配器 等

▶FMES 系列推荐资料

FMES系列 产品阵容

品名 VRM IF (AV) VF (Max.)
(IF=IF(AV))
IR (Max.)
(VR=VRM)
H・IR (Max.)
(VR=VRM、TJ=150℃)
SPICE模型
FMES-21010 100 V 10 A 0.85 V 35 μA 18 mA
FMES-22010 100 V 20 A 0.85 V 70 μA 35 mA
FMES-23010 100 V 30 A 0.85 V 100 μA 50 mA
FMES-24010 100 V 40 A 0.85 V 150 μA 75 mA

内置无桥PFC控制和LLC型电流谐振控制的全数字控制电源IC【MD6751】

2022/10/14

产品系列: MCU > 数字电源管理IC

MD6751是一款内置无桥PFC控制和LLC型电流谐振控制的全数字控制电源IC。
PFC部分采用连续模式,根据输入电压和负载控制在最佳频率。
LLC部分,内置了外部上桥功率MOSFET的浮地驱动电路,同时搭载了电流共振偏离检测等全面的保护功能。而且搭载有自动待机功能。
通过数字控制,可根据应用进行最佳设置。与以往的模拟控制电路相比,容易构成部品少,高性价比、高效率、低噪声的电源系统。


应用
用于各种电子设备的大功率开关电源等

  • ・AV设备
  • ・OA设备(服务器、多功能打印机等)
  • ・产业设备
  • ・通信设备

▶MD6751的产品详情
▶MD6751的促进资料

PWM离线式开关电源用功率IC
【STR6A100xV/xVD系列】

2022/09/22

产品系列: 集成电路 > 电源管理集成电路 > >AC/DC转换器集成电路

STR6A100xV/xVD系列是功率MOSFET和电流模式PWM控制IC封装在一起的开关电源用功率IC。 为了提高全负载范围的效率,对应不同负载自动的切换绿色模式和间歇振荡模式。增强的保护功能,构成部品少,可以很容易构成高性价比的电源系统。
无负载时输入功率PIN < 15mW、软启动功能、待机动作点变更可能。
此次,STR6A161HV已开始量产,下列是相关链接。

STR6A series lineup

应用

  • 白色家电
  • OA机器
  • AV机器
  • 产业机器
  • 其它SMPS

相关链接
STR6A系列
STR6A161HV


全负载范围高效率 搭载节能模式的AC/DC转换器IC【STR6S161HXD】

2022/07/05

产品系列:集成电路 > 电源管理集成电路 > AC/DC转换器集成电路

STR6S161HXD是一款用于 PWM 型开关电源的 AC/DC 转换器 IC,电流模式型 PWM 控制 IC 和功率 MOSFET汇集在一个封装内,该产品已经开始量产。
除了在待机期间降低功耗的突发振荡动作外,还搭载了可提高低~中负载范围内效率的节能模式,实现了全负载范围内的高效率。
另外,搭载了过电压保护(HVP)和brown in/brown out两种类型的AC输入电压保护功能,即使在电源情况不稳定的地区也可以设计安全的电源。内置有保证雪崩能量承受量的700V耐压功率MOSFET。
此外,由于采用了宽端子的新封装,继而将散热性提高了7%。

应用

・白色家电
・小型家电(吸尘器、家用电器等)
・小型适配器
・蓄电池充电器
・工业设备辅助电源 等

▶STR6S161HXD产品详情
▶STR6S161HXD宣传资料

车载小型高压三相马达用驱动器件【SAM265M30AA1/50AA1】

2022/06/02

产品系列: 车载用IC > 车载用 电机驱动器 > 车载用 高压3相无刷DC电机驱动器

车载小型高压三相马达驱动用产品,SAM265M30AA1和SAM265M50AA1已开始量产。
SAM2系列产品是将输出开关元件、预驱动器、带限流电阻的自举二极管以及温度检测用热敏电阻集成在一个封装的三相无刷电机用驱动器。
由于驱动IC的小型化以及采用功率芯片的高密度安装技术,保持内置器件同以往产品不变的前提下,产品封装尺寸减少了20%以上。并且,实现了业界最高等级(2022年5月1日现在,本公司调查)的温度检测精度和低噪声。该产品不仅仅可实现基板面积的小型化、高可靠性,还可以使高压电路的设计简易化。

应用

混合动力汽车(HEV)和电动汽车(EV)等高压辅机系统的三相马达驱动
・电动压缩机
・电动油泵 等

▶SAM2系列特别页面
▶SAM2系列PR资料

SAM2系列 产品阵容

面向车载的产品在产业机器用途中也可以使用

产品名称 / Data SheetVCESICVCE(SAT)(Typ.)推荐用途封装
SAM265M30AA1 650 V30 A1.7 V车载
SAM2封装
LF2540, LF2541
SAM265M50AA1 650 V50 A1.7 V车载
SAM265M50BS3* 650 V50 A1.7 V (TBD)产业机器
SAM212M10BS1* 1200 V10 A1.7 V产业机器

* 开发中(2022年5月现在)


低噪声快速恢复整流二极管【CTXR系列】

2022/05/02

产品系列: 分立器件 > 二极管 > 快速恢复整流二极管

CTXR系列是具有出色开关特性的低噪声,高速整流二极管。 该系列产品的耐压600V,额定电流20A-60A。适用于大电流应用的PFC电路。
PDF促进资料

特性

  • 关断时振铃少,低噪声
  • 开关损耗小,效率高
  • 漏电流(H∙IR)低,热失控极限温度高
  • 端子Pb free(RoHS对应)

应用

  • PFC电路(CCM)
  • 电视、空调 等

封装 VRM
(V)
IF(AV)
(A)
品名 VF(typ.)
(V)
trr(typ.)
(ns)
H・IR(typ.)*
(mA)
TO247-2L
to247-2l
600 30 CTXR-5306S 2.2 50 0.6
40 CTXR-5406S 2.2 55 0.8
60 CTXR-5606S 2.2 60 1.2
*600V/150℃

行业领先的显色性 Ra、Ri 超高显色性 LED 器件 【SEP1A 系列】

2022/04/06

产品系列:LED > 可见光LED > >贴片封装扁平型LED

SEP1A系列是高显色LED器件,规定了平均显色指数Ra,特殊显色指数Ri。 因此使用该LED器件的照明器具,可以具有与用于颜色评估的显色 AAA 荧光灯的相同性能。 利用独有的显色性改进技术开关的SEP1A系列,在实现高显色性的同时,还能保持业界最高级别的发光效率,与AAA荧光灯相比,实现了两倍以上的节能效果。
因此可用作工作灯,美术馆/博物馆等对显色性要求较高的照明设备的光源。 另外,该器件还有抑制紫外线,防止展品变色的效果。
※ 节能性能因照明设备的设计而异。

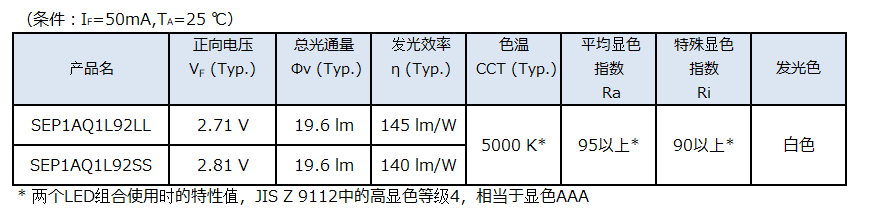

产品特点

  • 平均显色指数:Ra≧95
  • 特殊显色指数:Ri≧90(i=9~15)
  • 高发光效率(142 lm/W)
  • 抑制紫外线,抑制展品变色
※ SEP1AQ1L92SS和SEP1AQ1L92LL组合使用时的特性值。

SEP1A系列

封装名:L×W×H: 2.8×3.5×0.7mm

SEP1

应用
用于工业设备,住宅,设施的LED照明
  • 用于颜色评估的灯
  • 聚光灯
  • 直管LED灯
  • 天花灯
  • 筒灯等

产品详情
SEP1AQ1L92LL
SEP1AQ1L92SS
特集记事
提供高品质照明设备的超高显色性LED SEP1A・SEP2A系列

点击此处查看产品查询和咨询

如果您从阵容中找不到所需的产品,请随时与我们联系。
