世界のエネルギー事情

現在、世界では人口の増加や、電子化の進展により、電力需要は拡大の一途をたどっています。また、CO2の排出などによる環境問題も表面化しています。
電力消費量の内訳を分析すると、約半分がモータ関連機器で使用されていると言われております。効率的にモータを制御することが、とても大切です。

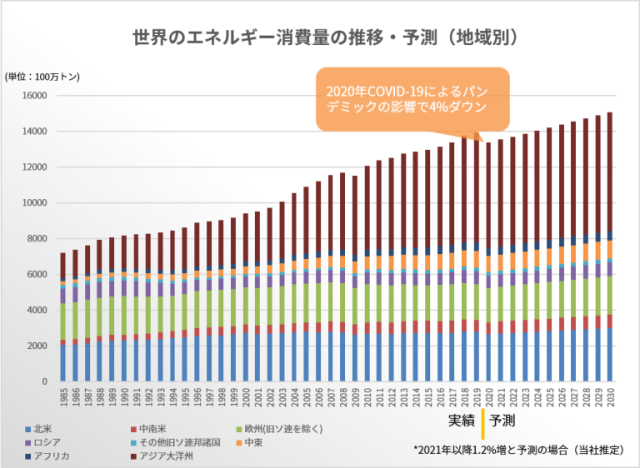

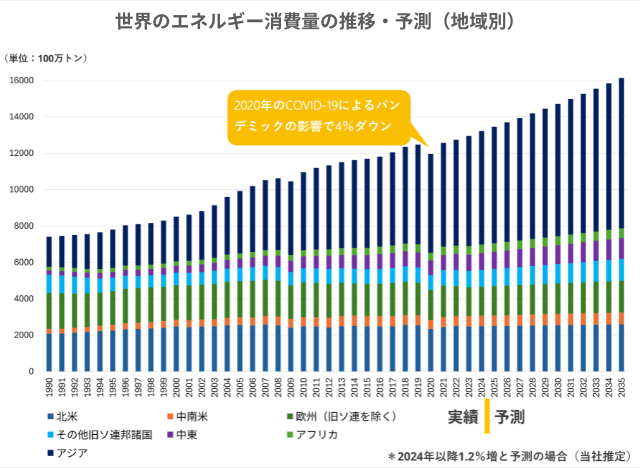

世界の人口とエネルギー消費の見通し(地域別)

サンケン電気のモータドライバは、エアコン、冷蔵庫、洗濯機などの
インバータ化をお手伝いし、省エネに貢献しています。

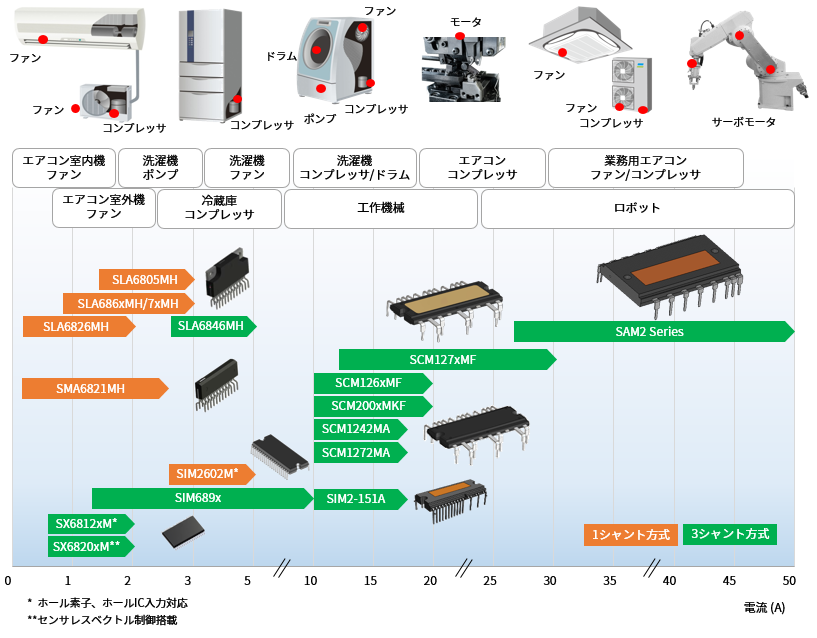

高圧3相ブラシレスモータ用ドライバの用途

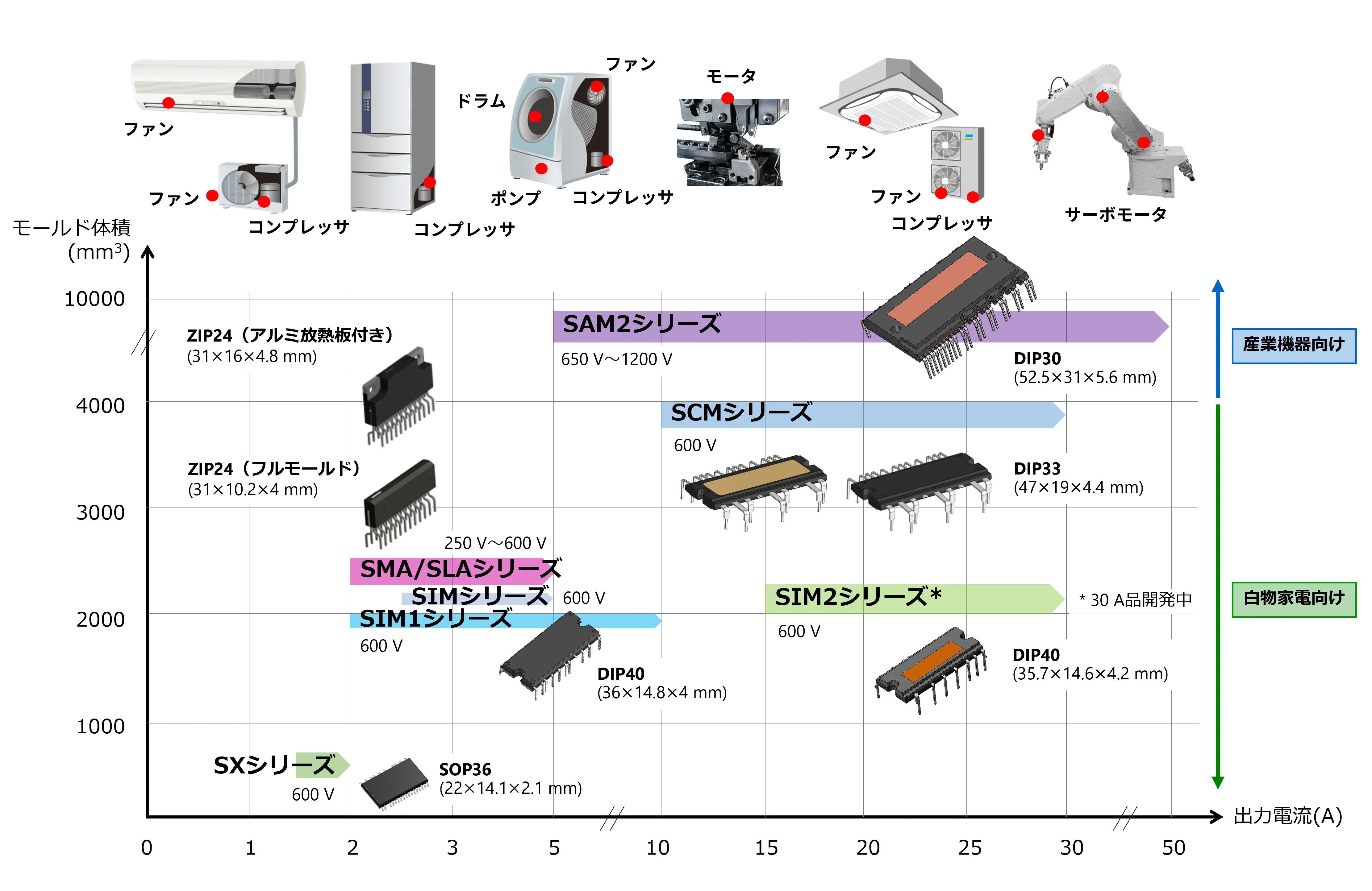

ラインアップ


今後、白物家電のインバータ化は、世界的に急速に拡大

白物家電市場の世界的な省エネ化の動きにより、これまで非インバータであった製品もインバータ化が進んでいます。そのため、電圧事情が悪く、電源電圧が大きく変動する地域でもインバータ化製品が使用されるようになり、モータドライバに対しては、電源電圧が変動しても破壊しないよう、600V以上の高耐圧化の需要があります。

17年主力白物家電インバータ化

サンケン電気の開発コンセプト

1

新パッケージの開発

独自のパッケージング技術で熱抵抗を改善し、大電流化を実現します。

新パッケージの開発 イメージ

1

出力素子の高効率化

ICに内蔵する出力素子を、セットが必要な電流領域に合わせて、パワーMOSFETやフィールドストップ型IGBTを使い分け、より高い効率を追求します。

出力素子の高効率化 イメージ

1

新制御方式の導入

センサレスベクトル制御により基板・セットの小型化とコスト低減を実現します。

新制御方式の導入 イメージ

主力製品紹介

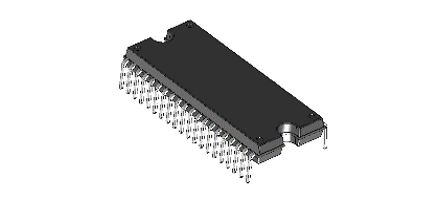

SIM6890Mシリーズ イメージ

SIM6890Mシリーズ

SIM6890Mシリーズは出力素子、プリドライバ、制限抵抗付きブートストラップダイオードを1パッケージにした、高圧3相モータ用ドライバです。3シャント方式に対応し、ユニバーサル入力仕様の小~中容量モータのインバータ制御に最適です。出力素子の耐圧は600 V、電流定格は、2.5 A~10 Aです。
従来からの豊富な保護機能に加え、新たに温度モニタ機能を内蔵しています。

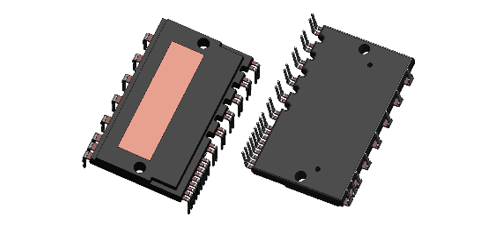

SAM2シリーズ イメージ

SAM2シリーズ

特設ページ

SAM2シリーズは、出力スイッチング素子、プリドライバ、制限抵抗付きブートストラップダイオード、および温度検出用サーミスタを1パッケージにした、3相ブラシレスモータ用ドライバです。 出力素子の耐圧は1200 V、電流定格は50Aクラスをラインアップ予定です。
産業機器などの大容量3相モータの駆動に最適です。

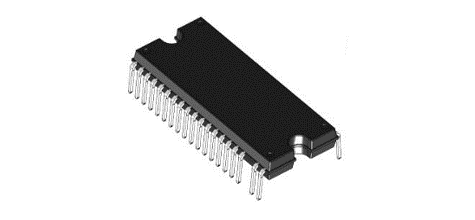

SIM2600Mシリーズ イメージ

SIM2600Mシリーズ

SIM2600Mシリーズは、ホール素子入力に対応した、正弦波駆動方式の高圧3相モータ用ドライバで、高効率で低騒音なモータ制御を提供します。高放熱DIPパッケージに、制御用IC、ゲート駆動用IC、3相分の出力素子とブートストラップダイオードを内蔵しており、モータ駆動回路の構成部品を大幅に削減できます。 出力素子の耐圧は600 V、電流定格は2.5 A~5 Aです。
ユニバーサル入力仕様の低~中容量モータのインバータ制御に最適です。

今後、シリコンデバイスの高性能化やSiCなどの新材料デバイスの開発とともに、新パッケージの開発も進めてまいります。これにより、更なるモータ機器の効率向上や、信頼性向上を目指し、大電流化や高耐圧化で幅広い産業用途への新製品展開を進めてまいります。

これからもサンケン電気は
パワーデバイスで未来に貢献します。
