小型高圧3相モータドライバ SAM2シリーズ


SAM2シリーズは、最大電圧1200V、最大電流50Aに対応した高圧3相ブラシレスモータ用ドライバです。3相モータを制御するために必要なデバイスをSAM2パッケージに集約しています。

ドライバICの小型化やパワーチップの高密度実装技術により、内蔵するデバイスは従来製品そのままに、パッケージサイズを当社比で20%以上削減しました。

さらに、業界最高クラス*の温度検出精度と低ノイズを実現しており、基板面積の小型化だけでなく、高信頼性の実現や、高圧回路設計の簡易化にも貢献する製品です。
自動車や産業機器のエアコンシステムで要求される高電圧大電流に最適です。


* 2022年5月1日現在、当社調べ


特長

  • パッケージサイズを当社比20%以上削減
  • 業界最高クラス*の温度検出精度
  • 業界最高クラス*の低ノイズ
  • ブートストラップダイオード(+電流制限抵抗)内蔵
  • サーミスタ内蔵
  • 絶縁耐圧 2500 V(AC, 60 Hz, 1分間)
  • 信頼性
     車載向け製品:AEC-Q100、AQG324準拠
  • 端子配列
     車載向け製品:安全性重視のピン配置
     (VCC、OCP、GND各端子の隣接を回避)
     産業機器向け製品:他社製品との置き換えが容易

保護機能

  • 電源電圧低下保護機能
     VBx 端子(UVLO_VBx):自動復帰
     VCCL 端子(UVLO_VCCL):自動復帰
     過電流保護機能(OCP):自動復帰

SAM2パッケージ

用途

  • 車載用途:ハイブリッド自動車(HEV)や電気自動車(EV)などの高圧補機システムの3相モータ駆動
     (電動コンプレッサ・電動オイルポンプなど)
  • 産業機器用途:パッケージエアコン用コンプレッサ、汎用インバータ、サーボモーターなど


サンプルのご依頼やご質問は下記フォームからご連絡ください。

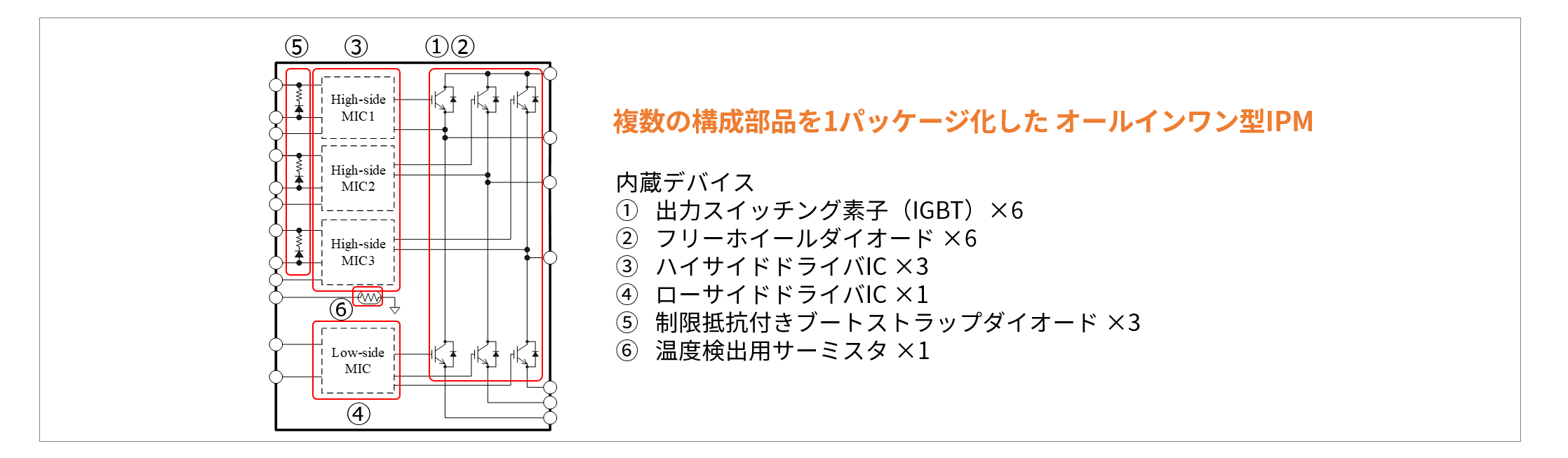

オールインワンでコンパクト

DBC構造イメージ図

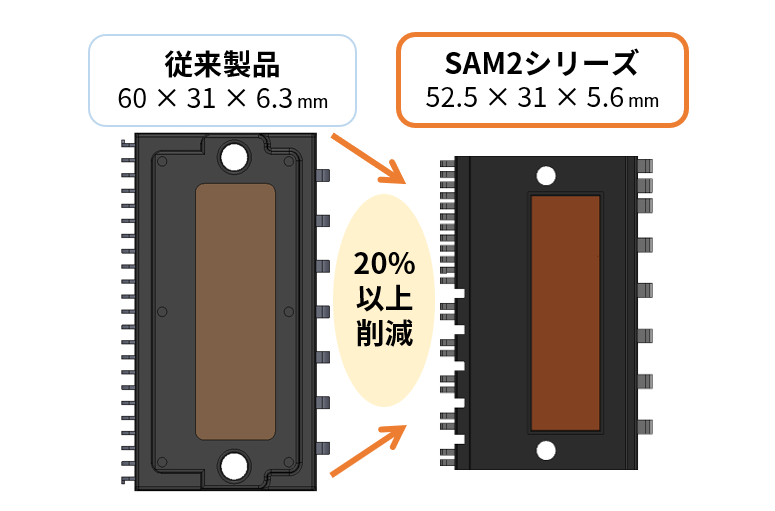

パッケージサイズを20%以上削減

基板上に直接チップなどの部品を搭載できるDBC(Direct Bonding Copper)構造を採用しています。
これによりパワーチップを高密度で実装することができ、温度検知用のサーミスタまで内蔵することも可能としました。
さらに、ドライバ部のMICのサイズを削減し、内蔵するデバイスの種類は従来製品そのままに、パッケージサイズを当社比で20%以上削減しました。

パッケージは小型化しつつも、空間距離や沿面距離は十分な距離を確保し、信頼性を確保しています。
車載用途の製品では、安全性を重視し、VCC端子とOCP端子がGND端子と隣接しないように端子配置を考慮しています。
産業機器用途の製品では、他社相当品と同じ端子配置とし、置き換えを容易にしました。

また、お客様の要求に幅広く対応するため、外部端子の長さは2種類から選択していただけます。

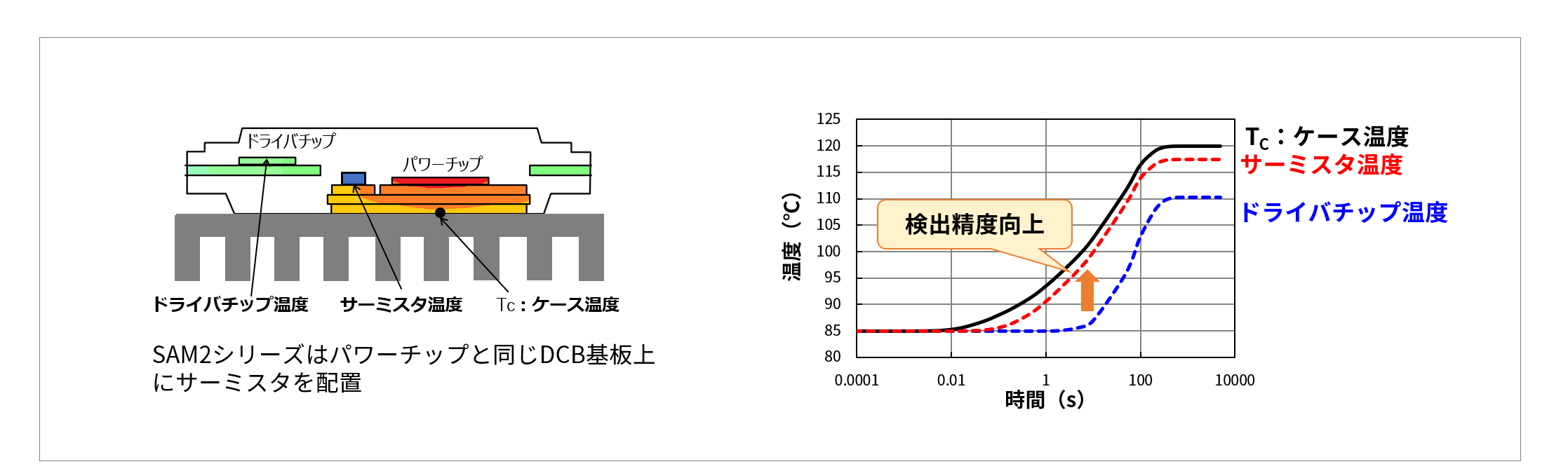

業界最高クラス*の温度検出精度

SAM2シリーズでは、リードフレーム上ではなく、パワーチップと同じDBC基板上に温度検知用のサーミスタを設置しています。
これにより、業界最高クラス*の温度検出精度と急激な温度変化に対する高い追従性を実現しました。
感度良く駆動素子の異常温度を検知することができるため、実動作の温度範囲の拡大や、モータシステムの品質向上に貢献します。

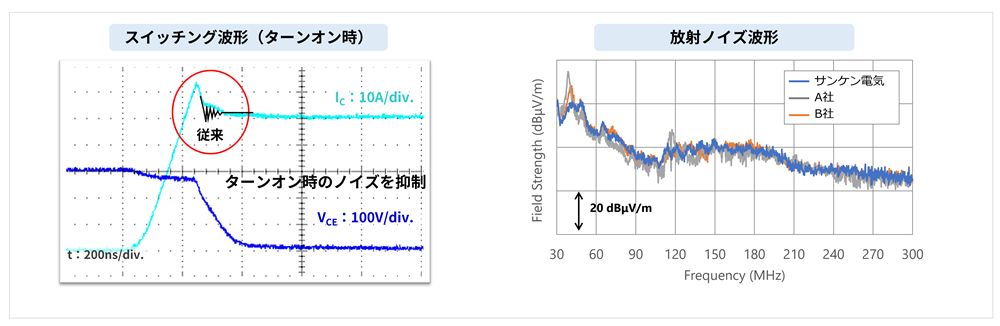

業界最高クラス*の低ノイズ

ソフトリカバリ性能に優れたフリーホイールダイオードを開発し、本製品に搭載しました。
これによりターンオン時のスイッチングノイズが大幅に抑制され、放射ノイズも他社製品同等以上に低減できます。
フィルタ回路の削減にも貢献します。



SAM2シリーズ 製品ラインアップ

車載向け製品は産業機器用途でもご使用いただけます。

製品名・データシートVCESICVCE(SAT)(Typ.)推奨用途パッケージ
SAM265M30AA1 650 V30 A1.70 V車載
SAM2パッケージ
LF2540, LF2541
SAM265M50AS3**650 V50 A1.80 V車載
SAM265M50BS3 650 V50 A1.70 V産業機器
SAM212M05BF1 1200 V5 A1.30 V産業機器
SAM212M10BF1 1200 V10 A1.60 V産業機器
SAM212M15BF1**1200 V15 A1.70 V産業機器
** 開発中(2024年2月現在)


サンプルのご依頼やご質問は下記フォームからご連絡ください。
