SAM212M05BF1
パッケージ名:DIP30
SAM212M05BF1は、出力スイッチング素子、プリドライバ、制限抵抗付きブートストラップダイオードおよび温度検出用サーミスタを1パッケージにした、3相ブラシレスモータ用ドライバです。産業機器などの3相モータの駆動に最適です。
特長
- Pbフリー(RoHS対応)
- 絶縁耐圧2500 V(1分)保証
UL認定済み(File No.: E118037) - サーミスタ内蔵
- ブートストラップダイオード内蔵
- CMOS(3.3 V、5 V 系)入力レベル対応
- エラー信号出力(保護回路動作時)
- シャットダウン信号入力
- 過電流保護保持時間調整可能
- 保護機能
電源電圧低下保護機能
VBx端子(UVLO_VBx):自動復帰
VCCL端子(UVLO_VCCL):自動復帰
過電流保護機能(OCP):自動復帰
アプリケーション
-
産業機器などの大型機器向けの3相モータ駆動
- パッケージエアコン用コンプレッサ
- 汎用インバータ
- サーボモータ など
主要特性
タイプ | パワーIC |
---|---|
出力耐圧 | 1200 V |
出力電流 | 5.0 A |
RDS(ON) max./ VCE(SAT) typ. |
1.30 V |
出力素子 | IGBT |
入力スレッシュ | 3.3/5.0 V |
UVLO | 有 |
過電流(OCP or OCL) | OCP |
温度検知 | |
エラー出力 | 有 |
3シャント対応 | 有 |
ブートストラップダイオード | 内蔵 |
同時オン防止機能 | 無 |
Reg出力 | 無 |
質量 (Typ.) | 23 g |

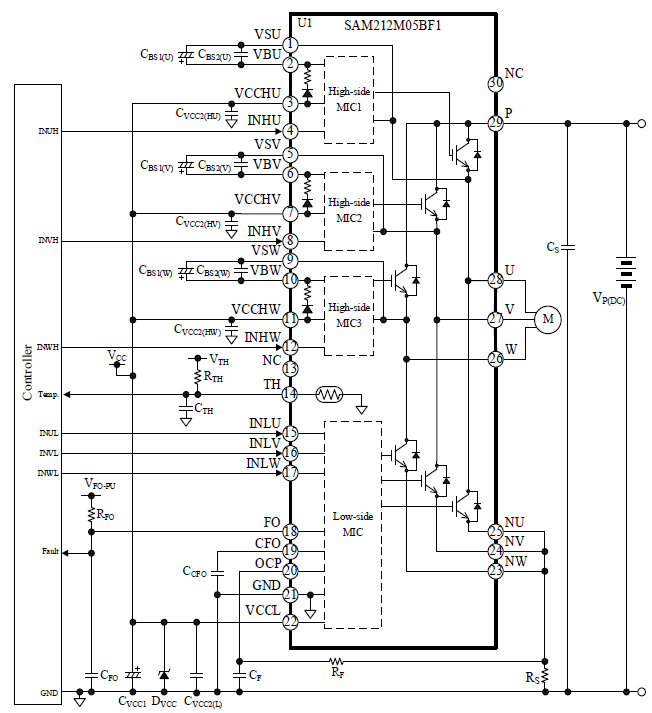

応用回路例

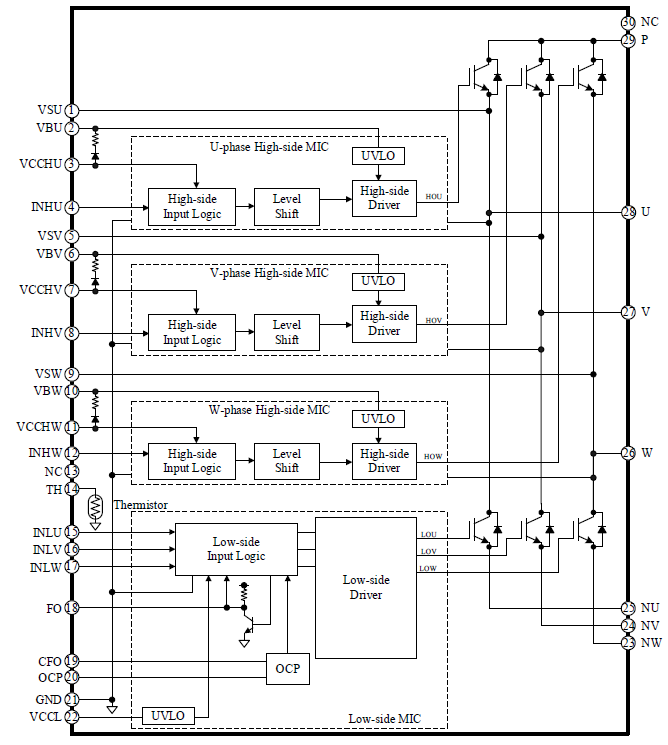

ブロックダイアグラム

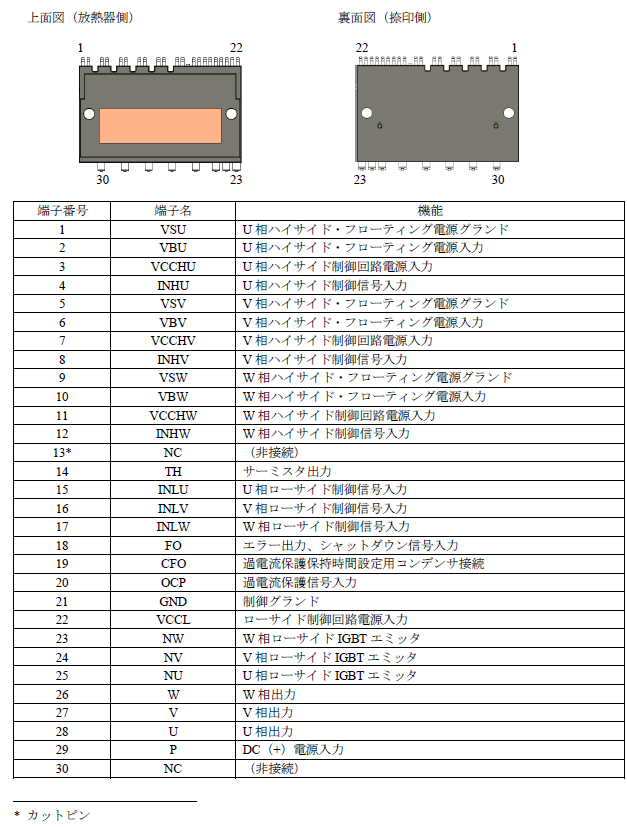

各端子機能

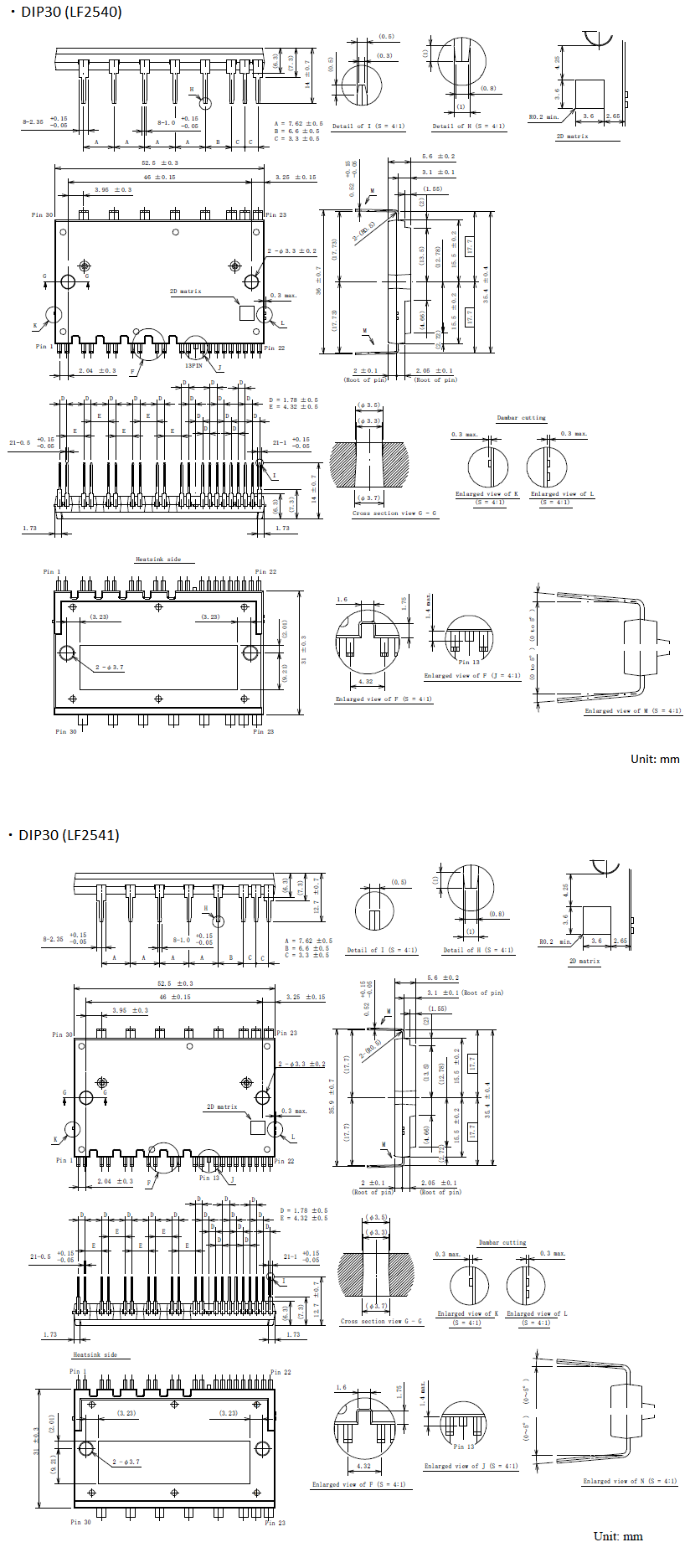

外形図
