量产中
SX68128MB
SX68128MB是对应霍尔元件和霍尔IC信号输入,正弦波驱动的高压三相马达用驱动,可提供高效率、低噪音的电机控制。 薄型的SOP 36封装内包含控制用IC,门极驱动用IC,三相输出功率元件以及自举二极管,这样可大幅减少马达驱动回路的元器件数量。 不仅提高了驱动电路的可靠性,而且更容易构成小容量的驱动电路。最适合通用全范围输入规格的小~中容量马达的变频控制。

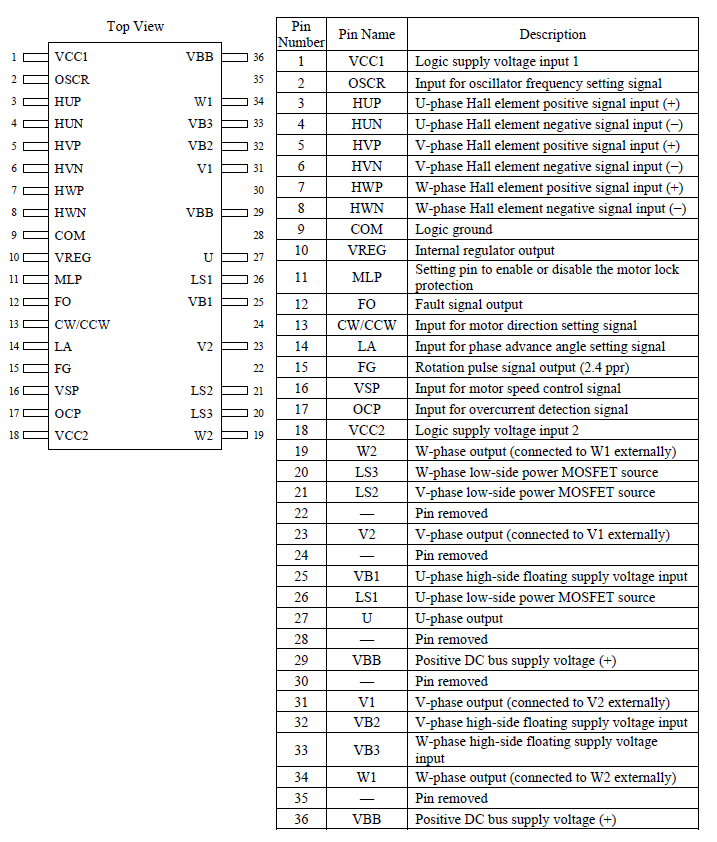

特性
- 低噪声,高效率(正弦电流波形)
- 电子元件数量减少
内置自举电路二级管 - 无铅(符合RoHS)
- 可对应霍尔元件和霍尔IC信号输入
- 转速脉冲信号FG输出(2.4 ppr) 可通过调节外部信号,根据应用,进行最佳设定
- 5V基准电压输出
(用于驱动霍尔元件等) - 保护功能动作时,输出ERROR信号(FO端子)
- 保护功能
– VREG端子电压低下保护(UVLO_REG)
– 电源电压低下保护
VBx端子(UVLO_VB)
VCC1端子(UVLO_VCC)
– 过流限制(OCL)
– 过流保护(OCP)
– 过热保护(TSD)
– 马达抱死保护(MLP)
– 反转检测
– 霍尔信号异常检测
– 回转速度
– 进角值
– 回转方向
– 有无马达抱死检测
应用
- 空调风机马达驱动
- 空气净化器・电风扇的风机马达驱动
主要规格
類型 | MOS内置 |
---|---|
输出耐压 | 600 V |
输出电流 | 1.5 A |
RDS(ON) max./ VCE(SAT) typ. |
3.6Ω |
输出元件 | MOSFET |
输入阈值 | ― V |
UVLO | 有 |
过电流(OCP or OCL) | OCP/OCL |
温度检测 | 过热保护 |
警信号输出 | 有 |
对应3相电流 | 有 |
自举二极管 | 内蔵 |
防止上下同时打开 | 无 |
Reg输出 | 有 |
质量 (Typ.) | 1.4 g |
