新規設計不推荐

SCM1241M

封装图

封装名 : DIP33

RoHS : YES

SCM1241M产品具有如下特征：
1）600V/10A的IGBT、FRD用于构成三相全桥电路
2）前置驱动IC具有UVLO（欠压保护）、OCP（过电流保护）、TSD（过热保护）等保护功能
3）将有限流电阻的自举二极管置于同一封装内
4）采用全塑封装，绝缘耐压为1分钟2000V，支持三相电流检测

资料下载

设计支持

  • 技术资料

技术资料

特性

    ・内置 22Ω 限流电阻的 Boot 二极管
    ・带各相过电流保护电路 (OCP)
    ・过电流保护动作时，可关断高边 IGBT
    ・内置防上下管同时导通功能 (STP)
    ・带外部控制关断功能、内置过热保护动作电路 (TSD)
    ・支持 CMOS（3.3V 和 5.0V）电平输入

应用

・冰箱、空调压缩机驱动器
・洗衣机滚筒驱动器
・风扇电机、泵驱动器

主要规格

類型 MOS内置
输出耐压 600 V
输出电流 10.0 A
RDS(ON) max./
VCE(SAT) typ. 		1.70V
输出元件 IGBT
输入阈值 3.3/5.0 V
UVLO 有
过电流(OCP or OCL) OCP
温度检测 过热保护
警信号输出 有
对应3相电流 有
自举二极管
防止上下同时打开 有
Reg输出 无
质量 (Typ.)
车载品对应

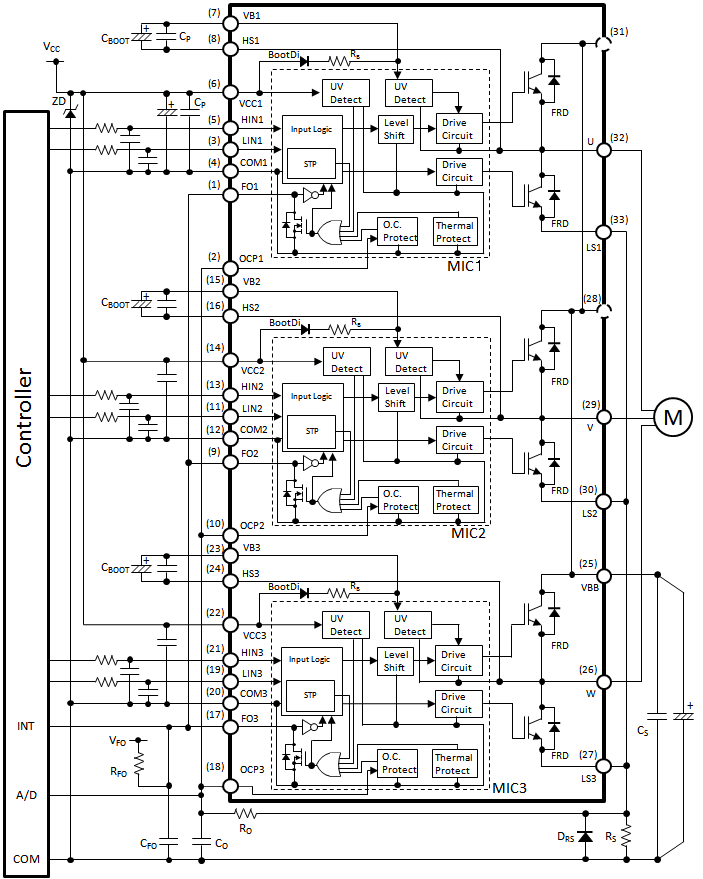

典型电路示例

典型电路示例

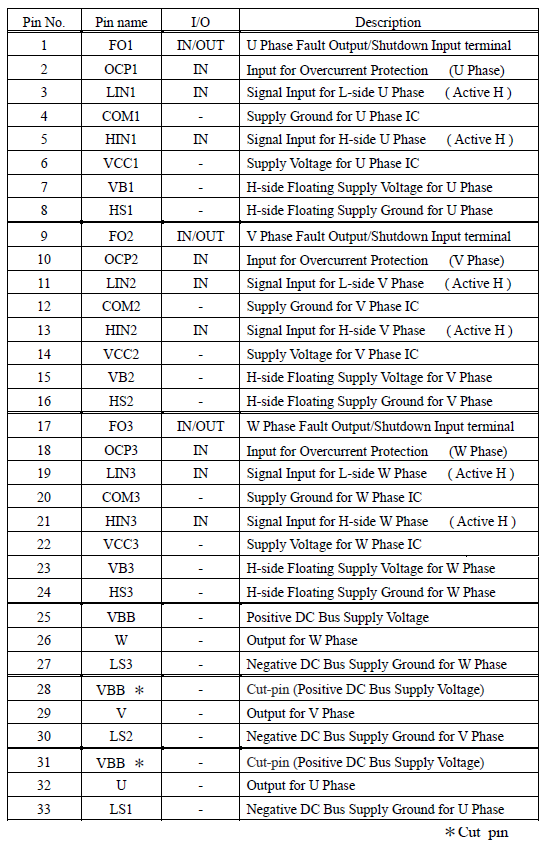

端子连接图

端子连接图

外形图

外形图
