量产中
SCM2007MKF
封装名 : DIP33
RoHS : YES
设计支持
特性
-
・端子部分无铅（符合RoHS）
・保证绝缘耐压2500V（1分）
・内置热敏电阻
・内置自举二极管
・支持 CMOS（3.3V 和 5.0V）电平输入
・错误信号输出（在保护电路动作时）
・关机信号输入
・过电流保护保持时间可选
（SELECT端子、34 µs／8 ms）
・保护功能
-电源电压下降保护功能
VBx端子(UVLO_VB)：自动恢复
VCCx端子(UVLO_VCCx)：自动恢复
-过电流保护功能(OCP)：自动恢复
-过电压保护功能(OVP)：自动恢复
应用
・空调压缩机驱动主要规格
| 類型 | MOS内置 |
|---|---|
| 输出耐压 | 600 V |
| 输出电流 | 20.0 A |
| RDS(ON) max./ VCE(SAT) typ. |
1.70V |
| 输出元件 | IGBT |
| 输入阈值 | 3.3 / 5.0 V |
| UVLO | 有 |
| 过电流(OCP or OCL) | OCP |
| 温度检测 | 温度监控功能 |
| 警信号输出 | 有 |
| 对应3相电流 | 有 |
| 自举二极管 | 内置 |
| 防止上下同时打开 | 无 |
| Reg输出 | 无 |
| 质量 (Typ.) | 11.8 g |
| 车载品对应 | NO |
典型电路示例
内部框图

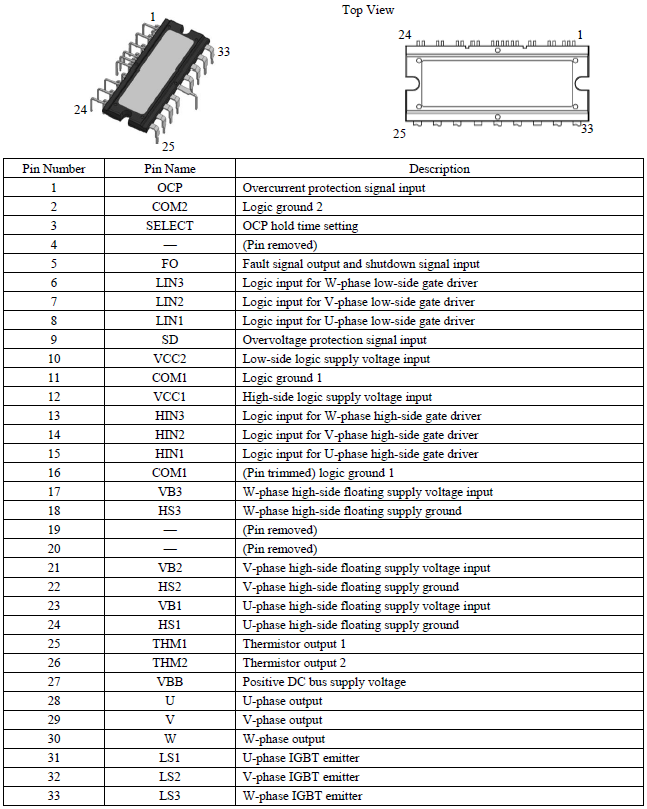

端子连接图
外形图
