新產品

SIM2-151AB

SIM2-151AB是一款高压三相马达驱动器,在一个封装中集成了输出元件,前置驱动及带有限流电阻的自举二极管。
可以对应3相检测电阻,适合宽范围电压中容量的电机的变频控制。
小型DIP40封装,输出电流可达到15A。

特性

    • 无铅(符合RoHS)
    • 绝缘电压2000V(1分钟)保证
      UL认证完成(File No:E118037)
    • 搭载有温度检测功能
    • 内置自举二极管(限流电阻22Ω)
    • 可对应CMOS(3.3V、5V)输入电平
    • 保护电路动作时输出报警信号
    • 保护功能
      电源电压欠压保护功能
      High-Side(UVLO_VB):自动恢复
      Low-Side(UVLO_VCC):自动恢复
      过电流保护功能(OCP):自动恢复
      过热保护(TSD):自动恢复,±5 °C范围内动作

应用

    冰箱、空调压缩机驱动器

主要规格

類型 功率 IC
输出耐压 600 V
输出电流 15.0 A
RDS(ON) max./
VCE(SAT) typ.
1.6 V
输出元件 IGBT
输入阈值 3.3/5.0 V
UVLO
过电流(OCP or OCL) OCP
温度检测 过热保护
警信号输出
对应3相电流
自举二极管 内置
防止上下同时打开
Reg输出
质量 (Typ.) 6 g
车载品对应 NO

典型电路示例

典型电路示例

内部框图

内部框图

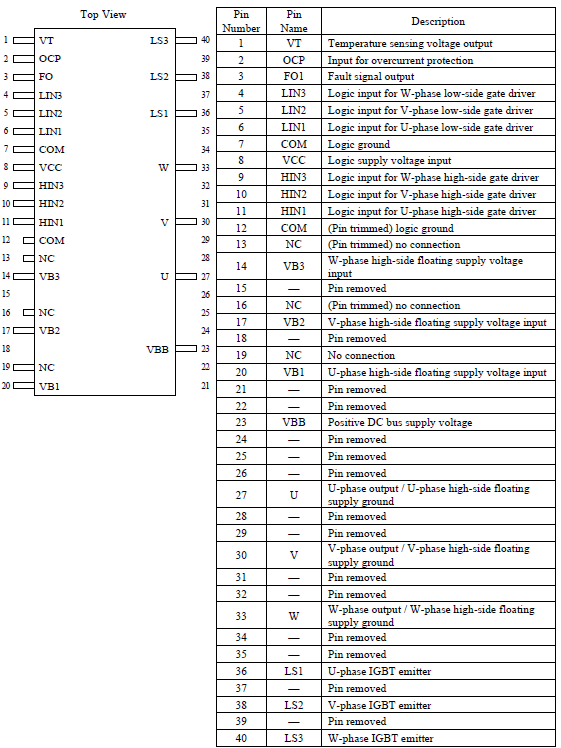

端子连接图

端子连接图

外形图

外形图
