SLA6870MH
封装名 : ZIP24 (带散热器)
RoHS : YES
设计支持
特性
-
内置自举二极管（限流电阻210Ω）
・可对应CMOS（5V系）输入电平
・Shutdown功能
・端子引脚无铅（RoHS对应）
・保护功能
电源电压欠压保护功能
VBx端子（UVLO_VB）：自动恢复
VCC1端子（UVLO_VCC1）：自动恢复
VCC2端子（UVLO_VCC2）：自动恢复
过电流限制功能（OCL）
过电流保护功能（OCP）：
自动恢复，OCP动作时的停止时间可调整
过热保护（TSD）：自动恢复
应用
・洗衣烘干机的风扇・水泵驱动・空调风扇的马达驱动
・空气净化器・ 风扇的马达驱动
主要规格
| 類型 | MOS内置 |
|---|---|
| 输出耐压 | 500 V |
| 输出电流 | 3.0 A |
| RDS(ON) max./ VCE(SAT) typ. |
1.7Ω |
| 输出元件 | MOSFET |
| 输入阈值 | 5 V |
| UVLO | 有 |
| 过电流(OCP or OCL) | OCP/OCL |
| 温度检测 | 过热保护 |
| 警信号输出 | 有 |
| 对应3相电流 | 无 |
| 自举二极管 | 内置 |
| 防止上下同时打开 | 无 |
| Reg输出 | 无 |
| 质量 (Typ.) | 4.8 g |
| 车载品对应 | NO |
备注
VDSS = 500V| Package | IO | Part Number |
|---|---|---|
| Heatsink Type | 2.5A | SLA6868MH |
| 3.0A | SLA6870MH |

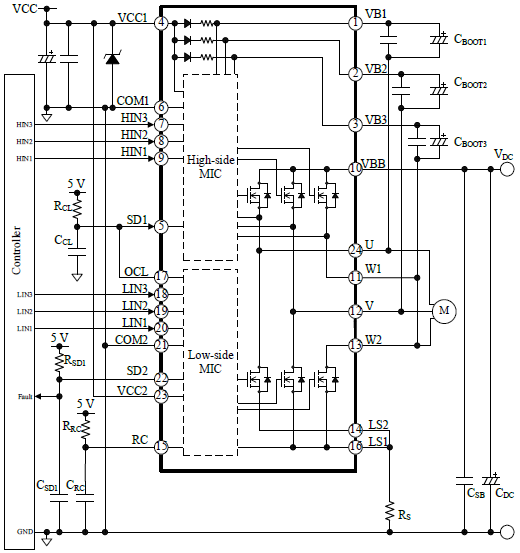

典型电路示例

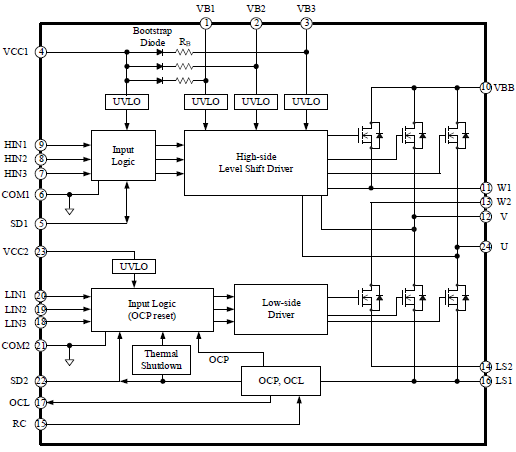

内部框图
端子连接图
外形图
