新規設計不推荐
SMA6865MH
SLA6870MH以及SMA/SLA6860MH系列产品,是将输出功率元件、前置驱动IC以及带有限流电阻的自举二极管集成在一个封装内的高压三相马达驱动IC。封装采用ZIP24全塑封模式以及带有铝散热片模式两种类型,引脚形状可以根据实装条件进行成型。最适用于小~中型马达的变频控制。

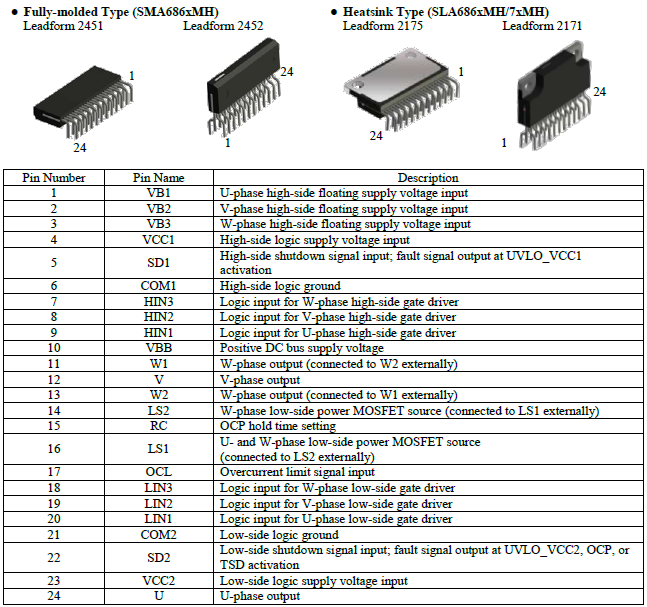

特性
-
内置自举二极管(限流电阻210Ω)
・可对应CMOS(5V系)输入电平
・Shutdown功能
・端子引脚无铅(RoHS对应)
・保护功能
电源电压欠压保护功能
VBx端子(UVLO_VB):自动恢复
VCC1端子(UVLO_VCC1):自动恢复
VCC2端子(UVLO_VCC2):自动恢复
过电流限制功能(OCL)
过电流保护功能(OCP):
自动恢复,OCP动作时的停止时间可调整
过热保护(TSD):自动恢复
应用
-
・洗衣烘干机的风扇・水泵驱动
・空调风扇的马达驱动
・空气净化器・ 风扇的马达驱动
主要规格
類型 | MOS内置 |
---|---|
输出耐压 | 500 V |
输出电流 | 2.5 A |
RDS(ON) max./ VCE(SAT) typ. |
1.7Ω |
输出元件 | MOSFET |
输入阈值 | 5 V |
UVLO | 有 |
过电流(OCP or OCL) | OCP/OCL |
温度检测 | 过热保护 |
警信号输出 | 有 |
对应3相电流 | 无 |
自举二极管 | 内置 |
防止上下同时打开 | 无 |
Reg输出 | 无 |
质量 (Typ.) | g |
