SPF7302
封装名：HSOP16
全桥直流有刷电机驱动器集成电路。通过双输入可切换正转/反转/高端制动/低端制动动作。各电路元件均搭载过电流保护与电流限制功能。搭载输出引脚开路检测功能。
特性
-
・采用 DMOS 功率器件（4 个）
・搭载于小型功率型表面贴片封装
・搭载过电流保护和电流限制功能
・搭载负载开路检测、UVLO和OVP功能
・各种异常工作时 DIAG 输出功能
应用
-
滚流/涡流电机驱动器
电子油门 ～8A 电机驱动器集成电路
主要规格
| 电源电压 | 40.00 V |
|---|---|
| 电路电流 | 7.00 mA |
| 输出电流 | 3.00 A |
| 输出漏电流 | -1.00 mA |
| 输出导通电阻 | 0.3/0.3 Ω |
| 输入电压 | -0.3～6.0 V |
| 耗散功率 | 4.00 W |
| 结温 | -40～150 ℃ |
| 工作环境温度 | -40～105 ℃ |
| 保护功能 | |
| 质量 (Typ.) | 0.87 g |
| 车载品对应 | YES |

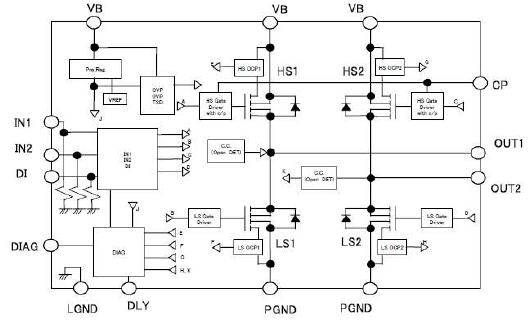

内部框图
