量产中

SHD4101

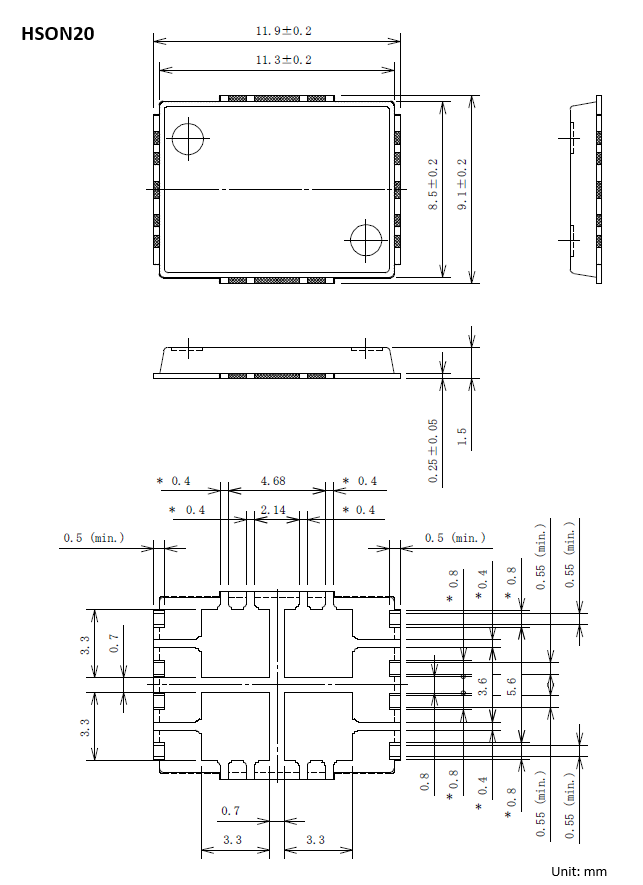

封装图

封装名:HSON20

PSpice

LTspice ―

SHD4101采用小型化HSON封装,内置四个分立元件(单个FRD、双个FRD、N通道MOSFET×2)。功率MOSFET内部G极和S极之间内置齐纳二极管,因此在喷油系统的线圈驱动应用上,G极和S极之间无需再外置钳位电路。采用高散热封装,以实现优异的散热性能。

特性

    ・高信赖性
    ・车载对应
    ・AEC-Q101标准
    ・端子无Pb(RoHS对应)
    ・快恢复二极管×2
      (单个:200 V/5A、双个:200 V/3A)
    ・N通道MOSFET×2 (40 V/10A、100 V/10A)
    ・G–S间内置齐纳二极管

应用

    ・喷油系统线圈的驱动

主要规格

ID A
概要 Single FRD (200V/5A), Dual FRD (200V/3A), N-channel MOSFET×2 (40V/10A, 100V/10A)
质量 (Typ.) 0.4 g

备注

SHD4101 Specifications
No. Element VRSM/VDSS IF(AV)/ID
1 Fast Recovery Diode (Single) 200 V 5 A
2 Fast Recovery Diode (Dual) 200 V 3 A
3 N-channel Power MOSFET 100 V 10 A
4 N-channel Power MOSFET 40 V 10 A
