量产中
STR-A6069MZ
封装名 : DIP8 (无第6引脚)
RoHS : YES
STR-A6000 MZ/HZ 系列是将电力 MOSFET 和电流模式型 PWM 控制集成电路置于同一封装中的 PWM 型开关电源功率集成电路。
为了支持低功耗及低待机耗，内置启动电路和待机功能，通常动作时PWM 模式,轻负载时自动切换到 Burst 振荡工作。具有丰富的保护功能，可轻松打造构成零件少、性价比高的电源系统。
资料下载
设计支持
特性
-
・电流模式 PWM 控制
・Brown in/Brown out 功能
・软启动功能
・自动待机功能
空载时输入功率PIN < 25mW
・工作模式
正常工作时： PWM 模式
轻负载时：Burst 振荡模式
・随机开关功能
・斜率校正功能（防止次谐波振荡）
・前沿消隐功能
・偏置辅助功能
・保护功能
过电流保护(OCP)：逐个脉冲检测方式
内置过负载保护定时器（OLP）：自动恢复
过电压保护(OVP)：自动恢复
过热保护（TSD）：自动恢复
应用
・白色家电・办公自动化设备
・视听设备
・工业设备
・其它S.M.P.S.产品
主要规格
| 控制方式 | PWM |
|---|---|
| 类型 | MOS内置 |
| 输出电力 | 17 W |
| RDS(ON) (max.) | 6.000 Ω |
| VDSS (min.) | 700 V |
| VCC (max.) | 32 V |
| 振荡频率(typ.) | 67 kHz |
| OCP | 有 |
| OLP | 自动恢复 |
| OVP | 自动恢复 |
| Brown in/out | 有 |
| TSD | 自动恢复 |
| 无负载功耗 | <25mW |
| 质量 (Typ.) | 0.51 g |
| 车载品对应 | NO |

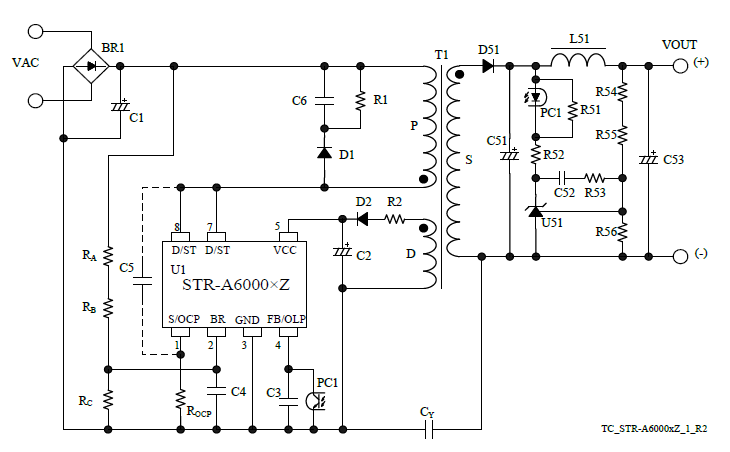

典型电路示例

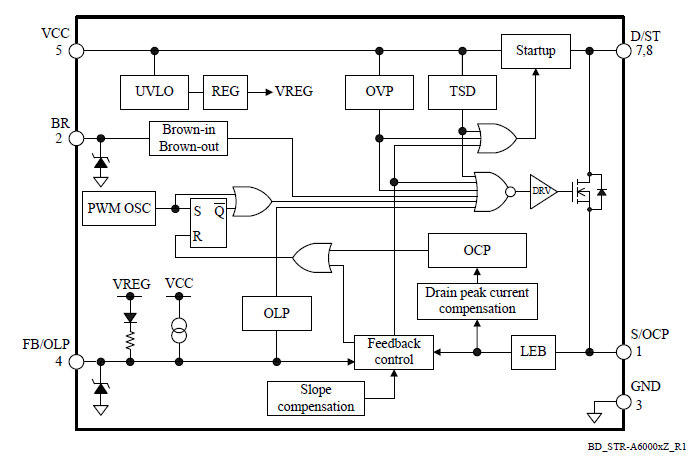

内部框图

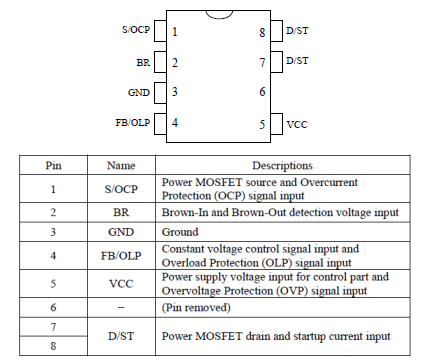

端子连接图
外形图
系列阵容
STR-A6000HZ/MZ Series LineupVDSS=700V
| fOSC | Products | RDS(ON) | Pout* |
|---|---|---|---|
| 67kHz | A6069MZ A6061MZ A6063MZ | 6.0Ω 3.95Ω 2.3Ω | 17W 21W 26W |
| 100kHz | A6069HZ A6061HZ A6063HZ | 6.0Ω 3.95Ω 2.3Ω | 19.5W 23.5W 28W |
