量产中
[ 代产品 : ]
MD6752
封装名：SOP28
MD6752是一款内置无桥PFC控制和LLC型电流谐振控制的全数字控制电源IC。PFC部分采用连续模式，根据输入电压和负载控制在最佳频率。LLC部分采用恒流模式进行恒压控制，并集成了外部高边功率MOSFET的浮地驱动电路和充分的保护电路。此外，通过数字控制，可根据应用进行最佳设置。与以往的模拟控制电路相比，容易构成部品少，高性价比、高效率、低噪声的电源系统。
内置微电脑：MD6603
规格书
设计支持
特性
- 用全数字控制PFC电路、LLC电流谐振电路
- 软起动功能
- 对应无桥PFC电路
- 连续模式PFC控制
- 电流模式LLC控制
- 保护功能
-AC电源输入欠压保护
-AC电源输入断开检测
-PFC部分输出欠压保护（PFC_UVP）
-PFC部分输出过压保护（PFC_OVP）
-PFC部分过流保护（PFC_OCP）
-PFC部分过载保护（PFC_OLP）
-LLC部分高压侧驱动器输入欠压保护（VB_UVLO）
-LLC部分过流保护（LLC_OCP）
-LLC部分过载保护（LLV_OLP）
-VCC端子过压保护（VCC_OVP）
-过热保护（TSD）
应用
-
如下所示的大功率电源
- AV设备
- OA设备(服务器、多功能打印机等)
- 产业设备
- 通信设备

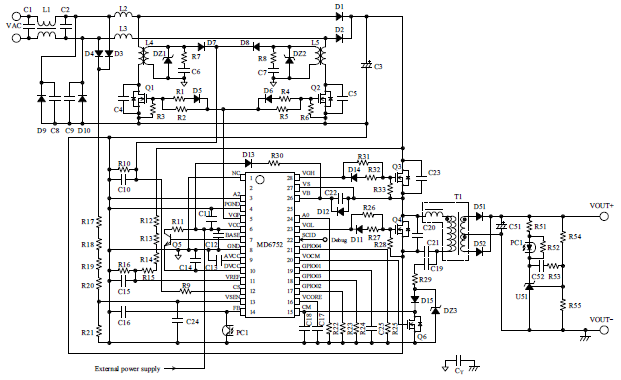

典型电路示例

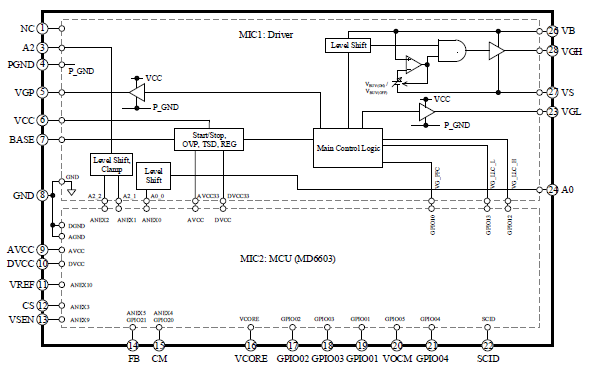

内部框图

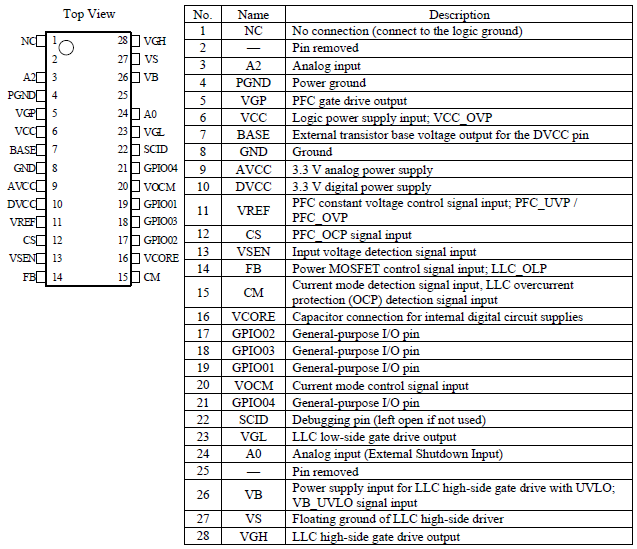

端子连接图
外形图
