产品中止
SI-3012KS
封装名 : SOP8
RoHS : YES
SI-3000KS 为线性稳压器集成电路，将低饱和 PNP 双极型晶体管用于功率部，可在输入输出电压差低时使用。
具有高电平有效的on/off引脚，OFF期间电路消耗电流为零。
耐压 17V、使用陶瓷电容等低 ESR 电容作为输出电容的稳压器。
资料下载
设计支持
- 技术资料
技术资料
特性
-
・小型表面贴片封装 (SOP8)
・输出电流 1.0A
・支持低 ESR 电容
・电路电流消耗低 Iq≦350μA (IO=0A, VC=2V)
・电路电流消耗低 Iq (OFF) ≦ 1μA (VC=0V)
・低损耗 VDIF≦0.6V（在 IO=1A 时）
・输出电压可变
・ 输出on/off控制端子与 LS-TTL 兼容
・内置垂下型过电流与过热保护
应用
・各种本地电源・各种电池驱动型电子设备
主要规格
| 输入电压 | 17 V |
|---|---|
| 输出电压/电流 | 5V/1A |
| 耗散功率 | 0.76 W |
| 结温 | -40～125 ℃ |
| 输出方式 | 可变 |
| 支持低ESR电容器 | YES |
| 质量 (Typ.) | |
| 车载品对应 |

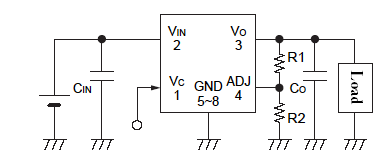

典型电路示例

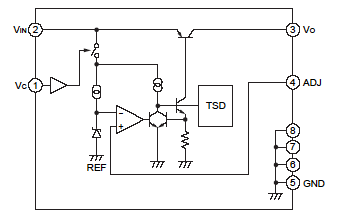

内部框图
