量产中
SAM265M50BS3
封装名 : DIP30
RoHS : YES
设计支持
- 技术资料
- 工具／模型
- 相关信息
相关信息
特性
- 无铅（符合RoHS）
- 绝缘耐压2500V（1分）（UL申请中）
- 内置热敏电阻
- 内置自举电路二极管
- 可对应CMOS(3.3V、5V系)输入
- 异常信号输出(保护电路动作时)
- Shut down信号输入
- 过电流保护保持时间可调
- 保护功能
电源低电压保护
VBx端子(UVLO_VBx)：自动恢复
VCCL端子(UVLO_VCCL)：自动恢复
过电流保护功能(OCP)：自动恢复
应用
工业设备用3相电机驱动- 商用空调用压缩机
- 通用变频器
主要规格
| 類型 | 功率 IC |
|---|---|
| 输出耐压 | 650 V |
| 输出电流 | 50.0 A |
| RDS(ON) max./ VCE(SAT) typ. |
1.7 |
| 输出元件 | IGBT |
| 输入阈值 | 3.3/5.0 V |
| UVLO | 有 |
| 过电流(OCP or OCL) | OCP |
| 温度检测 | 无 |
| 警信号输出 | 有 |
| 对应3相电流 | 有 |
| 自举二极管 | 内置 |
| 防止上下同时打开 | 无 |
| Reg输出 | 无 |
| 质量 (Typ.) | 23 g |
| 车载品对应 | NO |
典型电路示例
内部框图

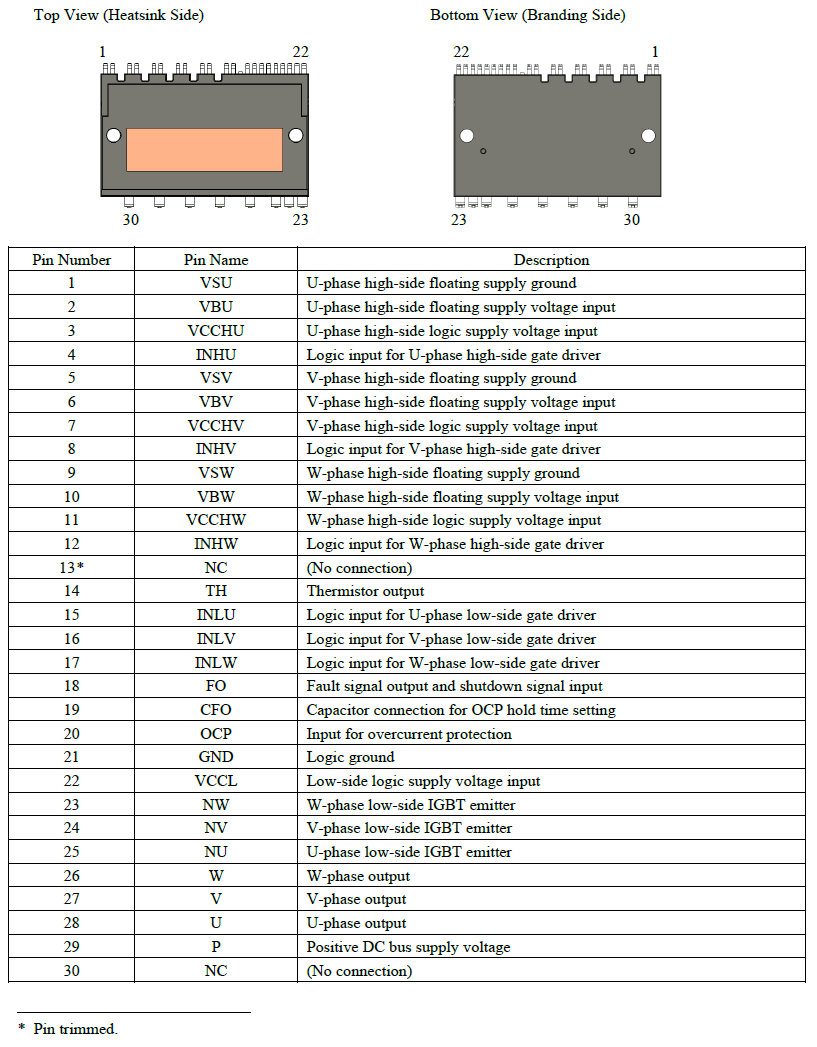

端子连接图
外形图
