量产中
SIM2-202B
封装名 : DIP40
RoHS : YES
设计支持
- 技术资料
- 工具／模型
- 相关信息
相关信息
特性
- 低噪声，高效率（正弦电流波形）
- 电子元件数量减少
内置自举电路二级管 - 无铅(符合RoHS)
- 可对应霍尔元件和霍尔IC信号输入
- 单电阻检测方式
- 可通过调节外部信号，根据应用，进行最佳设定
- 5V基准电压输出
（用于驱动霍尔元件等） - 保护功能动作时，输出ERROR信号(FO端子)
- 过热保护（TSD）
- 保护功能
– VREG端子电压低下保护(UVLO_REG)
– 电源电压低下保护
VBx端子(UVLO_VB)
VCC1端子(UVLO_VCC)
– 过流限制（OCL）
– 过流保护（OCP）
– 马达抱死保护（MLP）
– 反转检测
– 霍尔信号异常检测
– 回转速度
– 进角值
– 回转方向
– 有无马达抱死检测
应用
空调压缩机驱动器主要规格
| 類型 | 功率 IC |
|---|---|
| 输出耐压 | 600 V |
| 输出电流 | 15.0 A |
| RDS(ON) max./ VCE(SAT) typ. |
1.7 V |
| 输出元件 | IGBT |
| 输入阈值 | 3.3/5.0 V |
| UVLO | 有 |
| 过电流(OCP or OCL) | OCP |
| 温度检测 | 过热保护 |
| 警信号输出 | 有 |
| 对应3相电流 | 有 |
| 自举二极管 | 内置 |
| 防止上下同时打开 | 无 |
| Reg输出 | 无 |
| 质量 (Typ.) | 6 g |
| 车载品对应 | NO |

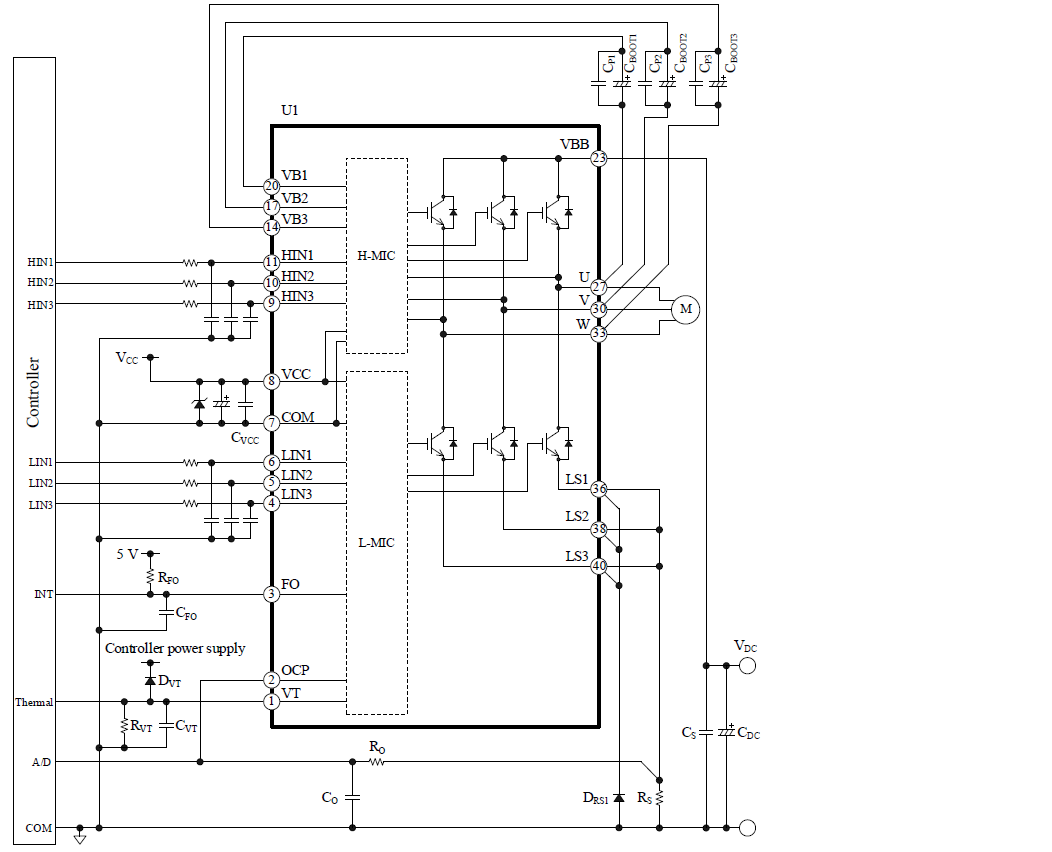

典型电路示例

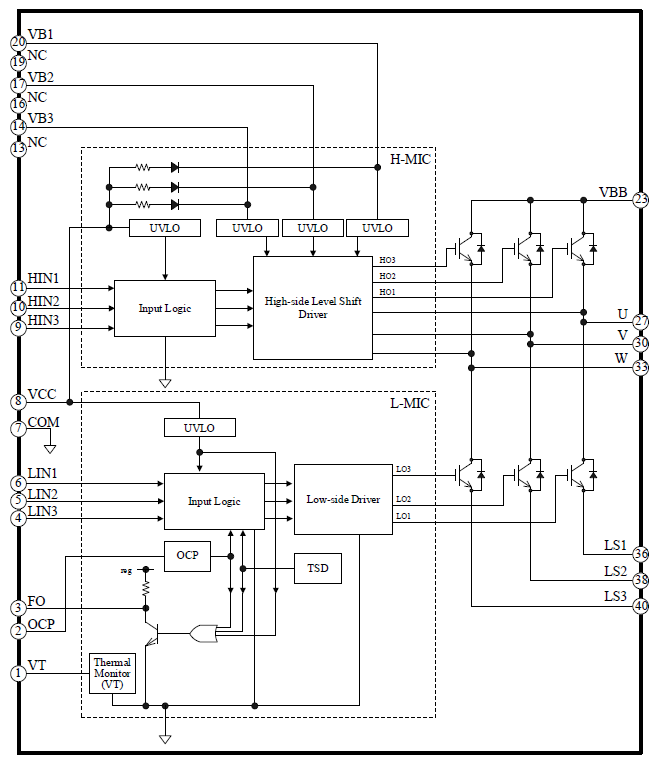

内部框图

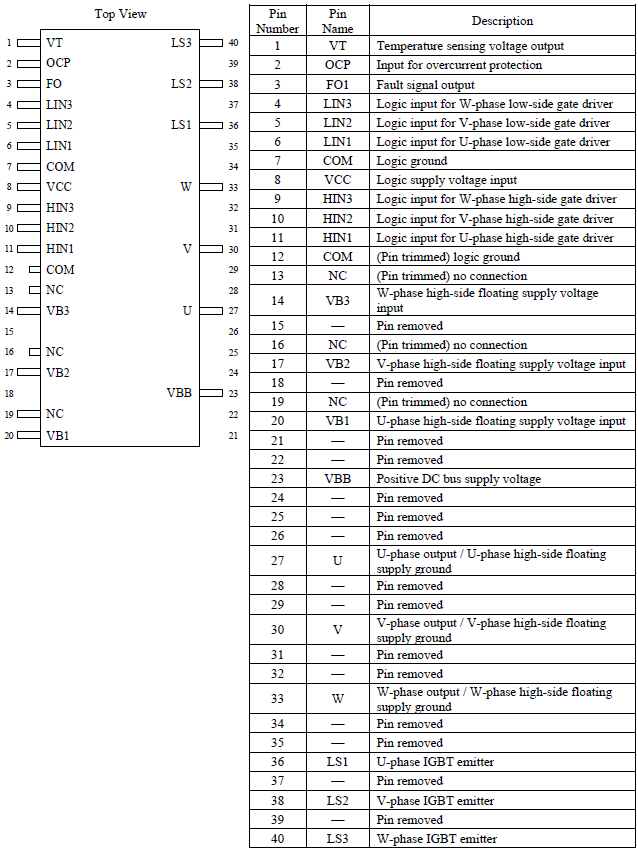

端子连接图
外形图
