SI-6632M

封装图

封装名:QFN36

SI-6632M是规格为3A(额定电流)/4.5A(峰值)的3相直流无刷用的马达驱动。输出功率器件以及前置驱动、励磁控制电路、各种保护功能(OCP/UVLO/TSD)等都搭载在一个芯片上面,可以驱动48V的马达。霍尔元件的5V供电由连接IC的LDO来提供,此无刷马达可以实现单电源驱动。

设计支持

一覧表示

关闭

特性

    ・动作电源电压范围VBB=10~48V
    ・内置功率器件
    额定输出电流IOUT=3A(DC)/4.5A(PEAK)
    ・霍尔元件输入
    ・霍尔元件电源用Reg输出(5V)
    ・过电流保护
    ・过热保护
    ・低电压动作保护 ※各种保护功能作用是在发生异常时尽力保护产品,但是无法完全保证产品不发生损坏。在进行产品设计时,请务必保证不会发生异常发生的状态。

应用

    ・工业设备
    ・风机

主要规格

類型
最大电源电压 50 V
输出电流 4.5 A
导通电阻 0.4Ω+0.2Ω
通电方式 120°
输入方式
OVP
OCP
UVLO
TSD
STP(防止上下同时打开)
锁定检测

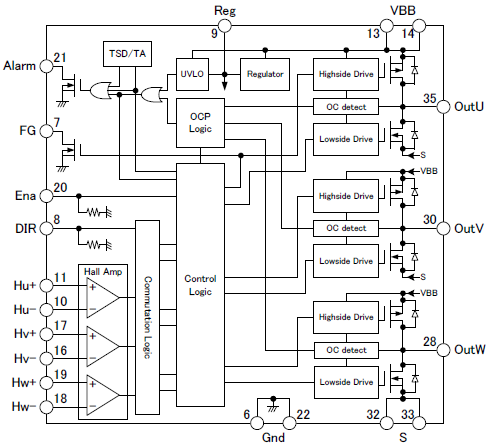

内部框图

内部框图

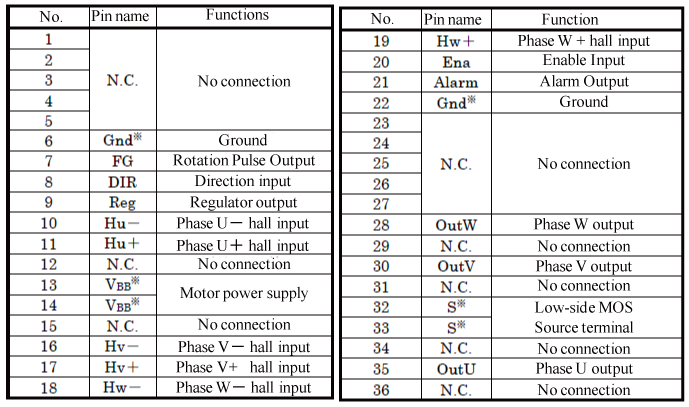

端子连接图

端子连接图
