开发中
SAM212M05AF1
封装名 : DIP30
RoHS : YES
设计支持
特性
- AQG324标准
- 无铅（符合RoHS）
- 绝缘耐压2500V（1分）保证
- 内置热敏电阻
- 内置自举电路二极管
- 可对应CMOS(3.3V、5V系)输入
- 异常信号输出(保护电路动作时)
- Shut down信号输入
- 过电流保护保持时间可调
- 保护功能
电源低电压保护
VBx端子(UVLO_VBx)：自动恢复
VCCL端子(UVLO_VCCL)：自动恢复
过电流保护功能(OCP)：自动恢复
应用
用于电动车（xEV）高压辅机系统的三相马达驱动- 电动压缩机
- 电动油泵
- 电动水泵 等
主要规格
| 输出耐压 | 1200 V |
|---|---|
| 输出电流 | 5 A |
| 电源电压 | 25.00 V |
| 耗散功率 | 115.3 W |
| 结温 | -40～175 ℃（IGBT、续流二极管） |
| 工作环境温度 | -40～125℃ |
| 保护功能 | UVLO, OCP |
| 功率输出引脚 | IGBT |
| 质量 (Typ.) | 23 g |
| 车载品对应 | YES |
典型电路示例
内部框图

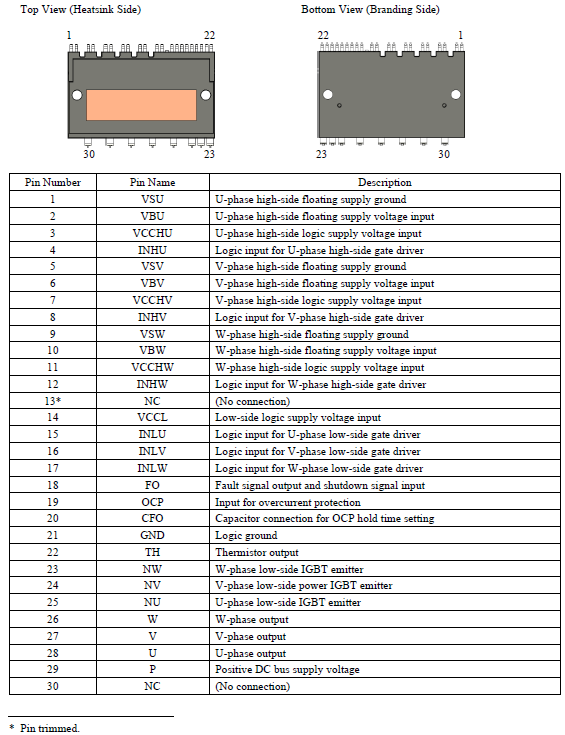

端子连接图
外形图
