量产中

SAM265M50AA1

规格书(862KB)


封装图

封装名：DIP30

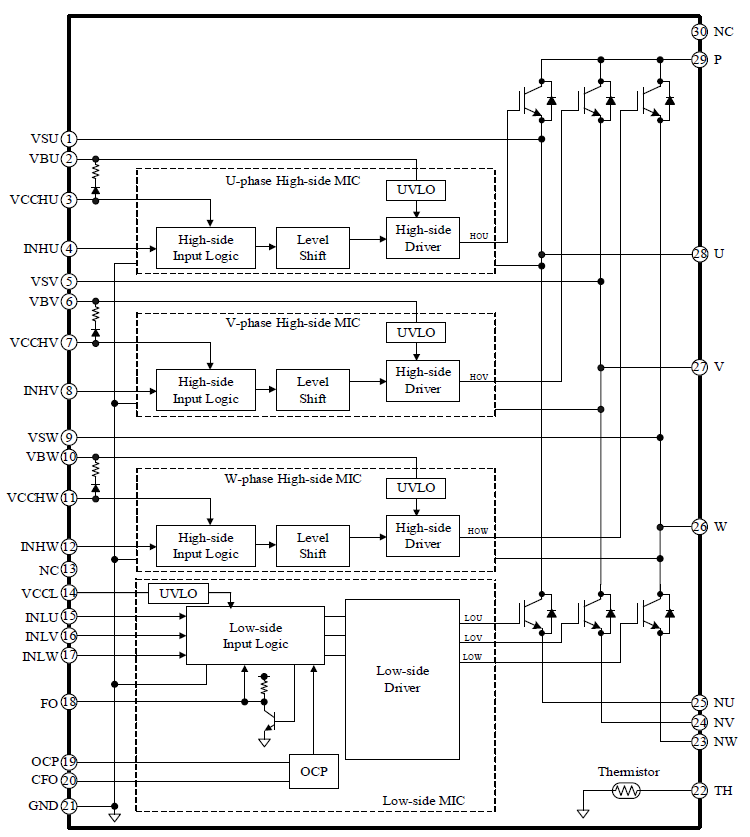

SAM265Mx0AA1系列是一款三相无刷电机驱动。将输出开关元件，前置驱动，具有限制电阻的自举二极管和用于温度检测的热敏电阻集于一个封装之内。最适用于车载高压辅助设备系统的三相马达驱动。

设计支持

相关资料

■应用手册
■其他

一覧表示

关闭

特性

    • AEC-Q100标准
    • 无铅（符合RoHS）
    • 绝缘耐压2500V（1分）保证
    • 内置热敏电阻
    • 内置自举电路二极管
    • 可对应CMOS(3.3V、5V系)输入
    • 异常信号输出(保护电路动作时)
    • Shut down信号输入
    • 过电流保护保持时间可调
    • 保护功能
      电源低电压保护
      VBx端子(UVLO_VBx)：自动恢复
      VCCL端子(UVLO_VCCL)：自动恢复
      过电流保护功能(OCP)：自动恢复

应用

    混合动力汽车（HEV）和纯电动汽车（EV）等，高压辅机系统的三相马达驱动
    • 电动压缩机
    • 电动油泵等

主要规格

主电源电压 650 V
输出电流 50 A
电源电压 25.00 V
耗散功率 125 W
结温 -40～150 ℃
工作环境温度 -40～125 ℃
保护功能 UVLO, OCP
功率输出引脚 IGBT
质量 (Typ.) 23 g

备注

VCESICPart Number
650 V30 ASAM265M30AA1
50 ASAM265M50AA1

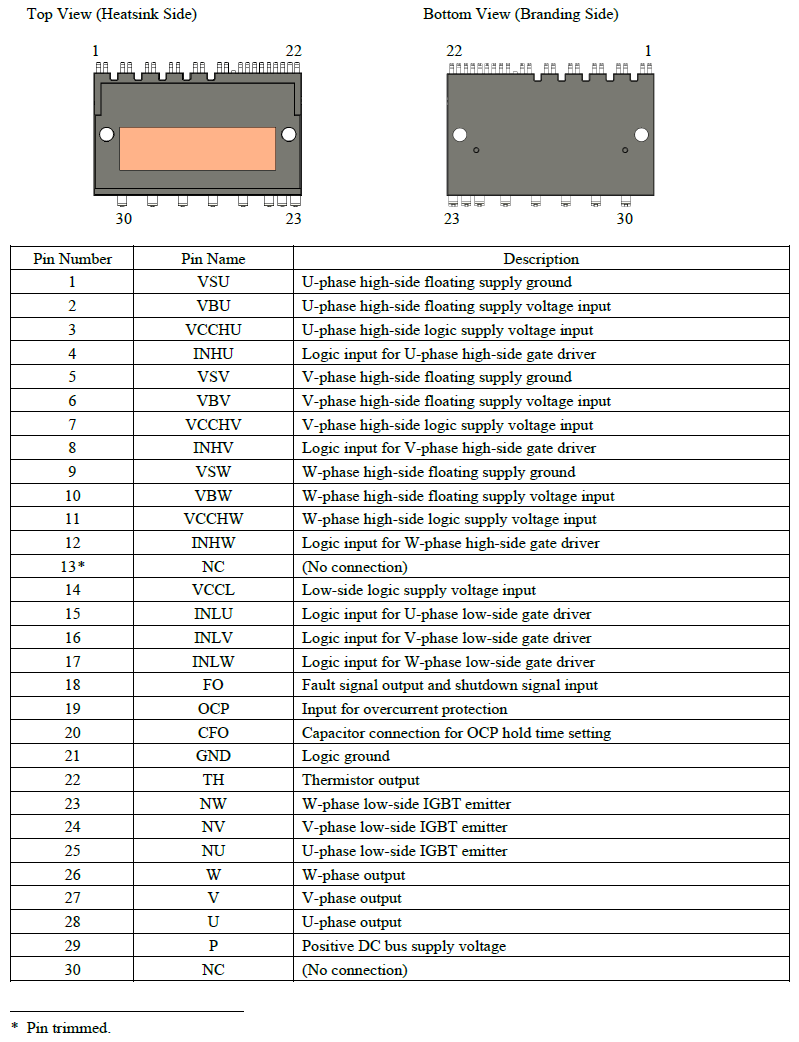

端子连接图

端子连接图

外形图

外形图
