新產品

SSC3S927A

封装图

封装名 : SOP18 (无第3, 17引脚)

RoHS : YES

规格书(991KB)
网上销售库存查询

SSC3S927A是内置High-Side功率MOSFET的浮地驱动电路，LLC电流谐振型电源控制IC（SMZ*方式）。搭载有待机、死区时间自动调整、共振偏离检测等丰富的功能。因此，构成元件少，性价比高，小型化，高效率，低噪声的电源系统就能够容易的构成。
*SMZ：Soft-switched Multi-resonant Zero Current switch
（所有开关区域都执行软开关操作）

资料下载

特性

    • 无铅（符合RoHS）
    • 根据外部信号大小，切换成待机功能
      – 轻负载时的输出功率：PO = 150 mW（PIN = 0.27 W）
      – 待机动作：间隙振荡动作
      – Soft ON/Soft OFF功能：抑制变压器的声音
    • 软启动功能
    • 电流谐振偏离检测功能
    • 复位检测功能
    • 死区时间自动调整功能
    • 内置启动回路
    • X-Cap放电功能
    • 保护功能
      – 输入电压保护功能
      输入过压保护功能（HVP）：自动恢复
      输入低压保护功能(UVP)：自动恢复
      – High-Side驱动UVLO保护：自动恢复
      – 过电流保护(OCP)：自动恢复，检测漏极电流的峰值，2阶段的保护动作
      – 过负载保护(OLP)：自动恢复
      – 过电压保护(OVP)：自动恢复
      – REG过电压保护(REG_OVP)：自动恢复
      – 过热保护(TSD)：自动恢复

应用

  • 数字家电：TV等
  • OA机器：伺服、多功能打印机等
  • 产业机器
  • 通信设备
    等各种电子机器用开关电

主要规格

控制方式 电流谐振型
类型 控制器
输出电力
RDS(ON) (max.)
VDSS (min.)
VCC (max.) 35 V
振荡频率(typ.) 31.5～300 kHz
OCP 有
OLP 自动恢复
OVP 自动恢复
Brown in/out 有
TSD 自动恢复
无负载功耗
质量 (Typ.) 0.27 g
车载品对应 NO

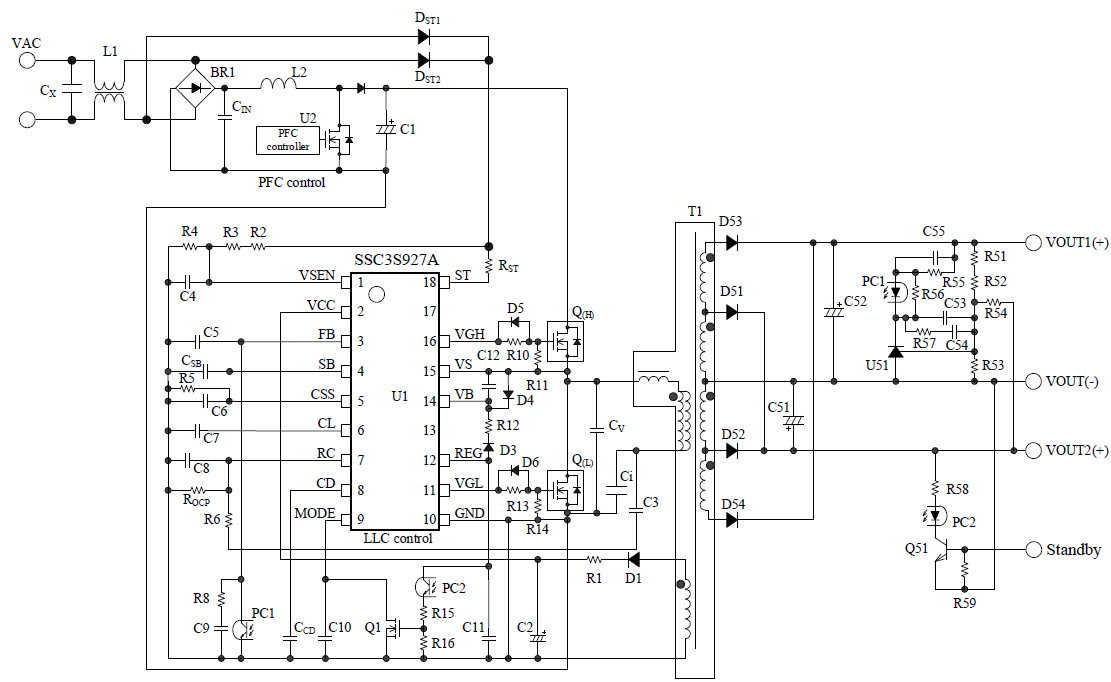

典型电路示例

典型电路示例

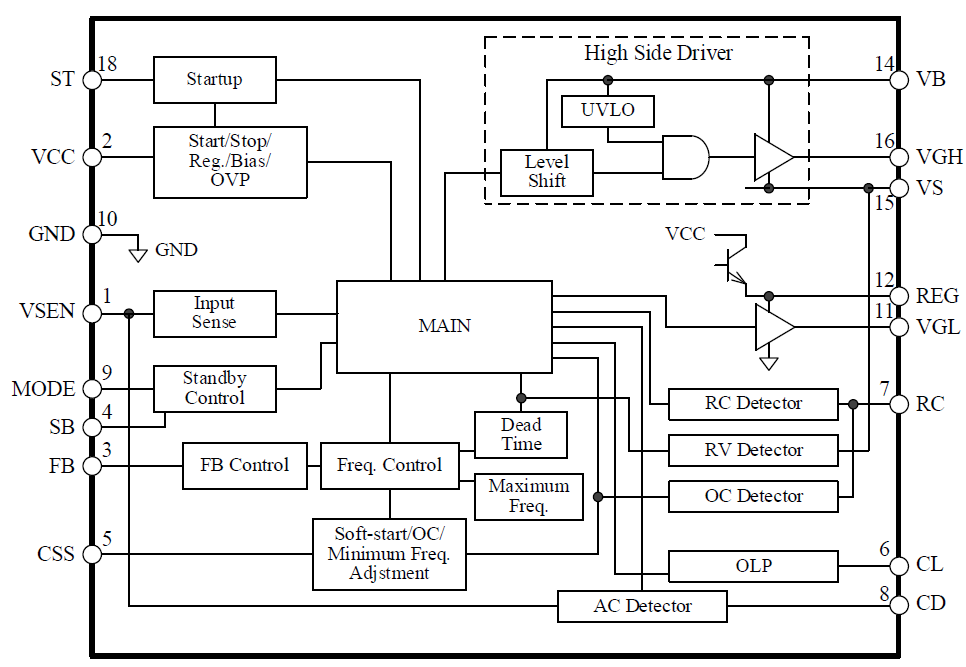

内部框图

内部框图

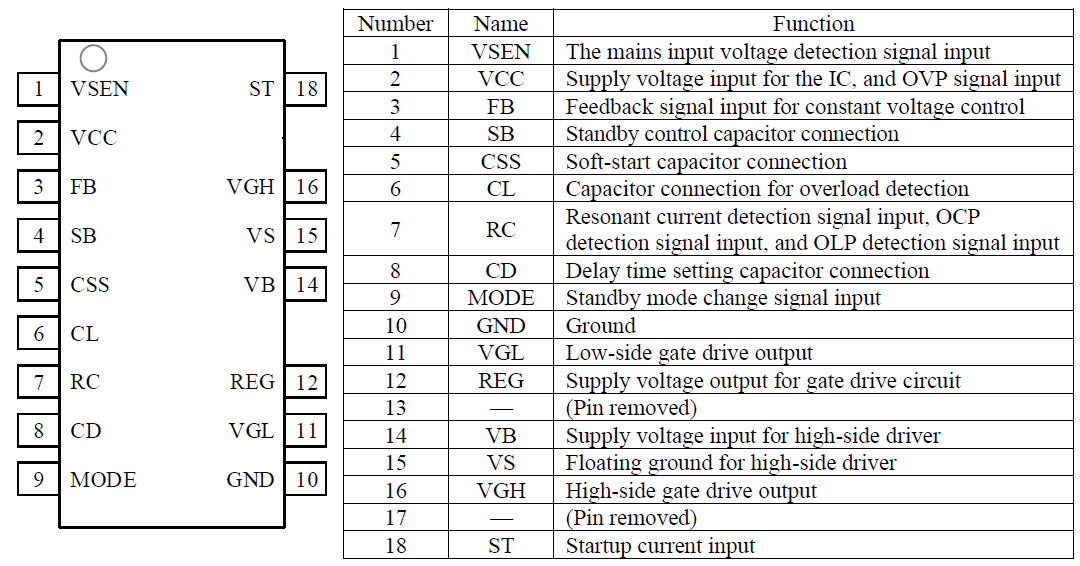

端子连接图

端子连接图
