販売終了

SPI-7215M

パッケージ図

パッケージ名 : HSOP16

RoHS : YES

データシート(1.1MB)

2 相ステッピングモータ・バイポーラ駆動用IC で、モータ電源電圧36Ｖ(max)／モータ電流±1.5A（SPI-7215M），±1.0A（SPI-7210M）まで対応可能です。
SPI-7210Mシリーズは、2 相励磁～W1－2 相励磁に対応した製品です。

データダウンロード

設計サポート

  • 技術資料

技術資料

特長

    ・電源電圧：VBB=8V～30V
    ・Logic電圧：VCC=3V～5.5V
    ・出力電流：IO=1.0A(max)SPI-7210M　1.5A(max) SPI-7215M
    ・他励式PWM電流制御方式
    ・2相/1-2/W1-2相励磁対応
    ・外付け部品が少ない
    ・TSD＆UVLO保護回路搭載
    ・SOIC16Pinパッケージ使用

アプリケーション

MFP、ATM、アミューズ

主要特性

励磁方式 W1-2相
最大電源電圧 30 V
出力電流 1.50 A
オン抵抗 0.40 Ω
入力方式 フェイズイン
OCP 無
UVLO 有
TSD 有
同時オン防止機能 有
質量 (Typ.)

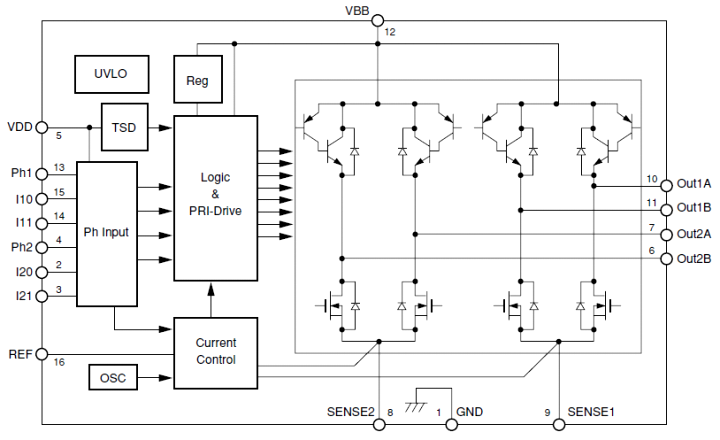

ブロックダイアグラム

ブロックダイアグラム
