質の高いあかりを提供する超高演色LED SEP1A・SEP2Aシリーズ


演色AAA色評価用蛍光ランプと同等の性能を持つ照明器具をLEDで実現

超高演色LEDご紹介動画 (1分54秒)

サンケン電気YouTubeチャンネル

SEP1A・SEP2Aシリーズは、平均演色評価数 Ra だけでなく、特殊演色評価数 Ri まで規定した高演色LEDデバイスです。これにより、色評価用演色AAA蛍光ランプと同等性能の照明機器がLEDを使って実現できます。
独自の演色性向上技術で開発されたSEP1Aシリーズは、高演色を達成しつつ、業界最高クラス(1)の発光効率を維持できるため、AAA蛍光ランプと比較すると2倍以上の省エネ効果(2)を達成しています。そのため、高い演色性が求められる、タスクライト、美術館、博物館などの照明機器の光源にもご使用いただけます。
さらに、紫外成分を抑え、展示物を変色させにくい効果が期待できるLEDデバイスです。

(1)2022年3月28日現在、当社調べ
(2)照明器具の設計によって省エネ性能は変わります。

幅広い色温度をラインアップ

用途例:オフィス照明、色評価用照明 など

特長

  • ・高い演色性で本来の色を忠実に再現
     5000 K において: Ra = 95(Typ.), Ri = 90(Typ.)
     その他の色温度: Ra = 90(Typ.), Ri = 90(Typ.)
  • ・幅広い色温度の製品をラインアップ:2700K ~ 12000K
  • ・高い発光効率 (例:SEP2AQ1L92 141 lm/W )
  •

用途

・シーリングライト、ダウンライト、間接照明など
     一般家庭照明、オフィス照明、店舗用照明
・繊維、印刷、製造業など
     検査用照明、色評価用照明
・撮影用光源など
     フラッドライト、リングライト

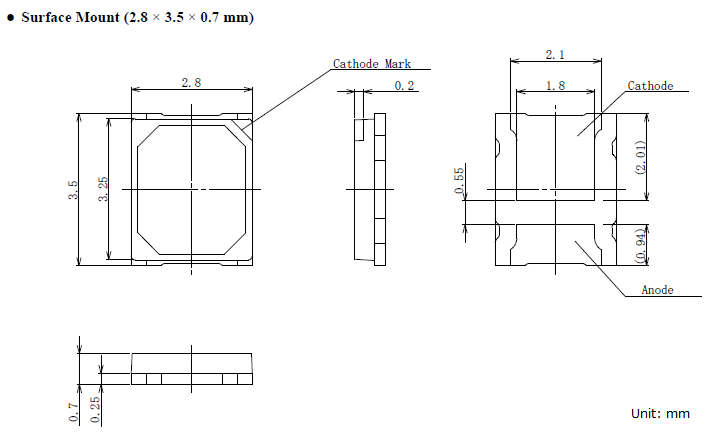

パッケージ

 L×W×H:2.8×3.5×0.7mm
外形図(png)
 ・端子部Pbフリー
 ・高放熱パッケージ   θ(J-S) = 25 °C/W

SEP1Aシリーズ

(条件: IF = 50 mA, TA = 25 ℃)
製品名・データシート色温度
CCT(Typ.)
光束
Φv(Typ.)
発光効率
η(Typ.)
直流順電圧
VF(Typ.)
平均演色評価数
Ra
特殊演色評価数
Ri
SEP1AQ1L92LL 5000 K(3)19.6 lm145 lm / W2.71 V  95以上  (3)   90以上  (3)
SEP1AQ1L92SS 19.6 lm140 lm / W2.81 V

(3) 2つのLEDを組み合わせて使用した場合の特性値。JIS Z 9112における高演色形クラス4、演色AAA相当。


SEP2Aシリーズ<開発中>

(条件: IF = 30 mA, TA = 25 ℃)

製品名色温度
CCT(Typ.)
発光効率
η(Typ.)
直流順電圧
VF(Typ.)
平均演色評価数
Ra(Typ.)
特殊演色評価数
Ri(Typ.)
SEP2AQ1L925000 K141 lm / W5.5 V  95  (4)   90  (4)
SEP2AL1L922700 K124 lm / W
SEP2AE1L92 (準備中)4000 K136 lm / W
SEP2AM1L92 (準備中)6500 K139 lm / W
SEP2AD1L9212000 K131 lm / W

(4) 5000 K においては Ra ≧ 95, Ri ≧ 90


サンプルのご依頼やご質問は下記フォームからご連絡ください。




当社LEDの超高演色化技術

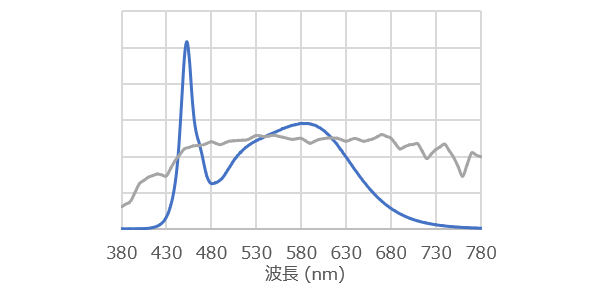

図1. 基準光源と白色LEDのスペクトル

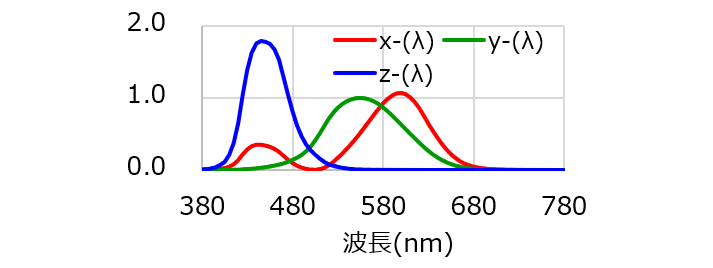

図2. 等色関数

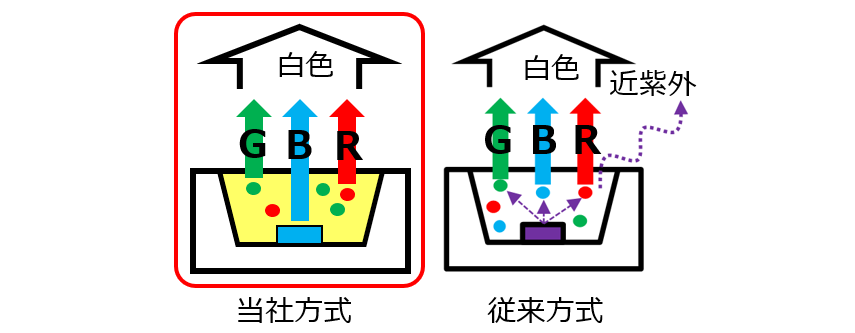

図3. 演色性向上方式の違い

演色性と発光効率はトレードオフの関係にあります。
太陽光に対応した基準光源(図1)のように、フラットなスペクトルにすることで演色性を高めることができますが、それには多くの種類の蛍光体を必要とします。蛍光体の種類が増えると光の変換効率が低下し、結果として発光効率が下がるためです。

当社はそのトレードオフを改善するために以下の技術を開発しました。

  • ヒトの色覚を表す等色関数(図2)の原理をシミュレーションに加えることで、励起光および蛍光体構成を最適化。演色性と発光効率のトレードオフを改善。
          幅広い色温度でRiまで規定した超高演色を実現
          5000Kにおいて:Ra ≧ 95、 Ri ≧ 90
          その他色温度において:Ra = 90 (typ.)、 Ri = 90 (Typ.)
  • 励起光に長波長の青色LEDチップを採用することで、蛍光体の光変換効率を改善。透過光も活用し、発光効率を向上。
          141 lm/W (SEP2AQ1L92)

また、長波長の青色LEDチップを採用したことにより紫外成分を抑制。展示物の変色を抑える光になっています。(図3)

日本印刷学会推奨規格を達成 色評価に最適な演色性

光源がものを照らしたときのものの見え方の性質を「演色性」といいます。
そしてその演色性を測る指標が「演色評価数」です。

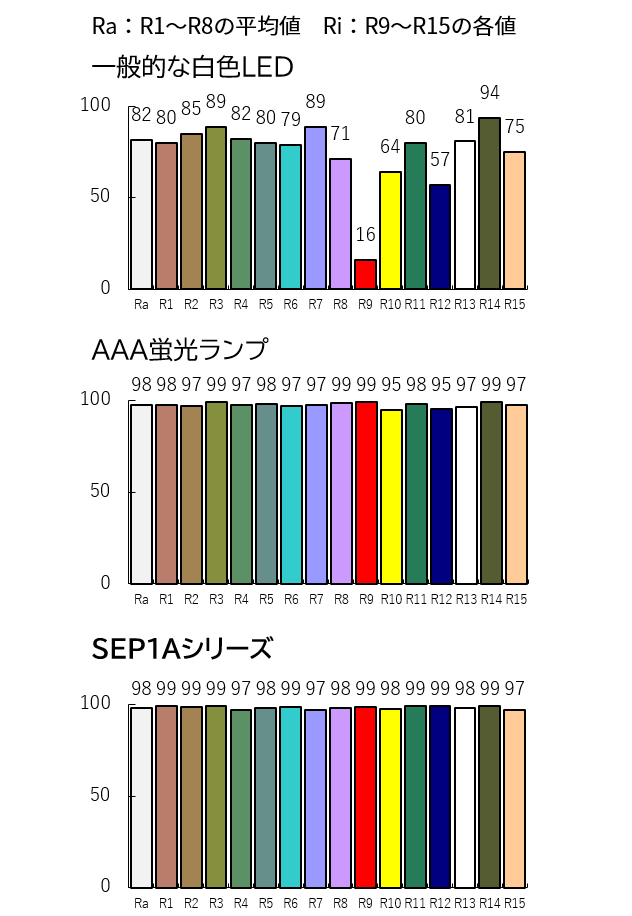

太陽光(基準光源)で照らした際の見え方を100点満点とした指標であり、中間色系の試験色R1からR8の平均値が「Ra(平均演色評価数)」、原色系を含む試験色R9からR15の各値が「Ri(特殊演色評価数)」です。

演色評価数として使用されるのはRaが一般的ですが、実際はRaが高くても原色系のRiが低いと色の再現度は低くなるため、SEP1A・SEP2AシリーズではRiにおいても高い数値を追求しました。
SEP1A・SEP2Aシリーズは、Ra = 95 (typ.)、Ri = 90 (typ.)と、高い演色性を実現しています。

特に5000Kの製品(SEP1Aシリーズ、SEP2AQ1L92)は日本印刷学会の推奨規格を達成した、演色AAAの色評価用蛍光ランプと同等の演色性を持つLEDデバイスです(下表参照)。
原色系も含め幅広い色を忠実に再現できる色検査に最適な光源です。

日本印刷学会推奨規格、演色AAA色評価用蛍光ランプ、超高演色LED SEP1Aシリーズの実測値との比較



超高演色で幅広いラインアップ 用途例:ウェルネス照明

幅広い色温度をラインアップし様々な組み合わせが可能

近年、ウェルネス(5)やHCL(6)などの観点から、あかりの質にこだわった人に優しい照明が広まっています。

【照明の応用例】

  • あかりの色や明るさが、自然光のように時間と共に変化する照明
  • 色彩などを思いどおりに調整できる照明機器
  • 体内リズムと光のシンクロを利用して、サーカディアンリズムを整える照明

SEP2Aシリーズは、2700K~12000Kと幅広い色温度の製品をラインアップしています。
異なる色温度のLEDを組み合わせることで、シーンに合わせてあかりの色を変化させるといった照明機器への応用が可能です。


(5) ウェルネス:より良く生きようとする生活態度のこと。WHO(世界保健機構)による「健康」の定義よりもさらに広い視野でとらえた健康観。
(6) HCL (Human Centric Lighting):健康をサポートし、安全で・快適・便利なあかり。
(一般社団法人 日本照明工業会HPより https://www.jlma.or.jp/led-navi/contents/cont43_cslandhcl.htm


超高演色で高効率 用途例:色検査用照明

SEP1Aシリーズは、日本印刷学会の推奨規格を達成しており、演色AAAの色評価用蛍光ランプと同等の性能を持つ照明をLEDを使って実現できます。

さらに、142 lm / W (SEP1Aシリーズ)という業界最高クラス(1)の発光効率は、演色AAA色評価用蛍光ランプと比較すると2倍以上の省エネ効果(7)を達成します。

色の評価など、色の再現性が重要な検査環境に使用する照明の光源に最適です。

(7) 照明器具の設計によって省エネ性能は変わります。

演色AAA色評価用ランプとSEP1Aシリーズとの見え方の比較

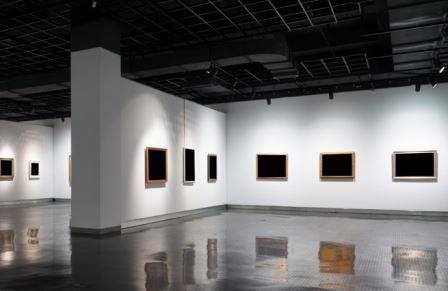

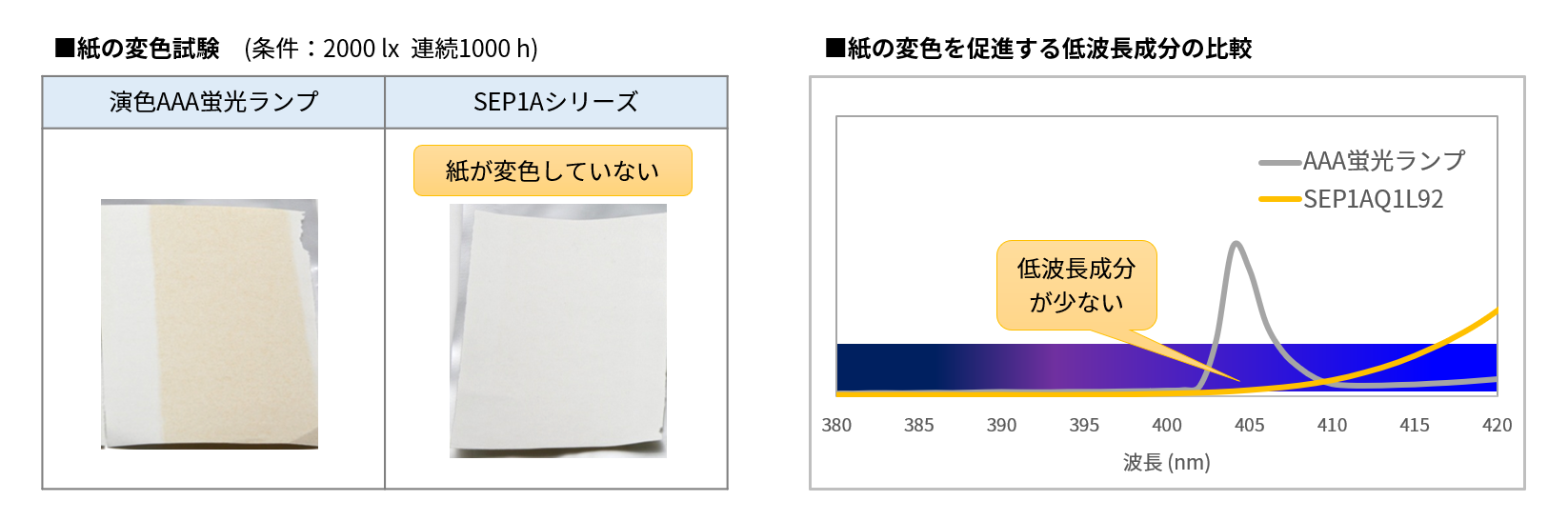

自然光に近いが照らした物を変色させにくい 用途例:展示物照明

演色AAA蛍光ランプに含まれる短波長の青色成分は、展示物を変色させる原因になります。

SEP1A・SEP2Aシリーズは、独自の演色性向上技術を用い長波長の青色LEDチップと組み合わせることで、高い演色性を維持しつつ、展示物を変色させにくい光を実現しました。

写真や美術品などの展示物の照明機器にご使用いただくと、展示物が持つ本来の色を忠実に再現しながら、演色AAA蛍光ランプより展示品の変色を抑えることができます。
