新製品情報

あらゆる負荷領域で効率が高いコンパクトな電源を実現【STR3W400MXDシリーズ】

2024/02/09

製品カテゴリ: IC > パワーマネージメントIC > AC/DCコンバータIC


STR3W400MXDシリーズは、負荷に応じて最適に発振周波数を制御するグリーンモード制御を搭載したAC/DCコンバータICです。負荷に応じて発振周波数を低減してパワーMOSFETのスイッチング損失を削減し、あらゆる負荷領域で効率が高い電源を実現します。
ErP指令などで軽~中負荷時の効率規制が求められる用途に最適です。
パッケージはTO220F-6Lを採用しており、コンパクトでコストパフォーマンスに優れた電源を容易に構成することができます。

    特長
    全負荷範囲の効率を改善
  • グリーンモード制御:軽負荷時の発振周波数を下げて損失を低減
  • ステップドライブ制御:2次側整流ダイオードのVRMを従来より低く設定可能
    →低VF
  • 無負荷時入力電力:<30 mW
  • 保護機能
  • OCP:パルス・バイ・パルス
  • OLP:自動復帰
  • OVP/TSD:自動復帰
  • AC入力過電圧保護機能(HVP):自動復帰
  • ブラウンイン・ブラウンアウト機能:自動復帰

STR3W400MXDシリーズ プロモーション資料

製品概要

製品名・データシートfOSCMOSFETPOUT(Open Frame)
VDSSRDS(ON) (Max.)AC230 Vユニバーサル
STR3W422MXD* 65 kHz700 V2.8 Ω60 W40 W
STR3W424MXD 1.4 Ω110 W70 W
STR3W426MXD* 1.0 Ω130 W80 W

* 開発中(2024年2月現在)



産業機器向け小型高圧3相モータ用ドライバ 【SAM265M50BS3, SAM212M05BF1, SAM212M10BF1】

2023/12/22

製品カテゴリ: IC > モータドライバIC > 高圧3相ブラシレスDCモータドライバ

産業機器向け高圧3相ブラシレスモータドライバ SAM265M50BS3(650 V/ 50 A)、SAM212M05BF1(1200 V/ 5 A)SAM212M10BF1(1200 V/ 10 A)の3製品を量産開始しました。
既存のSAM2シリーズに産業機器向けの1200 V耐圧品が加わり、より幅広く高耐圧用途にもお使いいただけます。

アプリケーション

産業用途の大型機器向け3相モータ駆動
  • パッケージエアコン用コンプレッサ
  • 汎用インバータ
  • サーボモータ など

SAM2シリーズは、出力スイッチング素子、プリドライバ、制限抵抗付きブートストラップダイオードおよび温度検出用サーミスタを1パッケージにしたオールインワン型のIPMです。ドライバICの小型化やパワーチップの高密度実装技術により、内蔵するデバイスは従来製品そのままに、パッケージサイズを当社比で20%以上削減しました。
さらに、高い温度検出精度と低ノイズを実現しており、基板面積の小型化だけでなく、高信頼性の実現や、高圧回路設計の簡易化にも貢献します。
▶SAM2シリーズ特設ページ
▶SAM2シリーズプロモーションシート

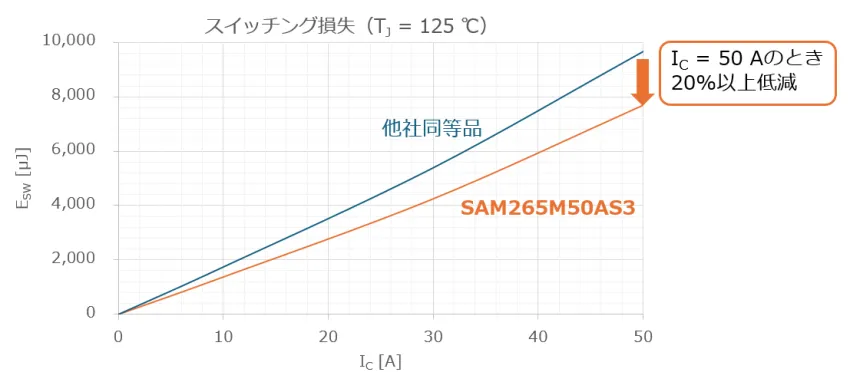

SAM2シリーズ 製品ラインアップ

車載向け製品は産業機器用途でもご使用いただけます

製品名・データシートVCESICVCE(SAT)(Typ.)推奨用途
SAM265M30AA1 650 V30 A1.70 V車載
SAM265M50AS3*650 V50 A1.80 V車載
SAM265M50BS3 650 V50 A1.70 V産業機器
SAM212M05BF1 1200 V5 A1.25 V産業機器
SAM212M10BF1 1200 V10 A1.60 V産業機器
SAM212M15BF1*1200 V15 A1.70 V産業機器

* 開発中(2023年12月現在)


電源の小型化に貢献 LLC 電流共振型電源用制御IC【SSC3S937】

2023/11/27

製品カテゴリ: IC > パワーマネージメントIC > AC/DCコンバータIC

SSC3S937は、ハイサイドのパワーMOSFETをドライブするフローティングドライブ回路を内蔵した、LLCタイプの電流共振型アナログ制御の電源用コントロールICです。

スタンバイ機能、デッドタイム自動調整機能や共振外れ検出機能など、充実した保護機能を搭載しています。これにより、構成部品が少なく、コストパフォーマンスの高い、小型、高効率、低ノイズな電源システムを容易に構成することができます。

500 W以下の各種電子機器用スイッチング電源に最適です。

    特長
  • 軽負荷時の効率向上:Xコンデンサ放電機能(AC入力モード)により、放電用の抵抗不要
  • スタンバイ機能搭載:補助電源不要
  • デッドタイム検出コンデンサ内蔵:高圧コンデンサ不要
  • ピーク負荷対応:過電流保護動作範囲拡大により、定常動作範囲が拡大

  • SSC3S937 製品詳細
    SSC3S937 プロモーション資料


白物家電向け全負荷領域高効率PWMスイッチング電源用パワーIC 【STR6A124MV】

2023/11/17

製品カテゴリ: IC > パワーマネージメントIC > AC/DCコンバータIC

STR6A100xV/xVDシリーズは、ステップドライブ機能、グリーンモード機能、スタンバイ動作点調整機能を備え、軽負荷から重負荷まで全領域で高効率な電源が実現できる絶縁型PWMスイッチング電源用パワーICです。

新たに、スーパージャンクションMOSFETと電流モードPWM制御ICを1パッケージにしたSTR6A124MVの量産を開始しました。
従来の小型DIP8パッケージのまま、シリーズで最も大きな33Wの出力電力*に対応します。
高機能な冷蔵庫、ルームエアコン用途に最適です。
* ユニバーサル入力設計、オープンフレームでの測定条件時

STR6A100xV/xVD プロモーション資料

グリーンモード紹介動画

製品概要

製品名foscMOSFETPOUT(アダプタ)POUT(オープンフレーム)OVP、TSD
動作
VDSSRDS(ON)AC230VUniversalAC230VUniversal
STR6A124MV
65 kHz700 V1.4 Ω (max.)29 W23 W46 W33 Wラッチ


3相ブラシレスモータ用ディスクリートモジュール 【SMA5146】

2023/10/13

製品カテゴリ: ディスクリート > ディスクリートモジュール > アレイ

SMA5146は、高圧3相ブラシレスDCモータ向けのMOSFETアレイです。
定格電流1.5 AのSMA5145(既存品)に、2.5AのSMA5146がラインアップに加わり、より幅広いアプリケーションにご利用いただけます。

3相インバータ回路用に低オン抵抗のNチャネルパワーMOSFETを6個内蔵しています。
パッケージは小型SIP12パッケージを採用しています。

これにより、個々のMOSFETで構成するよりも基板の実装面積を削減できます。
さらには、取付け工数の削減や信頼性の向上にも寄与します。

小型化や低コスト化が求められる家電製品などのファンモータの駆動に最適です。

特長

  • 3つのハーフブリッジ回路内蔵
  • NチャネルパワーMOSFET(500 V)を6個内蔵
  • 低オン抵抗
  • SIP12パッケージ
    基板実装面積:31 mm × 4 mm (Typ.) 高さ12.6 mm (Typ.)
  • 端子部Pbフリー(RoHS対応)

アプリケーション

3相ブラシレスDCモータ駆動
  • エアコン
  • 空気清浄機 など

製品仕様

製品名・データシートV(BR)DSSIDRDS(ON) (Max.)trr (Typ.)PD*
SMA5145 500 V1.5 A4.0 Ω75 ns28 W
SMA5146 500 V2.5 A2.4 Ω75 ns28 W

* TC = 25 ℃、全素子動作時


低ノイズ 温度モニタ機能搭載高圧3相モータドライバ 【SIM6895M】

2023/09/26

製品カテゴリ: IC > モータドライバ > 高圧3相ブラシレスDCモータドライバ

白物家電向け高圧3相モータドライバ SIM6895Mの量産を開始しました。

SIM689xMシリーズは、出力素子、プリドライブ回路、ブートストラップ回路(ダイオードと抵抗)を1パッケージにした高電圧3相モータドライバICです。ユニバーサル入力規格を必要とする低容量から中容量のモータのインバータシステムを最適に制御できます。

SIM6895Mは、出力素子にIGBTを採用し、定格電流は5Aです。低損失タイプの従来品SIM6892Mのスイッチング特性を調整し、低ノイズ化した製品です。従来よりもノイズレベルを抑えた製品がラインアップに追加され、設計時の選択の幅が更に広くなりました。

アプリケーション

低キャリア周波数の使用条件に最適
・冷蔵庫のコンプレッサ駆動
高キャリア周波数でもノイズ対策に最適
・洗濯乾燥機のファン・ポンプ駆動
・エアコンのファンモータ駆動
・空気清浄機のファンモータ駆動

SIM689xMシリーズ 製品ラインアップ

出力耐圧出力素子出力電流製品名・データシート備考
600 VパワーMOSFET2.5 ASIM6891MD* 低スイッチング損失
2.5 ASIM6891MDN* 低ノイズ
5 ASIM6893M
IGBT + FRD3 ASIM6896M
5 ASIM6892M 低スイッチング損失
5 ASIM6895M 低ノイズ
10 ASIM6897M

* 開発中(2023年9月現在)


純緑色 表面実装型LED 【SEP1D1419DTA】

2023/05/25

製品カテゴリ: LED> 可視光LED> 表面実装型LED(フラットタイプ)

SEP1D1419DTAは、純緑色の表面実装型LEDです。
静電気保護のため、保護ダイオードが搭載されています。

アプリケーション
  • ・車載インテリア
  • ・スイッチ
  • ・インジケータ など

製品詳細はこちら
SEP1D1419DTA

10極DCモータ対応 正弦波駆動 高圧3相ブラシレスDCモータドライバ【SX68128MB】

2023/03/03

製品カテゴリ: IC > モータドライバIC > 高圧3相ブラシレスDCモータドライバ

SX68128MBは10極DCモータに対応した正弦波駆動方式の高圧3相モータ用ドライバです。
10極DCモータの回転信号は15パルスですが、従来の8極DCモータは12パルスであるため、通常であれば新規にシステム設計が必要となります。
SX68128MBは、10極DCモータにおいて12パルスの回転信号を出力できるため、従来の8極DCモータのシステムを変更することなく10極DCモータを駆動できます。

薄型のSOP36パッケージに、制御用IC、ゲート駆動用IC、および3相分の出力素子とブートストラップダイオードを内蔵しており、モータ駆動回路の構成部品を大幅に削減できます。これにより、駆動回路の信頼性が向上するだけでなく、低容量な駆動回路を容易に構成できます。
また、ホール素子およびホールIC 入力に対応しています。

エアコンのファンモータ駆動、空気清浄機・扇風機のファンモータ駆動など、ユニバーサル入力仕様の低~中容量モータのインバータ制御に最適です。


製品概要

製品名・データシートVDSSIDRDS(ON)回転パルス信号
SX68128MB 600 V1.5 A3.6 Ω (max.)2.4 ppr


従来品から体積を40%以上削減 高圧3相モータドライバ【SIM2-151A】

2023/02/01

製品カテゴリ: IC > モータドライバ > 高圧3相ブラシレスDCモータドライバ

SIM2-151Aは、出力素子、プリドライバおよび制限抵抗付きブートストラップダイオードを1パッケージにした、高圧3相モータドライバです。
小型のDIP40パッケージで、冷蔵庫やエアコンのコンプレッサ駆動の用途に適しています。

パワー素子の低損失化に加え、高放熱を実現できるDBC(Direct Bonding Copper)構造を採用することで、当社従来パッケージからモールド体積を40%以上削減しました。
15A対応の高圧モータドライバ製品として業界最小クラス*です。 体積を削減する一方、放熱性は従来パッケージと同等を維持しています。

詳細は下記の特集ページをご覧ください。
従来品から体積を40%以上削減 高圧3相モータドライバ【SIM2-151A】

製品概要

製品名・データシートVCESIC出力素子VCE(SAT)(Typ.)熱抵抗
SIM2-151A 600 V15 AFS-IGBT+FRD1.6 V3.6 ℃/W

SIM2-151A プロモーション資料

*2023年1月20日現在 当社調べ


3相ブラシレスモータ用ディスクリートモジュール 【SMA5145】

2023/01/13

製品カテゴリ: ディスクリート > ディスクリートモジュール > アレイ

SMA5145は、高圧3相ブラシレスDCモータ向けのMOSFETアレイです。
3相インバータ回路用に低オン抵抗のNチャネルパワーMOSFETを6個内蔵しています。
パッケージは小型SIP12パッケージを採用しています。

これにより、個々のMOSFETで構成するよりも基板の実装面積を削減できます。
さらには、取付け工数の削減や信頼性の向上にも寄与します。

小型化や低コスト化が求められる家電製品などのファンモータの駆動に最適です。

特長

  • 3つのハーフブリッジ回路内蔵
  • NチャネルパワーMOSFET(500 V)を6個内蔵
  • 低オン抵抗
  • SIP12パッケージ
    基板実装面積:31 mm × 4 mm (Typ.) 高さ12.6 mm (Typ.)
  • 端子部Pbフリー(RoHS対応)

アプリケーション

3相ブラシレスDCモータ駆動
  • エアコン
  • 空気清浄機 など

SMA5145 プロモーション資料

製品仕様

製品名・データシートV(BR)DSSIDRDS(ON) (Max.)trr (Typ.)PD*
SMA5145 500 V1.5 A4.0 Ω75 ns28 W

* TC = 25 ℃、全素子動作時


高調波規制対応 1コンバータ高力率LEDドライバ【LC5581AS, LC5581LS】

2022/11/28

製品カテゴリ: IC > パワーマネージメントIC > LEDドライバ

擬似共振方式を採用したLED照明用制御IC LC5581AS、LC5581LSの量産を開始しました。
入力に電解コンデンサを使用しない1コンバータ方式で、軽負荷動作時でも高調波規制(IEC 61000-3-2 Class C)に対応可能です。
平均電流制御方式を採用することで高力率を実現し、さらに擬似共振動作により高効率で低ノイズな電源を実現できます。また、PWM方式でも動作可能です。
高耐圧800Vの起動回路を搭載しており、800VクラスのパワーMOSFETを使用できるため、入力電圧の不安定な地域でも壊れにくい安全な電源を構成することができます。
また、外部から電圧を印加して調光するアナログ調光機能とスタンバイ機能を搭載しています。アプリケーションに応じて、フライバック方式の絶縁回路と非絶縁回路、非絶縁コンバータ回路に対応可能です。
過電圧保護検出時の動作が自動復帰タイプのLC5581ASと、ラッチタイプのLC5581LSの2種類のラインアップを用意しています。

アプリケーション

・LED照明機器
・LED電球 など

LC5581AS, LC5581LSプロモーション資料

製品ラインアップ

製品名・データシート動作モード起動回路 VST過電流保護過負荷保護過電圧保護
LC5581AS PWM (60kHz) /
擬似共振
800 Vパルス・バイ・
パルス
自動復帰自動復帰
LC5581LS ラッチ

トレンチ構造で大電流・小型 ショットキダイオード【FMESシリーズ】

2022/10/21

製品カテゴリ: ディスクリート > ダイオード > ショットキダイオード

大電流ショットキダイオード、FMESシリーズの量産を開始しました。
トレンチ構造を採用したことでチップサイズを当社従来製品から約50%削減し、40A電流品を小型TO220Fパッケージで提供できるようになりました。
さらに、高温時の漏れ電流H・IRを大幅に低減しました。熱暴走温度の臨界点が他社同等品よりも高く、余裕のある熱設計が可能です。

※FMES-24010において当社調べ


アプリケーション

大電流用途の電源などの整流回路に最適
・白物家電(エアコン、冷蔵庫など)
・AV機器(テレビなど)
・産業機器
・アダプタ など

FMESシリーズ プロモーション資料

FMESシリーズ 製品ラインアップ

製品名 VRM IF (AV) VF (Max.)
(IF=IF(AV))
IR (Max.)
(VR=VRM)
H・IR (Max.)
(VR=VRM、TJ=150℃)
SPICEモデル
FMES-21010 100 V 10 A 0.85 V 35 μA 18 mA
FMES-22010 100 V 20 A 0.85 V 70 μA 35 mA
FMES-23010 100 V 30 A 0.85 V 100 μA 50 mA
FMES-24010 100 V 40 A 0.85 V 150 μA 75 mA

フルデジタル制御 ブリッジレスPFC内蔵 LLC電流共振電源用コントロールIC【MD6751】

2022/10/14

製品カテゴリ: デジタル制御>デジタルパワーマネージメントIC


MD6751は、ブリッジレスPFC制御とLLCタイプの電流共振制御を内蔵した、フルデジタル制御の電源ICです。
PFC部は連続モードで、入力電圧や負荷に応じて最適な周波数で制御します。
LLC部は、外付けのハイサイドパワーMOSFETをドライブするフローティングドライブ回路を内蔵し、電流共振外れ検出機能など充実した保護機能を搭載しています。さらに、オートスタンバイ機能を搭載しています。
デジタル制御により、アプリケーションに応じて最適な設定ができます。従来のアナログ制御回路よりも構成部品が少なくなり、コストパフォーマンスの高い、高効率、低ノイズな電源システムを容易に構成することができます。

アプリケーション

以下のような各種電子機器用大電力スイッチング電源
  • ・AV機器
  • ・OA機器(サーバー、多機能プリンタなど)
  • ・産業機器
  • ・通信機器

製品詳細はこちら
MD6751製品詳細
プロモーションシートはこちら
MD6751 プロモーションシート

PWMオフラインスイッチング電源用パワーIC
【STR6A100xV/xVD シリーズ】

2022/09/22

製品カテゴリ: IC > パワーマネージメントIC > AC/DCコンバータIC

STR6A100xV/xVD シリーズは、パワーMOSFETと電流モード型PWM制御ICを1パッケージにしたPWM型スイッチング電源用パワーICです。
全負荷範囲の効率を向上するため、負荷に応じて自動的にグリーンモード、バースト発振モードに切り替えます。
充実した保護機能により、構成部品が少なく、コストパフォーマンスの高い電源システムを容易に構成できます。
この度、STR6A161HVの量産を開始しラインアップを拡充しました。

STR6Aシリーズラインアップ

アプリケーション

  • 白物家電
  • OA機器
  • AV機器
  • 産業機器
  • その他SMPS

関連ページはこちら
STR6Aシリーズ
STR6A161HV詳細


全負荷領域高効率 グリーンモード搭載AC/DCコンバータIC 【STR6S161HXD】

2022/07/01

製品カテゴリ: IC > パワーマネージメントIC > AC/DCコンバータIC

電流モード型PWM制御ICとパワーMOSFETを1パッケージにした、PWM型スイッチング電源用AC/DCコンバータIC STR6S161HXDの量産を開始しました。
スタンバイ時の消費電力を軽減するバースト発振動作に加え、低~中負荷領域の効率を向上するグリーンモードを搭載することで、全負荷領域での高効率を実現しています。
また、過電圧保護(HVP)とブラウンイン・ブラウンアウトという2種類のAC入力電圧保護機能を搭載しており、電源事情の不安定な地域でも安全な電源を設計することが可能です。アバランシェエネルギー耐量が保証された700V耐圧のパワーMOSFETを内蔵しています。
さらに、幅の広い端子を備えた新パッケージを採用したことで放熱性を7%向上しています。

アプリケーション

・白物家電
・小型家電(掃除機、調理用家電 など)
・小型アダプター
・バッテリーチャージャー
・産業機器補助電源 など

▶STR6S161HXD製品詳細
▶STR6S161HXDプロモーション資料

車載対応 小型高圧3相モータ用ドライバ 【SAM265M30AA1/50AA1】

2022/06/02

製品カテゴリ: 車載用IC > 車載用 モータドライバ > 車載用 高圧3相ブラシレスDCモータドライバ

車載対応 小型高圧3相モータ用ドライバ SAM265M30AA1およびSAM265M50AA1の量産を開始しました。
SAM2シリーズは、出力スイッチング素子、プリドライバ、制限抵抗付きブートストラップダイオードおよび温度検出用サーミスタを1パッケージにした、3相ブラシレスモータ用ドライバです。
ドライバICの小型化やパワーチップの高密度実装技術により、内蔵するデバイスは従来製品そのままに、パッケージサイズを当社比で20%以上削減しました。 さらに、業界最高クラス(2022年5月1日現在、当社調べ)の温度検出精度と低ノイズを実現しており、基板面積の小型化だけでなく、高信頼性の実現や、高圧回路設計の簡易化にも貢献する製品です。

アプリケーション

ハイブリッド自動車(HEV)や電気自動車(EV)などの
高圧補機システムの3相モータ駆動
・電動コンプレッサ
・電動オイルポンプなど

▶SAM2シリーズ特設ページ
▶SAM2シリーズプロモーションシート

SAM2シリーズ 製品ラインアップ

車載向け製品は産業機器用途でもご使用いただけます

製品名・データシートVCESICVCE(SAT)(Typ.)推奨用途パッケージ
SAM265M30AA1 650 V30 A1.7 V車載
SAM2パッケージ
LF2540, LF2541
SAM265M50AA1 650 V50 A1.7 V車載
SAM265M50BS3* 650 V50 A1.7 V(TBD)産業機器
SAM212M10BS1* 1200 V10 A1.7 V産業機器

* 開発中(2022年5月現在)


低ノイズ高速整流ダイオード【CTXRシリーズ】

2022/05/02

製品カテゴリ: ディスクリート > ダイオード > 高速整流ダイオード

CTXRシリーズは、スイッチング特性に優れた低ノイズ高速整流ダイオードです。耐圧は600V、電流定格は20A~60 Aをラインアップしています。大電流用途のPFC回路などに最適です。
PDFプロモーションシート

特徴

  • ターンオフ時のリンギングが少なく、低ノイズ
  • スイッチング損失が小さく高効率
  • 漏れ電流(H∙IR)が少なく、熱暴走限界温度が高い
  • 端子部Pb フリー(RoHS 対応)

用途

  • PFC回路(CCM)
  • テレビ、エアコン など

パッケージ VRM
(V)
IF(AV)
(A)
製品名 VF(typ.)
(V)
trr(typ.)
(ns)
H・IR
(typ.)*
(mA)
TO247-2L
to247-2l
600 30 CTXR-5306S 2.2 50 0.6
40 CTXR-5406S 2.2 55 0.8
60 CTXR-5606S 2.2 60 1.2
*600V/150℃

業界最高クラス※の演色性Ra、Ri 超高演色LEDデバイス【SEP1Aシリーズ】

2022/03/29

製品カテゴリ: LED> 可視光LED> 表面実装型LED(フラットタイプ)

SEP1Aシリーズは、平均演色評価数Raだけでなく、特殊演色評価数Riまで規定した高演色LEDデバイスです。
これにより、色評価用 演色AAA蛍光ランプと同等の性能を持つ照明器具がLEDを使って実現できます。独自の演色性向上技術で開発されたSEP1Aシリーズは、高演色を達成しつつ、業界最高クラスの発光効率を維持できるため、AAA蛍光ランプと比較しても2倍以上の省エネ効果を達成しています。これにより、高い演色性が求められる、タスクライト、美術館・博物館などの照明機器の光源にもご使用いただけます。さらに、紫外成分を抑え、展示物を変色させにくい効果が期待できるLEDデバイスです。
※ 2022年3月28日現在、当社調べ
※ 照明器具の設計によって省エネ性能は変わります。

製品の特長

(SEP1AQ1L92SSとSEP1AQ1L92LLを組み合わせて使用した場合の特性値)
  • 平均演色評価数:Ra ≧ 95
  • 特殊演色評価数:Ri ≧ 90 (i = 9~15)
  • 高発光効率(142 lm/W)
  • 紫外光を抑制し、展示物の変色を抑える光

製品ラインアップ

 SEP1Aシリーズラインアップ

外形:L×W×H: 2.8×3.5×0.7mm

SEP1A外形


アプリケーション

以下のような産業機器、住宅、施設向けLED照明
  • 色評価用ランプ
  • スポットライト
  • 直管形LEDランプ
  • シーリングライト
  • ダウンライト など

製品詳細はこちら
SEP1AL1L92LL
SEP1AL1L92SS
特集ページはこちら
質の高いあかりを提供する超高演色LED SEP1A・SEP2Aシリーズ

製品のお問い合わせやご相談はこちら

ご希望の製品がラインアップから見つからない場合もお気軽にお問い合わせください。
