パッケージ名 : ZIP23（放熱フィン付）
RoHS : YES
設計サポート
- 技術資料
技術資料
特長
- ・主電源電圧VBB：46Vmax(実使用範囲：10V～44V)
・Logic電源電圧VDD：3V～5.5V対応
・出力電流 Io(max)：2A
・Clock入力方式(シーケンサ内蔵)
・モーター電流を検出する検出抵抗を内蔵
・OFF時間固定の自励式PWM電流制御を採用
・モーターホールド時の異音を防止する同期PWM機能搭載
・待機時の消費電流を低減するSleep機能を搭載
・モーターコイルオープン／ショート保護および過熱保護を内蔵
アプリケーション
・コピー機・プリンタ
・各種製造装置
主要特性
| 励磁方式 | 2相/1-2相 |
|---|---|
| 最大電源電圧 | 44 V |
| 出力電流 | 2.0 A |
| オン抵抗 | 0.25 Ω |
| 入力方式 | クロックイン |
| OCP | 有 |
| TSD | 有 |
| 同時オン防止機能 | 有 |
| コイルオープン | あり |
| 質量 (Typ.) | |
| 電装品対応 |
ブロックダイアグラム

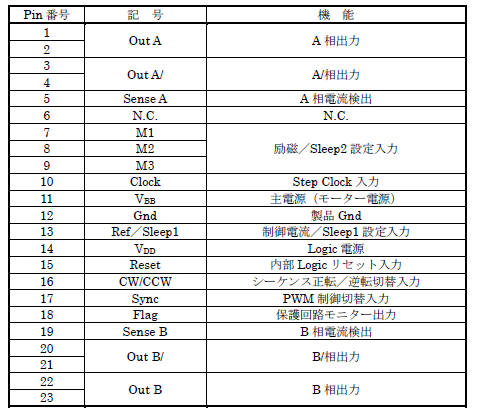

各端子機能
外形図
