量産中

STA7130MPR

パッケージ図

パッケージ名:ZIP18

梱包仕様

本製品は、オフ時間固定の自励式PWM定電流制御を行う2相ユニポーラ駆動用モータドライバです。
電流検出抵抗を内蔵しつつも小型ZIPパッケージ(STA)を採用し、周辺部品や実装面積を削減できます。
更に過熱時やモータ異常時(コイルショート&オープン)に働く保護機能を搭載しています。
なお、「電流定格」によるシリーズ化をしていますので、ご使用するモータ電流に応じて選定できます。

設計サポート

関連ドキュメント

■アプリケーションノート
■その他

もっと見る

閉じる

特長

    ・電流検出抵抗及び保護回路を内蔵
    ・主電源電圧VBB:46V(max)実使用:10V~44V
    ・出力電流Io : 1A, 1.5A, 2A(最大設定電流)をラインアップ
    ・Clock入力方式マイクロステップ駆動対応(シーケンサ内蔵)
    ・自励タイプPWM電流制御方式採用
    ・Hold時のモータ異音を防止する同期チョッピング機能搭載
    ・待機時の消費電流を低減するSleep機能搭載
    ・ZIPタイプ18Pinモールドパッケージ採用(STAパッケージ)

アプリケーション

    ・コピー機
    ・プリンタ
    ・各種製造装置

主要特性

励磁方式 2相/2W1-2相
最大電源電圧 44 V
出力電流 1.0 A
オン抵抗 0.70 Ω
入力方式 クロックイン
OCP
TSD
同時オン防止機能
コイルオープン あり
質量 (Typ.) 2.4 g
電装品対応 NO

ブロックダイアグラム

ブロックダイアグラム

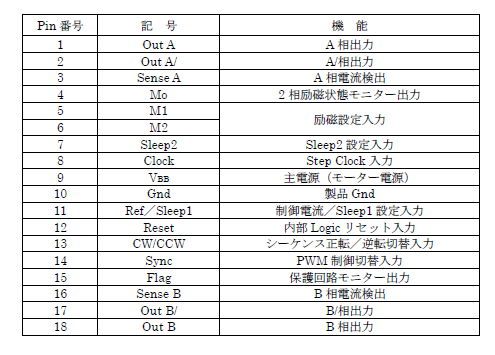

各端子機能

各端子機能

外形図

外形図
