SIM2-202B

パッケージ図

パッケージ名 : DIP40

RoHS : YES

データシート(1.2MB)
WEB販売 在庫確認

SIM2-202Bは、出力素子、プリドライバおよび制限抵抗付きブートストラップダイオードを1パッケージにした、高圧3相モータ用ドライバです。
3シャント方式に対応し、ユニバーサル入力仕様の中容量モータのインバータ制御に最適です。
小型のDIP40パッケージで、出力電流20 Aに対応しています。

データダウンロード

設計サポート

  • 技術資料
  • ツール / モデル
  • 関連情報

技術資料

ツール / モデル

関連情報

特長

    • Pbフリー（RoHS対応）
    • 絶縁耐圧2000 V（1分）保証
      UL申請中（File No.: E118037）
    • 温度モニタ機能搭載
    • ブートストラップダイオード内蔵
      （制限抵抗250 Ω）
    • CMOS（3.3 V、5 V系）入力レベル対応
    • 保護回路動作時エラー信号出力
    • 保護機能
      電源電圧低下保護機能
      　ハイサイド（UVLO_VB）：自動復帰
      　ローサイド（UVLO_VCC）：自動復帰
      過電流保護機能（OCP）：自動復帰
      サーマルシャットダウン：自動復帰、
      ±5 °Cの範囲で動作

アプリケーション

エアコンのコンプレッサ駆動

主要特性

タイプ パワーIC
出力耐圧 600 V
出力電流 20.0 A
RDS(ON) max./
VCE(SAT) typ. 		1.7 V
出力素子 IGBT
入力スレッシュ 3.3/5.0 V
UVLO 有
過電流(OCP or OCL) OCP
温度検知 サーマルシャットダウン
エラー出力 有
3シャント対応 有
ブートストラップダイオード 内蔵
同時オン防止機能 無
Reg出力 無
質量 (Typ.) 6 g
電装品対応 NO

応用回路例

応用回路例

ブロックダイアグラム

ブロックダイアグラム

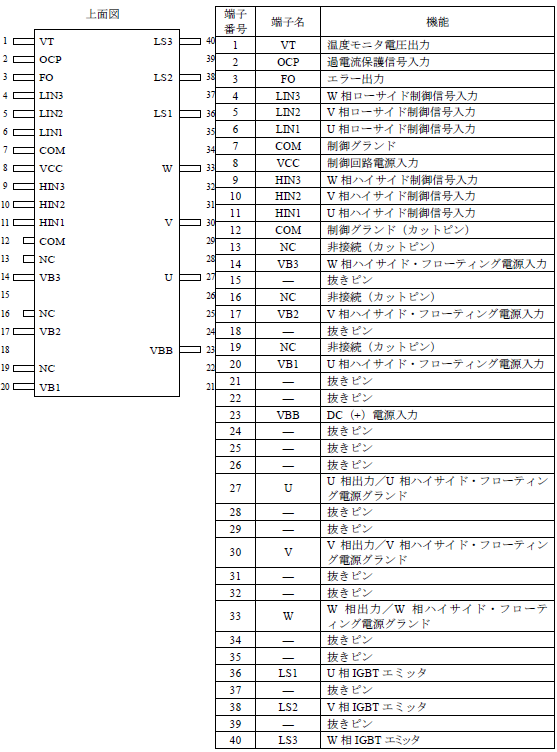

各端子機能
