SX1A5201E1S
パッケージ名 : SOP25
RoHS : YES
SX1A5201E1Sは、出力素子、プリドライブICおよび制限抵抗付きブートストラップダイオードを1パッケージにした、高圧3相モータ用ドライバICです。 ユニバーサル入力仕様の小～中容量モータのインバータ制御に最適です。
データダウンロード
設計サポート
特長
- ・ブートストラップダイオード内蔵
・CMOS（3.3 V、5 V系）入力レベル対応
・端子部Pbフリー（RoHS対応）
・絶縁耐圧1500 V (1分)保証
・保護回路動作時エラー信号出力（FO端子）
・保護機能
過電流保護機能（OCP）：自動復帰
電源電圧低下保護機能
ハイサイド（UVLO_VB）：自動復帰
ローサイド（UVLO_VCC）：自動復帰
サーマルシャットダウン（TSD）：自動復帰
アプリケーション
・エアコンのファンモータ駆動・空気清浄機・扇風機のファンモータ駆動
主要特性
| タイプ | パワーIC |
|---|---|
| 出力耐圧 | 500 V |
| 出力電流 | 1.5 A |
|
RDS(ON) max./ VCE(SAT) typ. |
2.0Ω |
| 出力素子 | MOSFET |
| 入力スレッシュ | 3.3/5.0 V |
| UVLO | 有 |
| 過電流(OCP or OCL) | OCP |
| 温度検知 | サーマルシャットダウン |
| エラー出力 | 有 |
| 3シャント対応 | 無 |
| ブートストラップダイオード | 内蔵 |
| 同時オン防止機能 | 無 |
| Reg出力 | 無 |
| 質量 (Typ.) | |
| 電装品対応 |

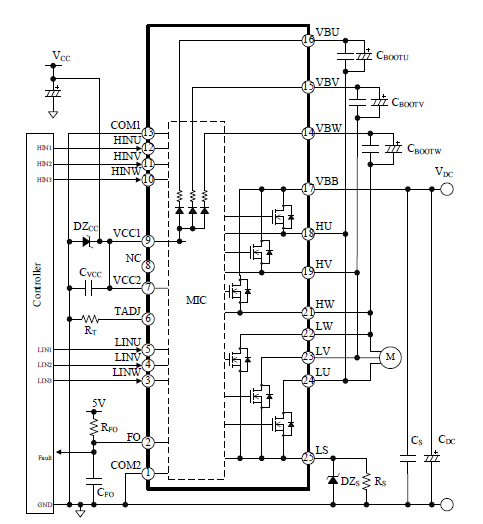

応用回路例

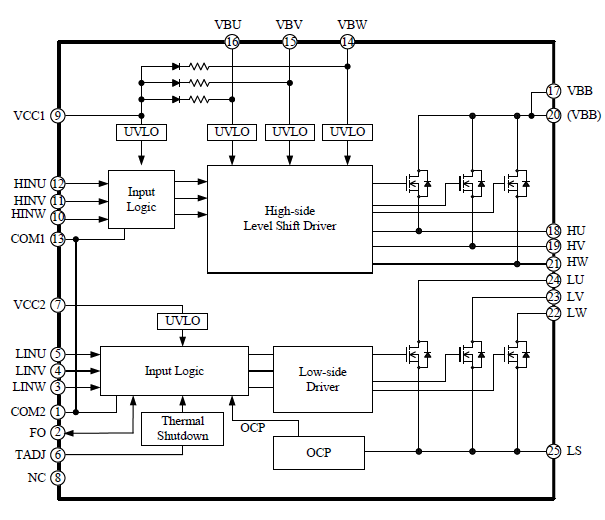

ブロックダイアグラム

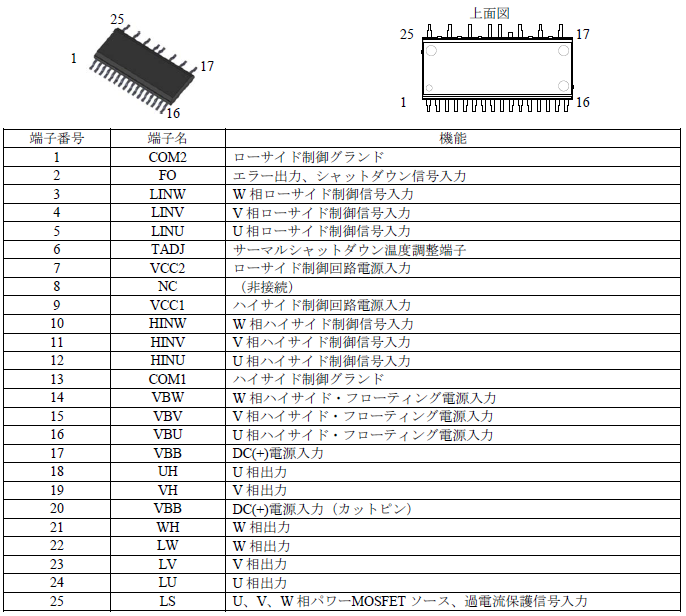

各端子機能
