新規設計非推奨

SX68001MH

パッケージ図

パッケージ名 : SOP36

RoHS : YES

データシート(1.5MB)
WEB販売 在庫確認

SX6800xMHシリーズは、出力素子、プリドライブICおよび制限抵抗付きブートストラップダイオードを1パッケージにした、高圧3相モータ用ドライバICです。 ユニバーサル入力仕様の小～中容量モータのインバータ制御に最適です。

データダウンロード

設計サポート

  • 技術資料
  • ツール / モデル

技術資料

ツール / モデル

特長

    ・ブートストラップダイオード内蔵（制限抵抗60Ω）
    ・CMOS（3.3V、5V系）入力レベル対応
    ・端子部Pbフリー（RoHS対応）
    ・保護回路動作時エラー信号出力（FO端子）
    ・ハイサイドシャットダウン信号入力（SD端子）
    ・保護機能
    　過電流制限機能（OCL）：自動復帰
    　過電流保護機能（OCP）：自動復帰
    　電源電圧低下保護機能
    　　ハイサイド（UVLO_VB）：自動復帰
    　　ローサイド（UVLO_VCC）：自動復帰
    　サーマルシャットダウン（TSD）：自動復帰

アプリケーション

・エアコンのファンモータ駆動
・空気清浄機・扇風機のファンモータ駆動

主要特性

タイプ パワーIC
出力耐圧 250 V
出力電流 2.0 A
RDS(ON) max./
VCE(SAT) typ. 		1.5Ω
出力素子 MOSFET
入力スレッシュ 3.3/5.0 V
UVLO 有
過電流(OCP or OCL) OCP
温度検知 サーマルシャットダウン
エラー出力 有
3シャント対応 無
ブートストラップダイオード 内蔵
同時オン防止機能 無
Reg出力 有
質量 (Typ.)
電装品対応

備考

VDSS IO Part Number
250V 2.0A SX68001MH
500V 2.5A SX68003MH

応用回路例

応用回路例

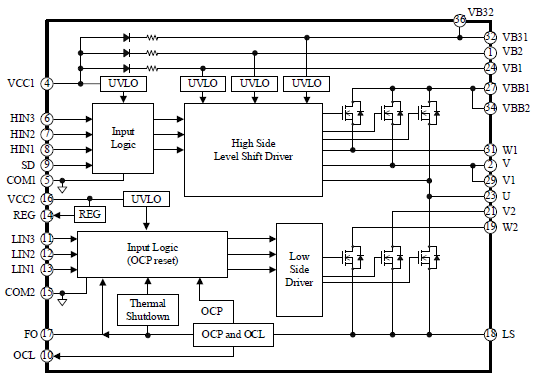

ブロックダイアグラム

ブロックダイアグラム

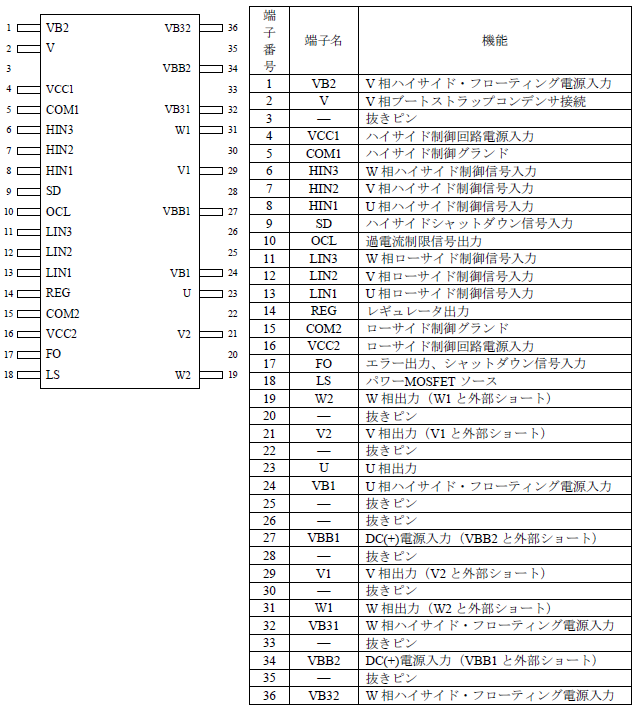

各端子機能

各端子機能

外形図

外形図
