量産中

SX68126M

SX6812xMシリーズは、ホール素子およびホールIC入力に対応した、正弦波駆動方式の高圧3相モータ用ドライバで、高効率で低騒音なモータ制御を提供します。薄型のSOP36パッケージに、制御用IC、ゲート駆動用IC、3相分の出力素子とブートストラップダイオードを内蔵しており、モータ駆動回路の構成部品を大幅に削減できます。これにより、駆動回路の信頼性が向上するだけでなく、低容量な駆動回路を容易に構成できます。ユニバーサル入力仕様の低~中容量モータのインバータ制御に最適です。


デモボードの評価方法および、GUIを用いた進角値のチューニング方法を説明した動画を掲載しています。

特長

    ・低騒音、高効率(正弦電流波形)
    ・部品点数削減
     制限抵抗付きブートストラップダイオード内蔵
    ・端子部Pbフリー(RoHS対応)
    ・ホール素子およびホールIC入力対応
    ・外部信号で、アプリケーションに応じた最適な設定が可能
     – 回転速度
     – 進角値
     – 回転方向
     – モータロック検出有無
    ・5V基準電圧出力
     (ホール素子の駆動などに使用)
    ・保護回路動作時エラー信号出力(FO端子)
    ・保護機能
     – VREG端子電圧低下保護(UVLO_REG)
     – 電源電圧低下保護
       VBx端子(UVLO_VB)
       VCC1端子(UVLO_VCC)
     – 過電流制限(OCL)
     – 過電流保護(OCP)
     – サーマルシャットダウン(TSD)
     – モータロック保護(MLP)
     – 逆回転検出
     – ホール信号異常検出

アプリケーション

    ・エアコンのファンモータ駆動
    ・空気清浄機・扇風機のファンモータ駆動

主要特性

タイプ パワーIC
出力耐圧 600 V
出力電流 1.5 A
RDS(ON) max./
VCE(SAT) typ.
4.2Ω
出力素子 MOSFET
入力スレッシュ ― V
UVLO
過電流(OCP or OCL) OCP/OCL
温度検知 サーマルシャットダウン
エラー出力
3シャント対応
ブートストラップダイオード 内蔵
同時オン防止機能
Reg出力

備考

VDSS IO RDS(ON) (max.) Part Number
600V 1.5A 4.2Ω SX68126M
3.6Ω SX68128M
2.0A 2.5Ω SX68127M

応用回路例

応用回路例

ブロックダイアグラム

ブロックダイアグラム

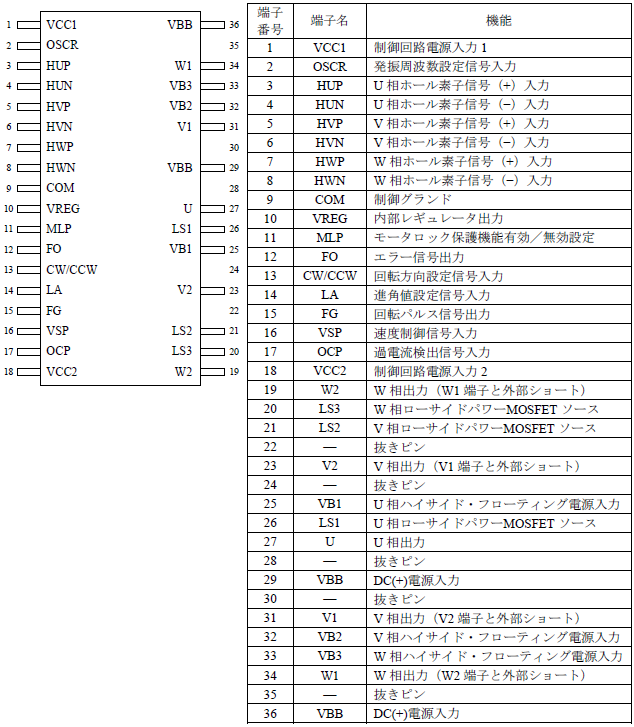

各端子機能

各端子機能

外形図

外形図
