量産中

SI-6633C

パッケージ図

パッケージ名:QFN36

SI-6633Cは3相ブラシレスDCモーター用プリドライバICです。
このデバイスは幅広いNチャネルパワーMOSFETと組み合わせ可能で、30Vまでのモーター電源電圧に対応しています。
120°間隔で配置されたホール素子によって相切り替えを行います。
機能としては、突入電流を抑制するPWM電流制御、過熱シャットダウン、同期整流などを備えています。
同期整流機能では、ボディダイオードの代わりに低オン抵抗のMOSFETで整流を行い、回生時の電力損失を低減できます。
本製品はenable, direction, brake入力を備え、内部PWMによる電流制御が可能です。
又、ロジック出力FGにより、モーターの回転を検出することが可能です。

設計サポート

関連ドキュメント

■アプリケーションノート
■その他

もっと見る

閉じる

特長

    l6素子のNチャンネルMOSFETを駆動
    lホール入力対応
    Ø過電圧保護
    Ø低電圧保護
    Ø過電流保護(天絡、負荷ショート対応)
    Ø過熱保護
    Øロック検知
    Ø貫通電流防止機能
    l異常発生時におけるアラーム出力機能
    l電力損失を低減する同期整流
    lPWM電流制限
    lFG出力
    lスタンバイモード

アプリケーション

    プリンタ、産業機器

主要特性

タイプ
最大電源電圧 38.00 V
出力電流 A
オン抵抗 Ω
通電方式 120°
入力方式
OVP
OCP
UVLO
TSD
STP(同時オン防止機能)
ロック検知

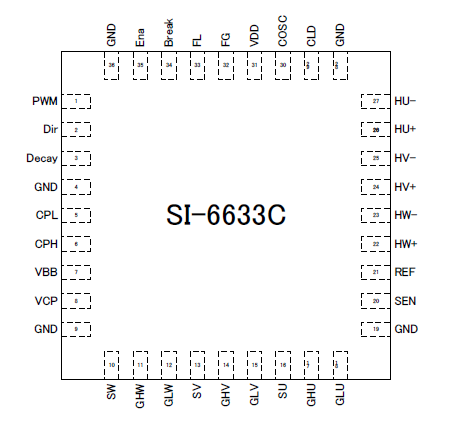

各端子機能

各端子機能
