量産中

SI-6633M

パッケージ図

パッケージ名:QFN36

SI-6633Mは、定格電流が2A(DC)/4A(peak)の3相ブラシレスモーター駆動用ICとして開発しています。
出力素子やそのプリドライバー、PWM制御機能、保護機能などを1チップ/パッケージに搭載したもので、30Vまでのモーター電源電圧に対応しています。

設計サポート

関連ドキュメント

■アプリケーションノート
■その他

もっと見る

閉じる

特長

    Ø動作電源電圧範囲VBB=10~30V
    Øパワー素子搭載、定常定格出力電流IOUT=2A(DC)/4A(peak)
    Øホール素子入力
    Ø下記電流制御機能搭載
    lピーク電流制御型の固定周波数PWM(内部PWM)
    l速度制御信号(アナログ信号)によるPWM制御(外部PWM)
    lロジック入力によるPWM制御(ロジックPWM)
    l過電流保護
    l過電圧保護
    l過熱保護
    l低電圧動作保護
    lモーターロック検知
    ※保護機能動作時のアラーム出力端子を用意
    Øホール入力の状態遷移より生成する回転信号出力端子(FG)を用意
    Ø電力損失を低減する同期整流機能搭載
    Ø同期整流動作(アクティブ/パッシブ)の切り替え機能を搭載
    Øスタンバイモード
    ※各種保護機能によりアブノーマル状態における製品破壊を極力防ぐ設計を行っておりますが、保護機能により製品破壊を防ぐ保証は出来ません。
    セット設計においては、極力アブノーマル状態が発生しないよう考慮願います

アプリケーション

    プリンタ、産業機器

主要特性

タイプ
最大電源電圧 38.00 V
出力電流 4.0 A
オン抵抗 4.0 Ω
通電方式 120°
入力方式
OVP
OCP
UVLO
TSD
STP(同時オン防止機能)
ロック検知

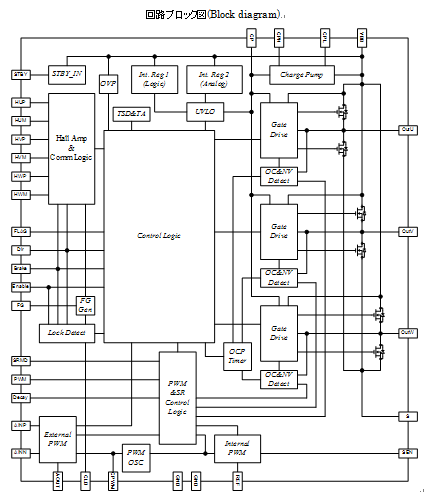

ブロックダイアグラム

ブロックダイアグラム

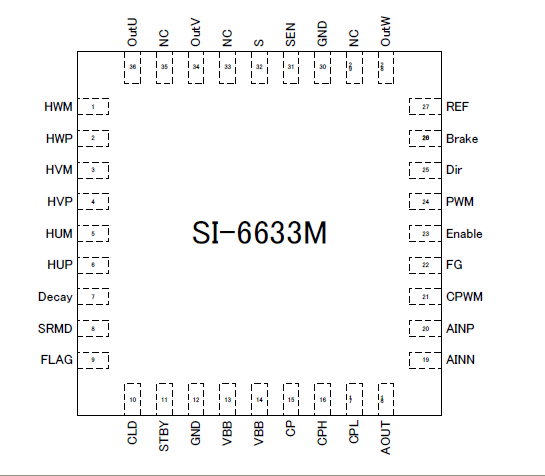

各端子機能

各端子機能
