量産中

SI-7510

5相ステッピングモーター新ペンタゴン駆動専用のコントロールIC です。励磁シーケンス回路を内蔵しているため外部からClock(CL)を入力することでモーターを駆動できます。出力段には、Nch パワーMOS FET アレイを使用し、SI-7510+MOS アレイ×2 の3 パッケージでドライバを構成します。

設計サポート

関連ドキュメント

■アプリケーションノート

もっと見る

閉じる

特長

    ・主電源Vcc1=10V~42V 対応
    ・コントロール電源電圧Vcc2 =3V~5.5V 対応
    ・正転(CW)/逆転(CCW)切替え機能
    ・相励磁(Full)/4-5 相励磁(Half)切替え機能
    ・Enable/Disable 切替え機能Disable 時において内部カウンタは働いているのでClock を入力するとシーケンスは進みます。
    ・ハイサイドドライブ用チャージポンプ回路内蔵本製品は、出力段の構成に全てNch MOS FET を使用します。このため、ハイサイドドライブ用としてチャージポンプ回路を内蔵しています。
    ・外付けRt/Ct による自励方式の定電流制御を採用。
    ・最大出力電流は、ペアで使用するMOS FET アレイの定格で決まります。
      出力電流 Io=6A SLA5073+SLA5074
      出力電流 Io=7A SLA5068+SLA5065

アプリケーション

    5相ステッピングモーター新ペンタゴン駆動専用のコントロールIC です。励磁シーケンス回路を内蔵しているため外部からClock(CL)を入力することでモーターを駆動できます。出力段には、Nch パワーMOS FET アレイを使用し、SI-7510+MOS アレイ×2 の3 パッケージでドライバを構成します。

主要特性

励磁方式 4相/4-5相
最大電源電圧 42.00 V
UVLO
TSD
同時オン防止

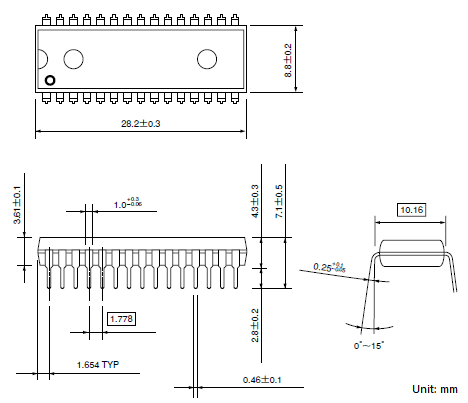

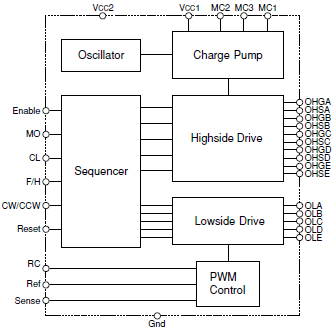

ブロックダイアグラム

ブロックダイアグラム

各端子機能

各端子機能
