SAM470M30AF1
パッケージ名 : DIP27
RoHS : YES
設計サポート
特長
- AQG-324準拠
- Pbフリー（RoHS対応）
- 絶縁耐圧2500 V（1分）保証
- 高放熱DBC（Direct Bonding Copper）基板を採用
- サーミスタ内蔵
- ブートストラップダイオード内蔵
- CMOS（3.3 V、5 V 系）入力レベル対応
- エラー信号出力（保護回路動作時）
- 保護機能
電源電圧低下保護機能
VBx端子（UVLO_VBx）：自動復帰
VCCL端子（UVLO_VCCL）：自動復帰
過電流保護機能（OCP）：自動復帰
アプリケーション
電動車（xEV）の高圧補機システムの3相モータ駆動- 電動コンプレッサ
- 電動オイルポンプ など
主要特性
| 主電源電圧 | 700 V |
|---|---|
| 出力電流 | 30 A |
| 電源電圧 | 20.00 V |
| 許容損失 | 120 W |
| 接合部温度 | -40～175（IGBT、フリーホイールダイオード） |
| 動作時ケース温度 | -40～150 |
| 保護機能 | UVLO, OCP |
| 出力パワー素子 | IGBT |
| 質量 (Typ.) | 15 g |
| 電装品対応 | YES |
備考
| VCES | IC | Part Number |
|---|---|---|
| 700 V | 30 A | SAM470M30AF1 |
| 50 A | SAM470M50AF1 |

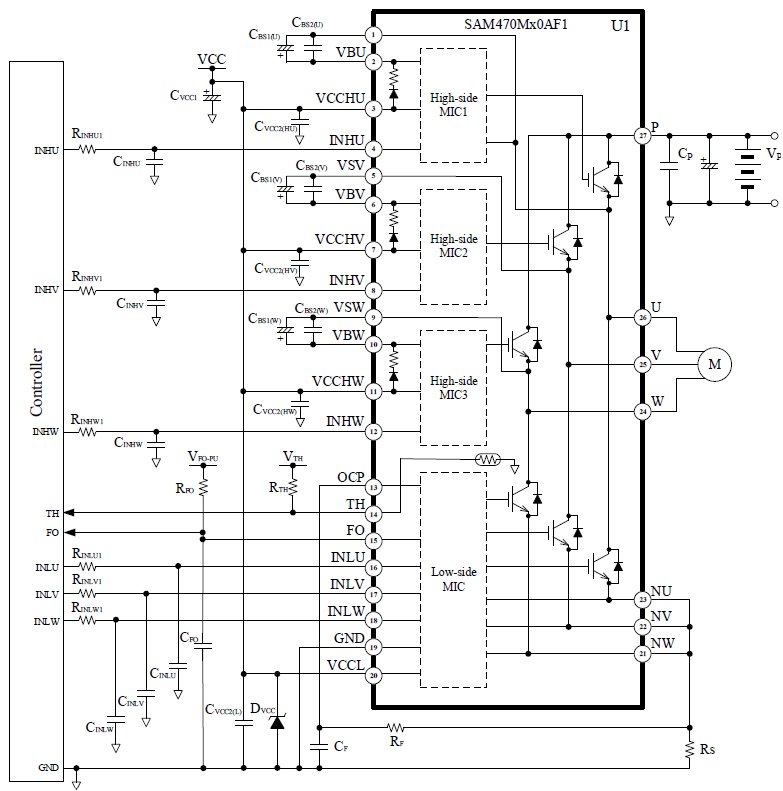

応用回路例

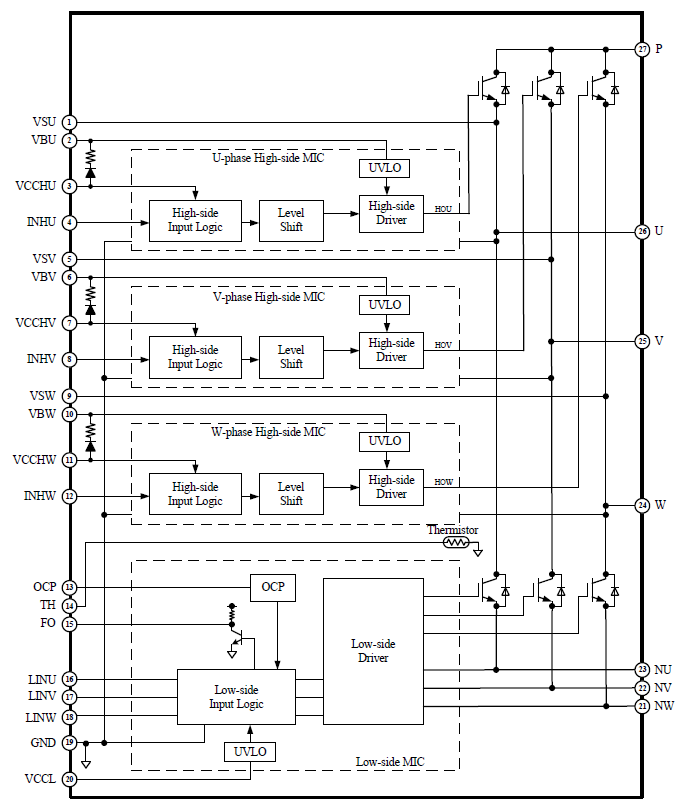

ブロックダイアグラム

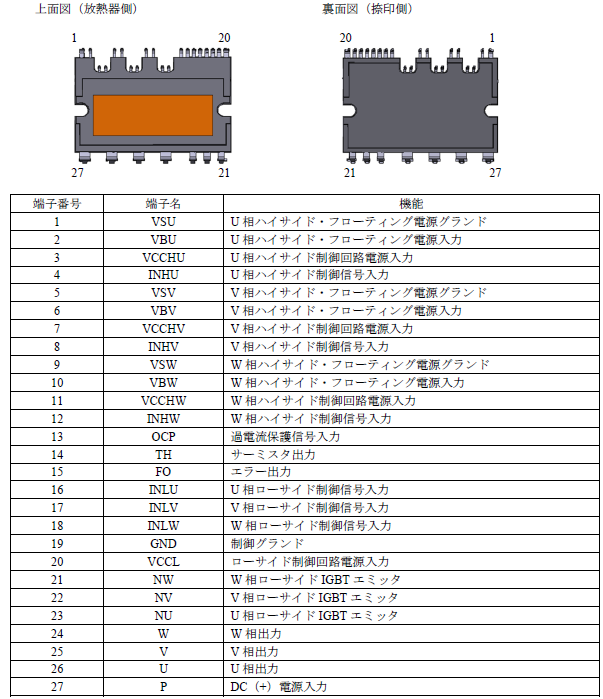

各端子機能
外形図
