新規設計非推奨

SPF7302

パッケージ図

パッケージ名 : HSOP16

RoHS : YES

データシート(1.0MB)

DCブラシドモーター駆動用フルブリッジモータードライバーICです｡2入力により正転/反転/ハイサイドブレーキ/ローサイドブレーキ動作の切り替えを行います｡各パワー素子に過電流保護・電流制限機能を搭載しています｡出力端子オープン検知機能を搭載しています｡

データダウンロード

設計サポート

  • 技術資料

技術資料

特長

    ・パワー素子にDMOS（4 素子）採用
    ・小型パワー面実装パッケージに搭載
    ・過電流保護、電流制限機能搭載
    ・出力オープン検知、低電圧、過入力機能搭載
    ・各種異常動作時DIAG 出力機能

アプリケーション

タンブル・スワールモータードライバ
電子スロットル　～8AモータードライバIC

主要特性

電源電圧 40.00 V
回路電流 7.00 mA
出力電流 3.00 A
出力リーク電流 -1.00 mA
出力オン抵抗 0.3/0.3 Ω
入力電圧 -0.3～6.0 V
許容損失 4.00 W
接合部温度 -40～150 ℃
動作周囲温度 -40～105 ℃
保護回路
質量 (Typ.) 0.87 g
電装品対応 YES

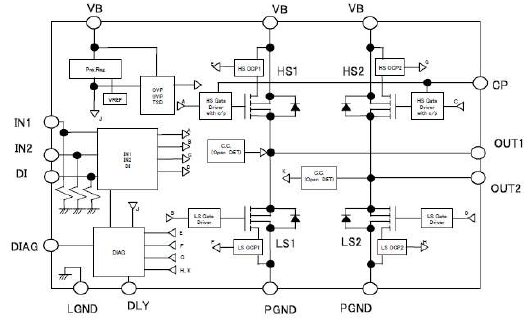

ブロックダイアグラム

ブロックダイアグラム
