新規設計非推奨
SPF7211
パッケージ名 : HSOP24
RoHS : YES
定電流駆動2相ステッピングモータードライバICです｡フルブリッジを2ch内蔵しています｡天落・地絡､低電圧入力遮断､過熱等の各種保護機能を内蔵しています｡また､過負荷・断線を検出するダイアグノーシス機能を内蔵しています｡
データダウンロード
設計サポート
- 技術資料
技術資料
特長
- ・低出力飽和電圧(ハイサイド側:1.5V max､ ローサイド側:0.8V max)
・回生ダイオード内蔵
・スタンバイ機能内蔵・過熱保護､過電流保護､低電圧入力 遮断機能内蔵
・過負荷､断線検出機能内蔵
アプリケーション
AFS用モータ､2輪サブスロットル用主要特性
| 電源電圧 | 40.00 V |
|---|---|
| 回路電流 | 50.00 mA |
| 出力電圧 | 40.00 V |
| 出力電流 | 1.00 A |
| 出力オン抵抗 | 2.3 Ω |
| 入力電圧 | -0.3～15 V |
| 許容損失 | 4.1 W |
| 接合部温度 | 150.00 ℃ |
| 動作周囲温度 | -40～110 ℃ |
| 保護回路 | UVLO, OCP, OPP, TSD |
| 質量 (Typ.) | 1.27 g |

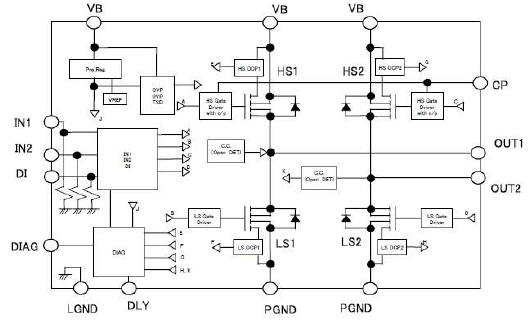

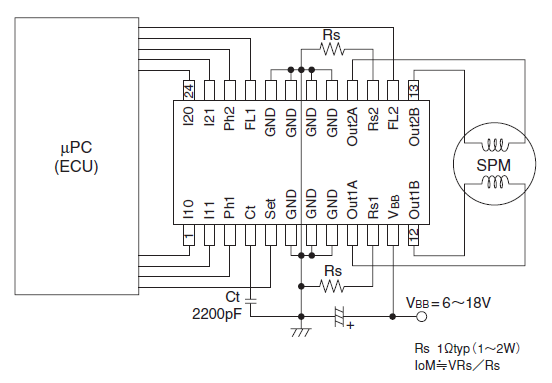

ブロックダイアグラム
各端子機能
