パッケージ名 : SOP18
RoHS : YES
SSC9522Sは、ハイサイド・パワーMOSFETドライブ用のフローティング･ドライブ回路を内蔵した電流共振型(SMZ方式)電源用制御ICです。
デッドタイム自動調整機能や電流共振外れ検出機能など、充実した保護機能により、構成部品が少なく、コストパフォーマンスの高い、高効率・低ノイズな電源システムを容易に構成することができます。
データダウンロード
設計サポート
- 技術資料
特長
- ・ハイサイド・パワーMOSFETのフローティング･ドライブ回路
内蔵
・ソフトスタート機能
・電流共振外れ検出機能（パルス・バイ・パルス）
・デッドタイム自動調整機能
・ブラウンイン・ブラウンアウト機能
・保護機能
- ハイサイド・ドライバUVLO保護
- 外部ラッチ機能
- 過電流保護(OCP)：過電流の状態に応じた3段階の保護
- 過電圧保護(OVP)：ラッチ
- 過負荷保護(OLP)：ラッチ
- 過熱保護(TSD)：ラッチ
アプリケーション
・デジタル家電・OA機器
・産業機器
・通信機器
などの各種電子機器用スイッチング電源
主要特性
| 制御方式 | 電流共振 |
|---|---|
| タイプ | コントローラー |
| 出力電力 | |
| RDS(ON) (max.) | |
| VDSS (min.) | |
| VCC (max.) | 35 V |
| 発振周波数(typ.) | 28.3～300 kHz |
| OCP | 有 |
| OLP | ラッチ |
| OVP | ラッチ |
| ブラウンイン/アウト | 有 |
| TSD | ラッチ |
| 無負荷時消費電力 | |
| 質量 (Typ.) | |
| 電装品対応 |

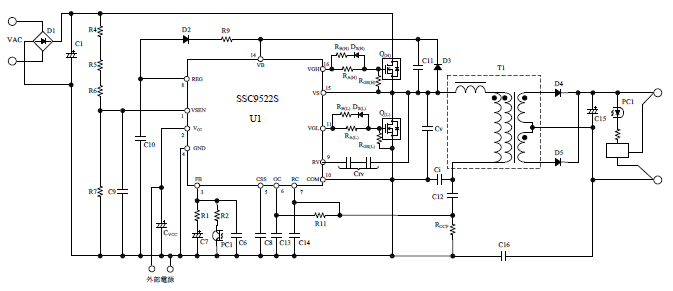

応用回路例

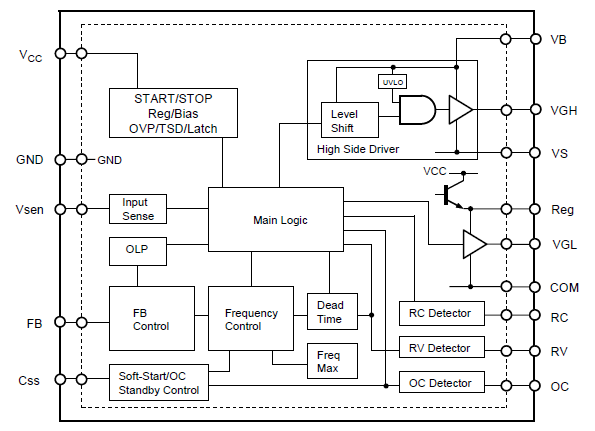

ブロックダイアグラム
各端子機能
シリーズラインアップ
LLC IC
| タイプ | 製品名 | 特長 |
|---|---|---|
| スタンバイ電源外付けタイプ | SSC9522S | 低スタンバイ電力用途に最適 |
| スタンバイ機能搭載タイプ (小型化対応) | SSC3S901 SSC3S902 | 外部スイッチでスタンバイモードに切り替え 2種類の保護動作 (01:自動復帰、02:ラッチ) |
| SSC3S910 SSC3S921 SSC3S927 | オートスタンバイ機能搭載 (21:PFCオンオフ機能、27:PFCオンオフ機能、Xコンデンサ放電機能） |
