パッケージ名 : TO220F-6L
RoHS : YES
STR-W6000Sシリーズは、パワーMOSFETと電流モード型PWM制御ICを1パッケージにしたPWM型スイッチング電源用パワーICです。
低スタンバイ電力に対応するため、オートスタンバイ機能を内蔵し、通常動作時はPWM動作、軽負荷時はバースト動作へ自動的に切り替わります。充実した保護機能により、構成部品が少なく、コストパフォーマンスの高い電源システムを容易に構成できます。
データダウンロード
設計サポート
- 技術資料
特長
- ・電流モードPWM制御
・ブラウンイン・ブラウンアウト機能
・オートスタンバイ機能
無負荷時入力電力PIN < 30 mW
・ 動作モード
通常時動作：PWMモード
軽負荷時動作：バースト発振
・ランダムスイッチング機能
・スロープ補正機能（サブハーモニック発振の防止）
・リーディング・エッジ・ブランキング機能
・バイアスアシスト機能
・スタンバイ動作時のトランスの音鳴り抑制
・保護機能
過電流保護（OCP）：パルス･バイ･パルス
タイマー内蔵過負荷保護（OLP）：自動復帰
過電圧保護（OVP）：自動復帰
過熱保護（TSD） ：自動復帰
アプリケーション
・白物家電・OA機器
・産業機器など
主要特性
| 制御方式 | PWM |
|---|---|
| タイプ | パワーIC |
| 出力電力 | 30 W |
| RDS(ON) (max.) | 3.950 Ω |
| VDSS (min.) | 650 V |
| VCC (max.) | 32 V |
| 発振周波数(typ.) | 67 kHz |
| OCP | 有 |
| OLP | オートリスタート |
| OVP | オートリスタート |
| ブラウンイン/アウト | 有 |
| TSD | オートリスタート |
| 無負荷時消費電力 | <30mW |
| 質量 (Typ.) | |
| 電装品対応 |
応用回路例
ブロックダイアグラム

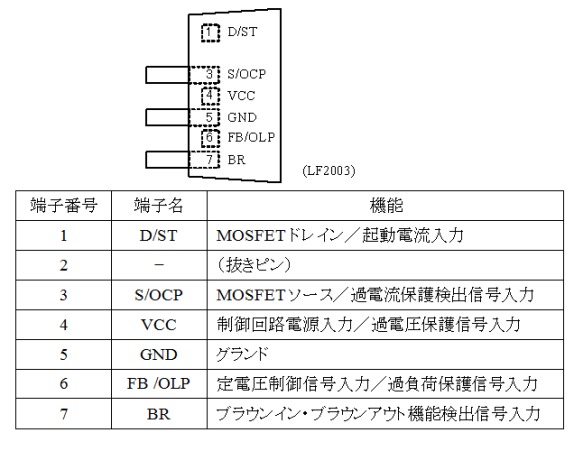

各端子機能
シリーズラインアップ
STR-W6000S Series Lineup| Products | VDSS | RDS(ON) | Pout* |
|---|---|---|---|
| STR-W6051S | 650V | 3.95Ω | 30W |
| STR-W6052S | 2.8Ω | 40W | |
| STR-W6053S | 1.9Ω | 60W | |
| STR-W6072S | 800V | 3.6Ω | 32W |
