SI-8511NVS

パッケージ図

パッケージ名 : TSSOP24

RoHS : YES

データシート(1.1MB)

SI-8511NVS シリーズは、同期整流型降圧チョッパレギュレータに必要な各種の機能と保護機能を備えたチョッパ型スイッチングレギュレータ制御ICです。
外部にロジックNch. MOSFET やダイオード等を接続することで、高精度高効率の同期整流スイッチングレギュレータを構成することが出来ます。

データダウンロード

特長

    ・面実装パッケージ（TSSOP24）
    ・同期整流型により高効率：92%（VIN＝5V, IO＝1A, VO＝2.5V時）
    ・高周波化（400kHz TYP.オンタイム制御）により、チョークコイルの小型化が可能（当社比）
    ・基準電圧（Vref）が1.1Vと低圧、又、出力電圧を1.1Vから設定可能（1.1V～6V)
    ・高速負荷応答性
    ・低ESRコンデンサ対応
    ・ソフトスタート・出力ON/OFF可能
    ・過電流保護・出力過電圧保護回路内蔵
    ・出力電圧の状態を示すPWRGD機能付き
    ・基準電圧高精度　1.1V±1.2%

アプリケーション

・ノートPC・携帯機器用電源
・各種オンボードローカル電源
・OA機器
・スイッチング電源2次側出力電圧安定化

主要特性

タイプ コントローラー
出力方式 可変
最大出力電圧 6.0 V
最大出力電流
入力電圧範囲 3.0～18 V
動作周波数 400 kHz
同期/ 非同期 同期
電流モード制御 NO
最大入力電圧 18.00 V
出力ON/OFF 有
低ESRコンデンサ対応 NO
過電流保護特性 垂下型
位相補償 内蔵
過熱保護 有
UVLO 無
質量 (Typ.)
電装品対応

応用回路例

応用回路例

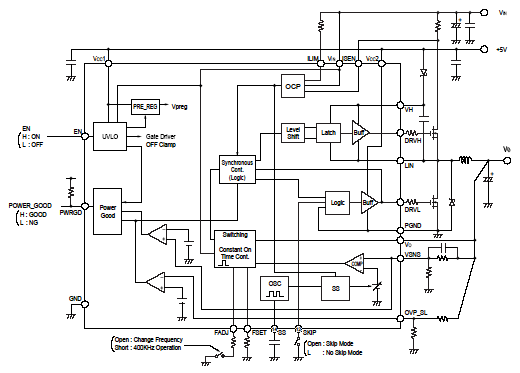

ブロックダイアグラム

ブロックダイアグラム
