販売終了
SPI-8010A
パッケージ名 : HSOP16
RoHS : YES
SPI-8010Aは、降圧スイッチングレギュレータに必要な各種の機能と保護機能を備えたチョッパ型スイッチングレギュレータICです。
動作周波数250kHzの高速高精度高効率のスイッチングレギュレータを構成することが出来ます。
ICの裏面にヒートシンクが付いているパッケージを使用しておりますので、熱抵抗を非常に小さくできます。
データダウンロード
設計サポート
- 技術資料
特長
- ・面実装16Pinパッケージ
・出力電流3.0A
・高効率：91%（VIN=10V、Io=1A、Vo=5V時）
・高周波化（250kHz）により、チョークコイルの小型化が可能（当社比）
・出力電圧可変タイプは基準電圧（Vref）が1Vと低いため、出力電圧を1Vから設定可能（1V～14V）
・広入力電圧範囲（8～50V）
・出力ON/OFF可能
・過電流保護、過熱保護回路内蔵
アプリケーション
・各種オンボードローカル電源・OA機器
・スイッチング電源2次測出力電圧安定化
主要特性
| タイプ | パワーIC |
|---|---|
| 出力方式 | 可変 |
| 最大出力電圧 | 14.0 V |
| 最大出力電流 | 3.0 A |
| 入力電圧範囲 | 8.0～50 V |
| 動作周波数 | 250 kHz |
| 同期/ 非同期 | 非同期 |
| 電流モード制御 | NO |
| 最大入力電圧 | 50.00 V |
| 出力ON/OFF | 有 |
| 低ESRコンデンサ対応 | NO |
| 過電流保護特性 | フの字型 |
| 位相補償 | 外付 |
| 過熱保護 | 有 |
| UVLO | 有 |
| 質量 (Typ.) | |
| 電装品対応 |

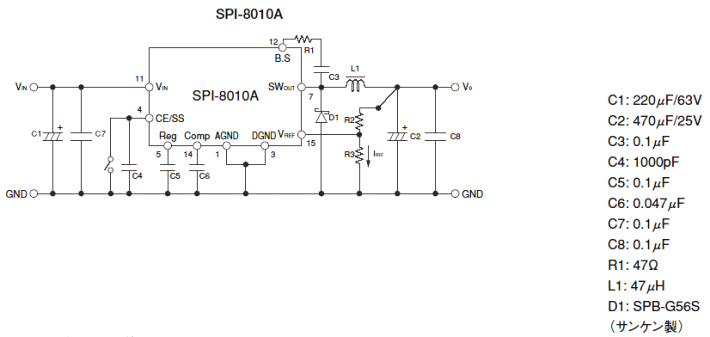

応用回路例

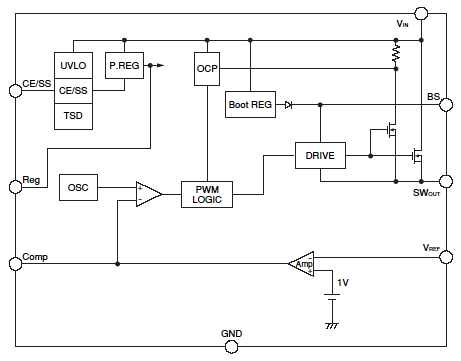

ブロックダイアグラム
