販売終了

BL0100A

パッケージ図

パッケージ名 : SOIC14

RoHS : YES

データシート(1.2MB)

BL0100Aは、外部PWM信号でデューティ0.02 %まで調光可能な単出力のLEDバックライト用LEDドライバICです。本ICは昇圧コンバータ方式を採用し、LEDのVFばらつきを吸収するように制御にすることで高効率を実現しています。
充実した保護機能により構成部品が少なく、コストパフォーマンスの高いLED駆動回路を容易に構成できます。

データダウンロード

設計サポート

  • 技術資料

技術資料

特長

    昇圧コンバータ部
    ・電流モードPWM制御
    ・発振周波数可変100 kHz～500 kHz
    ・最大オンデューティ　90%
    LED電流制御部
    ・PWM調光
    ・アナログ調光
    ・高コントラスト比　5000 : 1
    ・Reg端子出力電圧精度　±2%
    保護機能
    ・エラー信号出力
    ・昇圧部過電流保護(OCP)：パルス･バイ･パルス
    ・LED出力過電流保護(LED_OCP)：パルス･バイ･パルス
    ・過電圧保護(OVP)：自動復帰
    ・LED オープン／ショート保護：自動復帰
    ・過熱保護(TSD)：自動復帰

アプリケーション

・LEDバックライト
・LED照明　など

主要特性

タイプ コントローラ
回路方式 昇圧
絶縁/非絶縁 非絶縁
MOSFET耐圧
オン抵抗
出力電力 / 出力電流
OCP パルスバイパルス
OLP
OVP オートリスタート
LEDオープン・ショート保護 有
調光機能 アナログ・PWM
質量 (Typ.)
電装品対応

備考

LED Back Light Driver Lineup
ch製品名昇圧MOS
周波数		VREG精度備考
1chBL0100A100kHz～500kHz±2%エラー出力機能
2chBL0200C200kHz
BL0202C200kHz±1.5%ICイネーブル機能
BL0202B100kHz

ブロックダイアグラム

ブロックダイアグラム

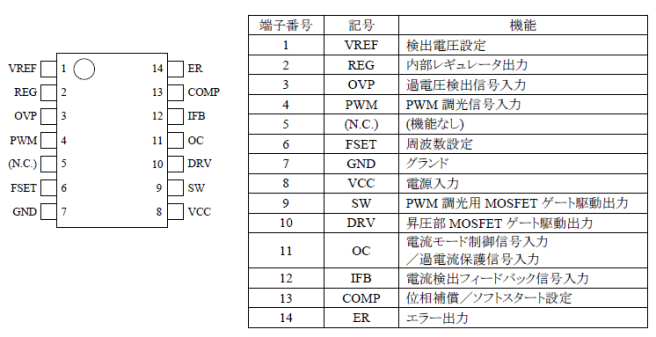

各端子機能

各端子機能
