販売終了

MD6602FNV

パッケージ図

パッケージ名 : QFN40

RoHS : YES

MD6602シリーズは、デジタル電源などのパワー制御アプリケーションに最適な8ビットMCU(Micro Controller Unit)です。
8bitCPUに加え、高性能な16bitTinyDSPを2ユニット搭載した独自の構成で、電源制御などの高速演算が必要なアプリケーションを、スマートに、低消費電流で制御します。
さらに、豊富なアナログ機能、高分解能PWMなどの強力なシステム・サポート機能で、高効率かつ高性能なパワー制御アプリケーションが実現できます。

データダウンロード

3D CADデータ

設計サポート

関連情報

特長

アプリケーション

・DC/DC電源
・AC/DC電源
・LED照明
・LEDサイネージ
・モータ制御
・充電器　など

主要特性

CPUコア	8051
Tiny DSP	16ビットDSP×2ユニット
動作周波数 (max.)	50 MHz
フラッシュメモリ	32 KB
RAM	1 KB
PWM	2相×4チャネル(最小分解能1ns)
DSAC	16 チャネル
10ビットA/Dコンバータ (ユニット/チャネル/変換時間)	2ユニット/ 10チャネル/ 250ns
12ビットA/Dコンバータ (ユニット/チャネル/変換時間)	12ビット分解能×1ユニット/12チャネル/ 1μs
D/Aコンバータ	10ビット分解能×4ユニット
コンパレータ	6 ユニット
オペアンプ	4 ユニット
I²C	1 ユニット
UART	1 ユニット
SPI	1 ユニット
タイマ	16ビットタイマx 4チャネル
GPIOデジタル(5V入力可)	12 本
GPIOアナログ	16 本
動作温度	-40～110 ℃
電源電圧 DVCC	3.3 V
その他	LVD, POR, VREF, TEMP
質量 (Typ.)

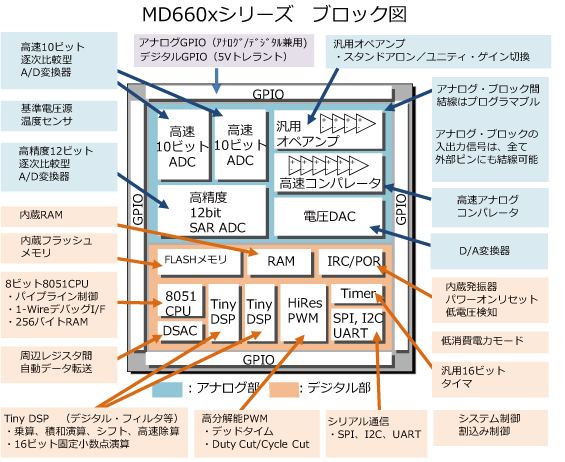

ブロックダイアグラム

設計サポート
特長
主要特性
アプリケーション
ブロックダイアグラム

MD6602 開発ツール

◆統合開発環境 MD Studio: 　使用するCコンパイラは、"SDCC ver. 3.6.0"をお使い下さるようお願い致します。

対象製品	ツール名	ファイル	Ver.	更新日
	32ビット版：MDStudio-1.2.3-win_x86 (MD Studio本体とマニュアルをZIPファイルに同梱)	ダウンロード(210.1MB)	1.2.3	2022.6.20
	64ビット版：MDStudio-1.2.3-win_x86_64 (MD Studio本体とマニュアルをZIPファイルに同梱)	ダウンロード(212.4MB)	1.2.3	2022.6.20

◆TinyDSPアセンブラ

対象製品	ツール名	ファイル	Ver.	更新日
	TinyDSPアセンブラ (TinyDSPアセンブラとマニュアルをZIPファイルに同梱)	ダウンロード(927KB)	1.1	2016.11.25

◆デジタルフィルタ設計ツール

対象製品	ツール名	ファイル	Ver.	更新日
	デジタルフィルタ設計ツール SKDSP (Sanken Digital Solution for Power)	ダウンロード(4.7MB)	1.2	2017.1.5

◆統合開発環境IDE(旧版)：サポートは終了致しました

対象製品	ツール名	ファイル	Ver.	更新日
	IDE_MD660x_Ver1.08 (IDE本体とマニュアルをZIPファイルに同梱)	ダウンロード(4.0MB)	1.1	2016.11.25

アプリケーションノート

対象製品	No.	ファイル名	ファイル	Rev.	更新日
	AN0005	MD6602周辺機能設定例 (プロジェクト形式のサンプルコード付き)	ダウンロード(13.3MB)	1.1	2019.11.7
	AN0002	MD6602使用非絶縁同期降圧型コンバータ設計例	ダウンロード(1.4MB)	1.0	2019.11.7

データシート

対象製品	内容	ファイル	Rev.	更新日	データシートエラッタ	シリコンエラッタ
	MD6602 データシート	ダウンロード(19.5MB)	1.0	2015.8.11	ダウンロード(97KB)
