量産中
SAM212M10BF1
パッケージ名 : DIP30
RoHS : YES
設計サポート
- 技術資料
- ツール / モデル
- 関連情報
ツール / モデル
関連情報
特長
- Pbフリー（RoHS対応）
- 絶縁耐圧2500 V（1分）保証
- サーミスタ内蔵
- ブートストラップダイオード内蔵
- CMOS（3.3 V、5 V 系）入力レベル対応
- エラー信号出力（保護回路動作時）
- シャットダウン信号入力
- 過電流保護保持時間調整可能
- 保護機能
電源電圧低下保護機能
VBx端子（UVLO_VBx）：自動復帰
VCCL端子（UVLO_VCCL）：自動復帰
過電流保護機能（OCP）：自動復帰
アプリケーション
産業機器などの大型機器向けの3相モータ駆動- パッケージエアコン用コンプレッサ
- 汎用インバータ
- サーボモータ など
主要特性
| タイプ | パワーIC |
|---|---|
| 出力耐圧 | 1200 V |
| 出力電流 | 10.0 A |
|
RDS(ON) max./ VCE(SAT) typ. |
1.6 V |
| 出力素子 | IGBT |
| 入力スレッシュ | 3.3/5.0 V |
| UVLO | 有 |
| 過電流(OCP or OCL) | OCP |
| 温度検知 | |
| エラー出力 | 有 |
| 3シャント対応 | 有 |
| ブートストラップダイオード | 内蔵 |
| 同時オン防止機能 | 無 |
| Reg出力 | 無 |
| 質量 (Typ.) | 23 g |
| 電装品対応 | NO |

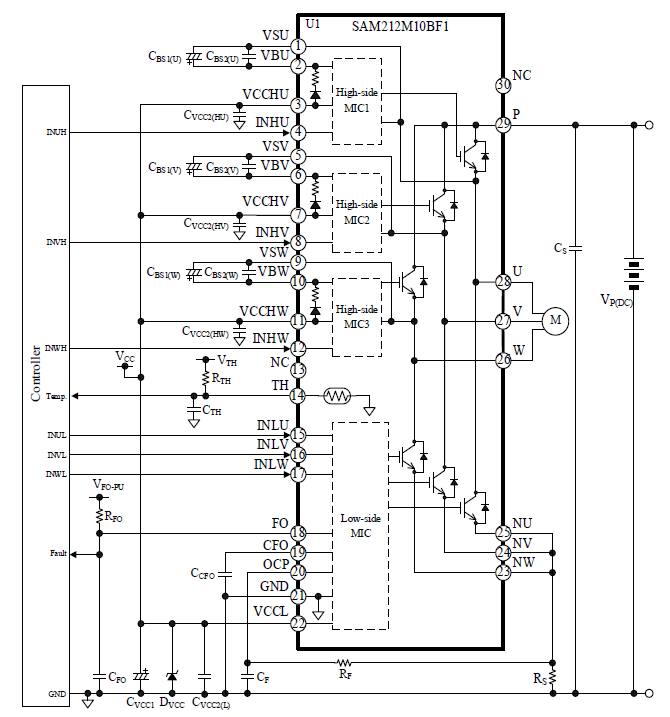

応用回路例

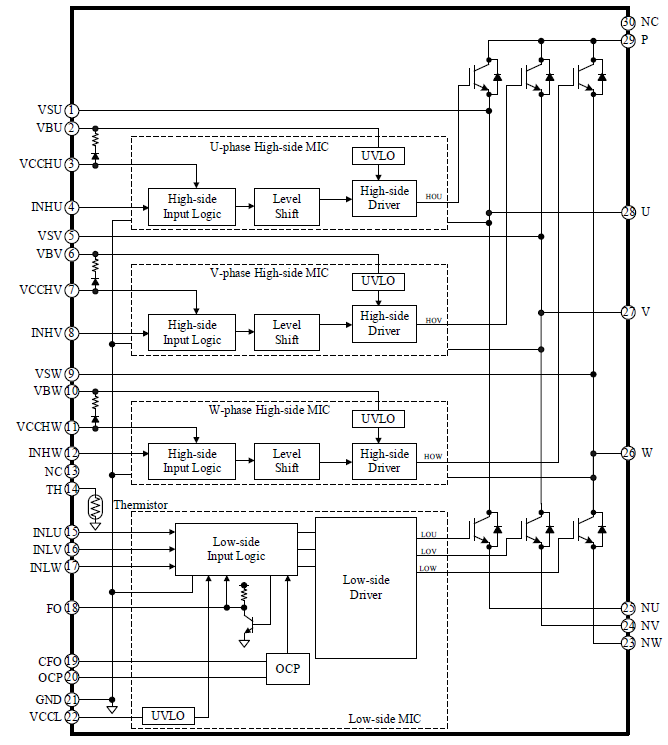

ブロックダイアグラム

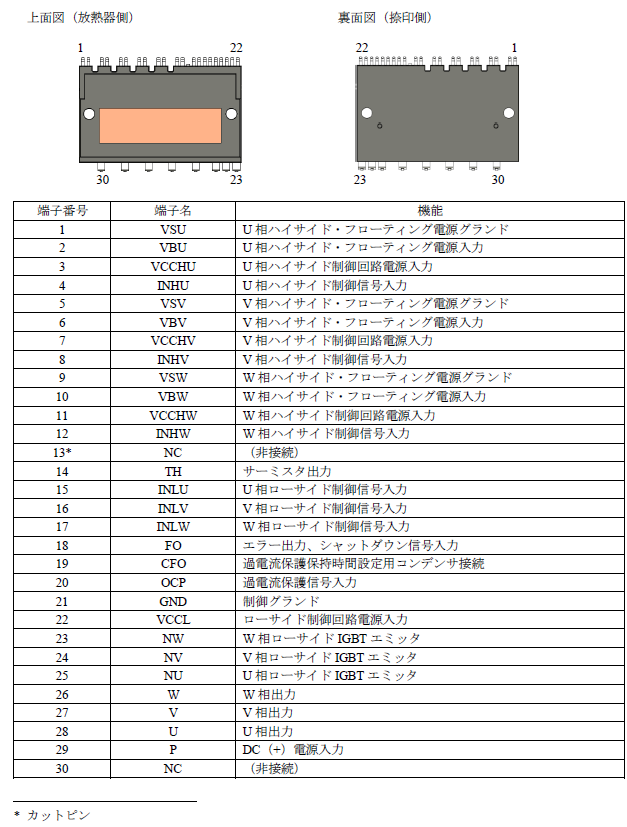

各端子機能
外形図
