開発中
SCM1276MB
パッケージ名 : DIP33
RoHS : YES
設計サポート
特長
- 温度モニタ機能搭載
- 異常時に全出力素子の遮断が可能
（FO1、FO2、FO3端子の共通接続） - ブートストラップダイオード内蔵
（制限抵抗22 Ω） - CMOS（3.3 V、5 V系）入力レベル対応
- Pbフリー（RoHS対応）
- 絶縁耐圧2500 V（1分）保証
- 保護回路動作時エラー信号出力
- 保護機能
電源電圧低下保護機能
ハイサイド（UVLO_VB）：自動復帰
ローサイド（UVLO_VCC）：自動復帰
過電流保護機能（OCP）：自動復帰
同時オン防止機能：自動復帰
短絡時過電流保護機能（SCP）：自動復帰
サーマルシャットダウン：自動復帰
アプリケーション
- 冷蔵庫・エアコンのコンプレッサ駆動
- 洗濯機のドラム駆動
- ファンモータ、ポンプ駆動
主要特性
| タイプ | パワーIC |
|---|---|
| 出力耐圧 | 600 V |
| 出力電流 | 30.0 A |
|
RDS(ON) max./ VCE(SAT) typ. |
1.70V |
| 出力素子 | IGBT |
| 入力スレッシュ | 3.3/5.0 V |
| UVLO | 有 |
| 過電流(OCP or OCL) | OCP |
| 温度検知 | 温度モニタ機能 |
| エラー出力 | 有 |
| 3シャント対応 | 有 |
| ブートストラップダイオード | 内蔵 |
| 同時オン防止機能 | 有 |
| Reg出力 | 無 |
| 質量 (Typ.) | 11.8 g |
| 電装品対応 | NO |

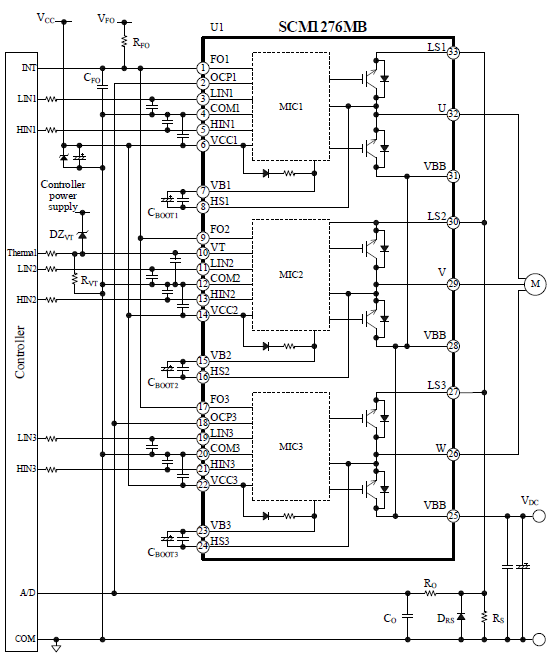

応用回路例

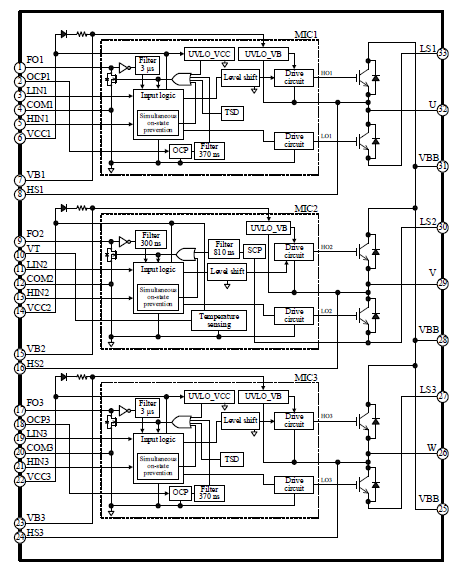

ブロックダイアグラム

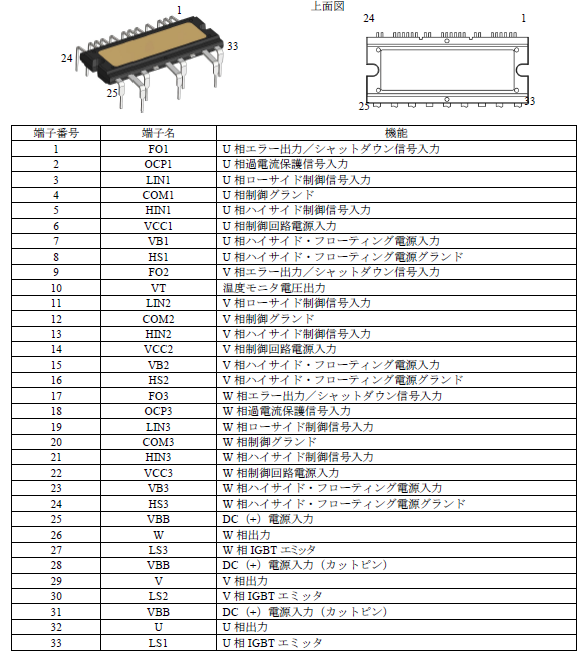

各端子機能
外形図
