新製品

SIM2-151AB

SIM2-151ABは、出力素子、プリドライバおよび制限抵抗付きブートストラップダイオードを1パッケージにした、高圧3相モータ用ドライバです。
3シャント方式に対応し、ユニバーサル入力仕様の中容量モータのインバータ制御に最適です。
小型のDIP40パッケージで、出力電流15 Aに対応しています。

設計サポート

関連ドキュメント

■アプリケーションノート
■その他

もっと見る

閉じる

特長

    • Pbフリー(RoHS対応)
    • 絶縁耐圧2000 V(1分)保証
      UL認定済み(File No.: E118037)
    • 温度モニタ機能搭載
    • ブートストラップダイオード内蔵
      (制限抵抗250 Ω)
    • CMOS(3.3 V、5 V系)入力レベル対応
    • 保護回路動作時エラー信号出力
    • 保護機能
      電源電圧低下保護機能
       ハイサイド(UVLO_VB):自動復帰
       ローサイド(UVLO_VCC):自動復帰
      過電流保護機能(OCP):自動復帰
      サーマルシャットダウン:自動復帰、
      ±5 °Cの範囲で動作

アプリケーション

    冷蔵庫・エアコンのコンプレッサ駆動

主要特性

タイプ パワーIC
出力耐圧 600 V
出力電流 15.0 A
RDS(ON) max./
VCE(SAT) typ.
1.6 V
出力素子 IGBT
入力スレッシュ 3.3/5.0 V
UVLO
過電流(OCP or OCL) OCP
温度検知 サーマルシャットダウン
エラー出力
3シャント対応
ブートストラップダイオード 内蔵
同時オン防止機能
Reg出力
質量 (Typ.) 6 g
電装品対応 NO

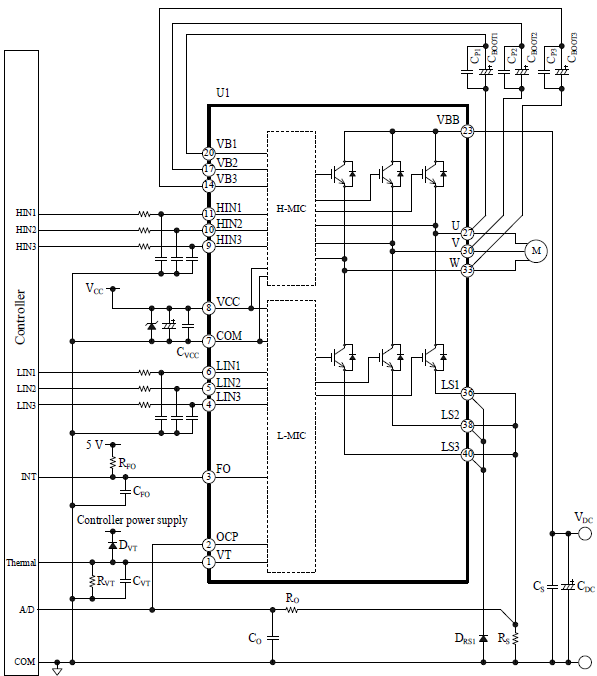

応用回路例

応用回路例

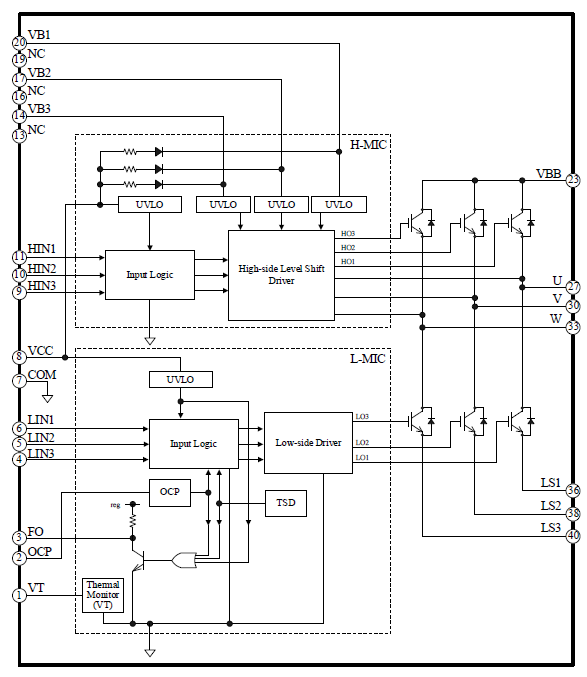

ブロックダイアグラム

ブロックダイアグラム

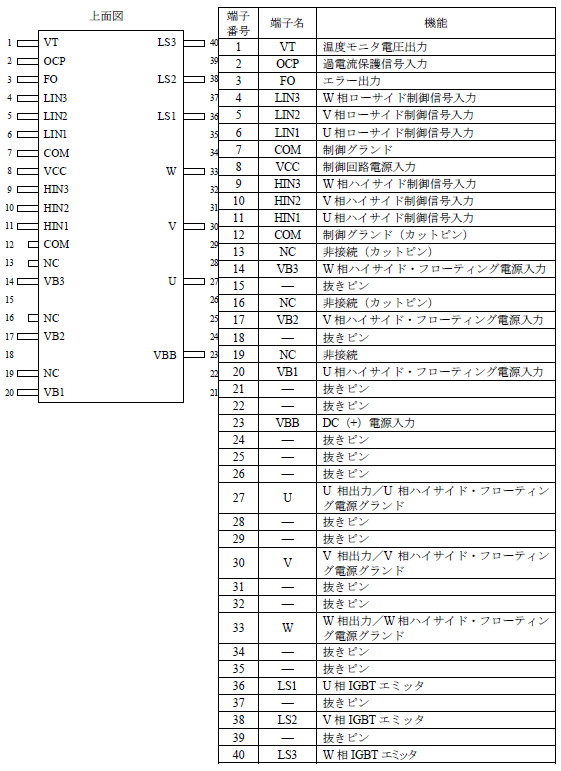

各端子機能

各端子機能

外形図

外形図
