量産中

SIM2602M

パッケージ図

パッケージ名 : DIP40

RoHS : YES

データシート(1.2MB)
WEB販売 在庫確認

SIM2600Mシリーズは、ホール素子およびホールIC入力に対応した、正弦波駆動方式の高圧3相モータ用ドライバで、高効率で低騒音なモータ制御を提供します。高放熱DIPパッケージに、制御用IC、ゲート駆動用IC、3相分の出力素子とブートストラップダイオードを内蔵しており、モータ駆動回路の構成部品を大幅に削減できます。これにより、駆動回路の信頼性が向上するだけでなく、低容量な駆動回路を容易に構成できます。ユニバーサル入力仕様の低～中容量モータのインバータ制御に最適です。


デモボードの評価方法および、GUIを用いた進角値のチューニング方法を説明した動画を掲載しています。

データダウンロード

特長

    • Pbフリー（RoHS対応）
    • 低騒音、高効率（正弦電流波形）
    • 部品点数削減
      ブートストラップダイオード内蔵
    • ホール素子およびホールIC入力対応
    • 外部信号で、アプリケーションに応じた最適な設定が可能
      – 回転速度
      – 進角値
      – 回転方向
      – モータロック検出有無
    • 5 V基準電圧出力
      （ホール素子の駆動などに使用）
    • 保護回路動作時エラー信号出力（FO端子）
    • 保護機能
      – VREG端子電圧低下保護（UVLO_REG）
      – 電源電圧低下保護
        VBx端子（UVLO_VB）
        VCC端子（UVLO_VCC）
      – 過電流制限（OCL）
      – 過電流保護（OCP）
      – サーマルシャットダウン（TSD）
      – モータロック保護（MLP）
      – 逆回転検出
      – ホール信号異常検出

アプリケーション

  • 洗濯乾燥機のファン・ポンプ駆動
  • エアコンのファンモータ駆動
  • 空気清浄機・扇風機のファンモータ駆動

主要特性

タイプ パワーIC
出力耐圧 600 V
出力電流 5.0 A
RDS(ON) max./
VCE(SAT) typ.
出力素子 IGBT
入力スレッシュ ― V
UVLO 有
過電流(OCP or OCL) OCP
温度検知 サーマルシャットダウン
エラー出力 有
3シャント対応 無
ブートストラップダイオード 内蔵
同時オン防止機能 無
Reg出力 有
質量 (Typ.) 5.2 g
電装品対応 NO

応用回路例

応用回路例

ブロックダイアグラム

ブロックダイアグラム

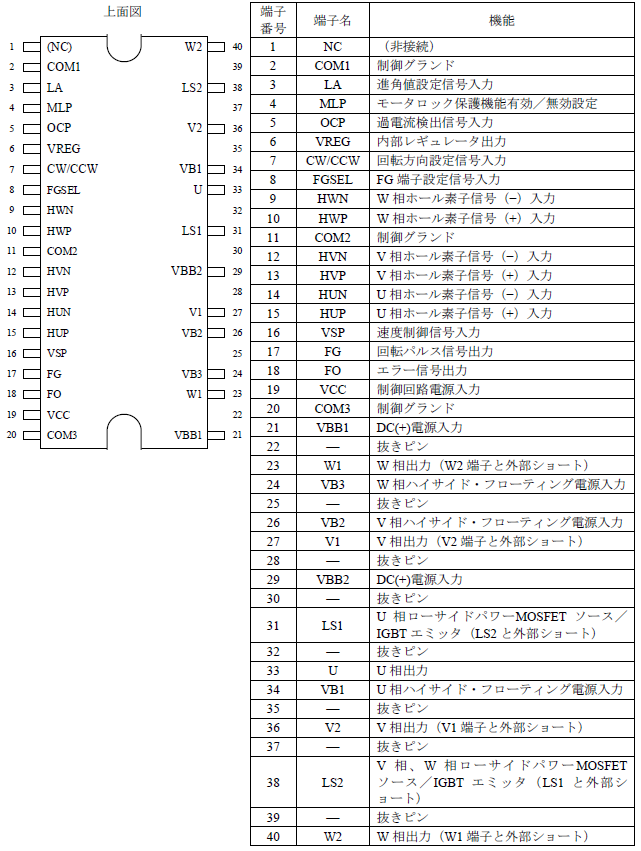

各端子機能

各端子機能

外形図

外形図
