SLA6846MH

パッケージ図

パッケージ名:ZIP24(放熱フィン付)

3D CADデータ

梱包仕様

SLA6846MHは、出力素子とプリドライバを1パッケージにした、高圧3相モータ用ドライバです。
パッケージはZIP24のアルミ放熱板付きタイプを採用し、実装条件に応じてリードフォーミングも選択できます。低~中容量モータのインバータ制御に最適です。

設計サポート

関連ドキュメント

■その他

もっと見る

閉じる

特長

    ・CMOS(3.3V、5V系)入力レベル対応
    ・端子部Pbフリー(RoHS対応)
    ・エラー出力機能
    ・シャットダウン機能
    ・7.5V基準電圧出力
     (ホール素子の駆動などに使用)
    ・保護機能
     電源電圧低下保護機能
      VBx端子(UVLO_VB):自動復帰
      VCC1端子(UVLO_VCC1):自動復帰
      VCC2端子(UVLO_VCC2):自動復帰
     過熱検知(TD):エラー出力

アプリケーション

    ・洗濯乾燥機のファン・ポンプ駆動
    ・エアコンのファンモータ駆動
    ・空気清浄機・扇風機のファンモータ駆動

主要特性

タイプ パワーIC
出力耐圧 600 V
出力電流 5.0 A
RDS(ON) max./
VCE(SAT) typ.
1.75V
出力素子 IGBT
入力スレッシュ 3.3/5.0 V
UVLO
過電流(OCP or OCL)
温度検知 温度検知機能
エラー出力
3シャント対応
ブートストラップダイオード
同時オン防止機能
Reg出力
質量 (Typ.) 4.8 g

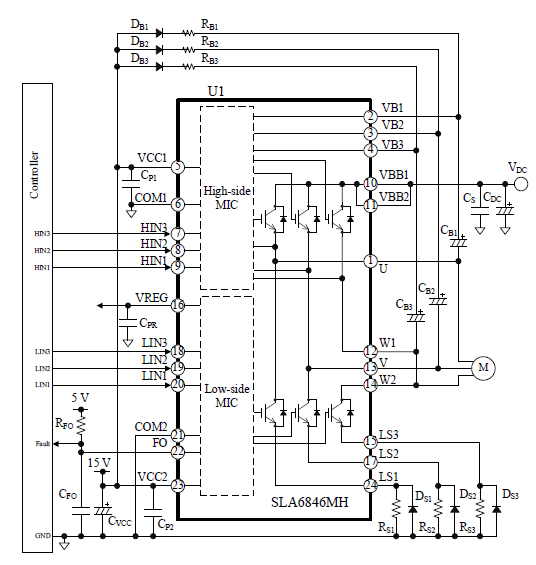

応用回路例

応用回路例

ブロックダイアグラム

ブロックダイアグラム

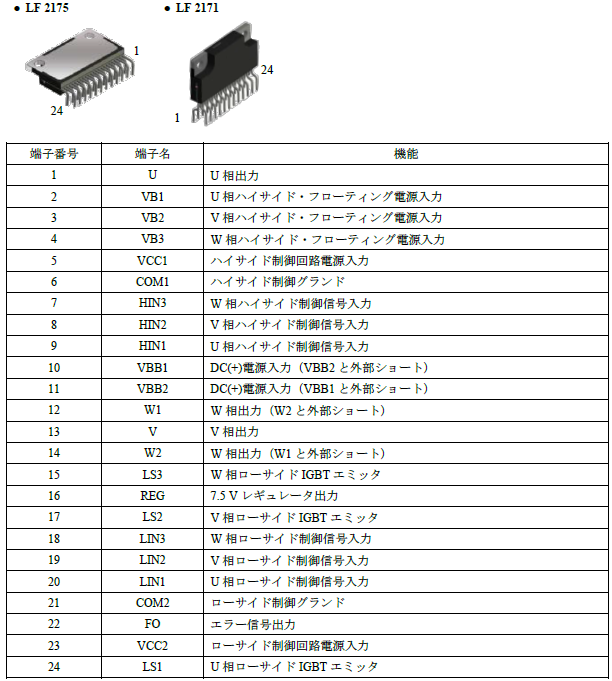

各端子機能
